Upgrade und Maintenance Manual - Deutsch

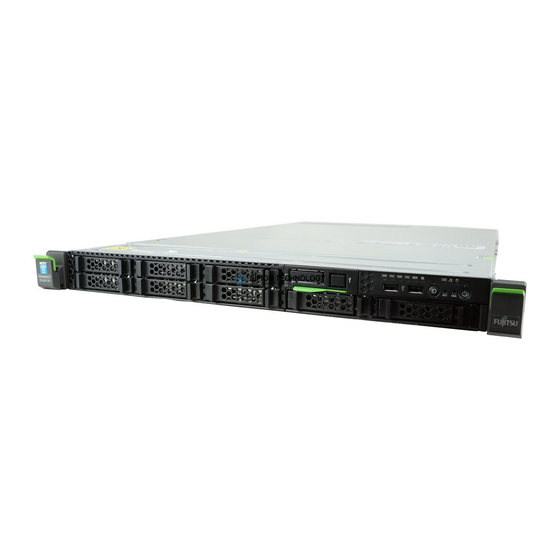

PRIMERGY RX200 S7
Server
Upgrade und Maintenance Manual
Ausgabe Oktober 2013

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY RX200 S7

Inhaltszusammenfassung für Fujitsu PRIMERGY RX200 S7

  • Seite 1 Upgrade und Maintenance Manual - Deutsch PRIMERGY RX200 S7 Server Upgrade und Maintenance Manual Ausgabe Oktober 2013...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Nur für Japan: Einige der in diesem Handbuch enthaltenen Abschnitte gelten nicht für Japan. Zu diesen Optionen und Routinen zählen: –...
  • Seite 6 Upgrade und Maintenance Manual RX200 S7...
  • Seite 7 Versionsverlauf Ausgabennummer Grund für Aktualisierung 1.0 / März 2012 Erstveröffentlichung 2.0 / Juni 2012 Hinweise zu neuer Hardware hinzugefügt 3.0 / Dezember 2012 Lüftertest-Prozedur hinzugefügt, Fotos der SFP+- Transceiver-Module geändert 4.0 / Oktober 2013 ENERGY STAR entfernt, Lüftertest-Prozedur aktualisiert Upgrade und Maintenance Manual RX200 S7...
  • Seite 8 Versionsverlauf Upgrade und Maintenance Manual RX200 S7...

  • Seite 9: Inhaltsverzeichnis

    Inhalt Einleitung ......25 Verweise auf Informationen und Dokumentation ..26 Darstellungsmittel .
  • Seite 10 Inhalt Server herunterfahren ..... . 58 Server aus dem Rack ziehen bzw. entfernen ..59 4.4.1 Netzkabel trennen .
  • Seite 11 Inhalt 5.1.3 Backup- und optische Speichermedien entfernen ..82 5.1.4 Backup-Softwarelösung überprüfen und konfigurieren ..82 5.1.5 Hinweis zur Serverwartung in einer Multipath-E/A-Umgebung . 83 5.1.6 ID-Anzeige einschalten ..... 84 Wartungstätigkeit abschließen .
  • Seite 12 Inhalt 6.2.2 Vorbereitende Schritte ..... 109 6.2.3 Leerblende abnehmen ..... 109 6.2.4 Stromversorgungsmodul einbauen .
  • Seite 13 Inhalt 7.3.4 2,5-Zoll-Leermodul einbauen ....132 7.3.5 Abschließende Schritte ..... 132 2,5-Zoll HDD/SSD-Modul austauschen .
  • Seite 14 Inhalt 8.2.5 Abschließende Schritte ..... 155 Erweiterungskarten und Backup Units ... . 157 Grundlegende Informationen .
  • Seite 15 Inhalt 9.3.4 Erweiterungskarte aus Riser-Modul 1 ausbauen ..189 9.3.4.1 Benötigte Werkzeuge ....189 9.3.4.2 Vorbereitende Schritte .
  • Seite 16 Inhalt 9.3.10.5 Abschließende Schritte ....206 9.3.11 Riser-Karte von Riser-Modul 2 austauschen ..206 9.3.11.1 Benötigte Werkzeuge .
  • Seite 17 Inhalt 9.4.3.1 Benötigte Werkzeuge ....228 9.4.3.2 Vorbereitende Schritte ....228 9.4.3.3 BBU-Kabel vom RAID-Controller trennen .
  • Seite 18 Inhalt 10.2.5 Abschließende Schritte ..... 255 10.3 Speichermodul ausbauen ....256 10.3.1 Benötigte Werkzeuge .
  • Seite 19 Inhalt 11.4.3 Defekten Kühlkörper ausbauen ....287 11.4.4 Prozessoroberfläche reinigen ....287 11.4.5 Neuen Kühlkörper einsetzen .
  • Seite 20 Inhalt 13.2.8 Front-VGA-Kabel anschließen ....309 13.2.9 Front-LAN-Kabel anschließen ....309 13.2.10 Front-LAN-Karte einbauen .
  • Seite 21 Inhalt Serielle Schnittstelle ..... . 335 14.1 Grundlegende Informationen ....335 14.2 Serielle Schnittstelle einbauen .
  • Seite 22 Inhalt 15.4 UFM entfernen ......351 15.4.1 Benötigte Werkzeuge ..... . 351 15.4.2 Vorbereitende Schritte .
  • Seite 23 Inhalt 15.10.5 Abschließende Schritte ..... 379 Kabel ......381 16.1 Überblick zu Kabeln .
  • Seite 24 Inhalt Upgrade und Maintenance Manual RX200 S7...

  • Seite 25: Einleitung

    EMEA) oder http://jp.fujitsu.com/platform/server/primergy/manual/ (für Japan). Dieses Handbuch finden Sie auf der ServerView Suite DVD 2 oder online auf dem Fujitsu Technology Solutions-Server für Handbücher unter http://manuals.ts.fujitsu.com. Für Japan verwenden Sie bitte die folgende URL: http://jp.fujitsu.com/platform/server/primergy/manual/ ACHTUNG! Das vorliegende Dokument umfasst Prozeduren von sehr unterschiedlicher Komplexität.

  • Seite 26: Verweise Auf Informationen Und Dokumentation

    Die PDF-Dateien der Handbücher sind auch über das Internet als Download kostenlos erhältlich. Die Einstiegsseite der im Internet verfügbaren Online-Dokumentation finden Sie unter folgender URL (für EMEA): http://manuals.ts.fujitsu.com. Zur Dokumentation der PRIMERGY- Server gelangen Sie über den Navigationspunkt Industry standard servers. Für Japan: Die aktuellen Handbücher finden Sie unter der folgenden URL:...

  • Seite 27: Darstellungsmittel

    Einleitung Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos oder Menüpunkte Kursive Schrift kennzeichnet Bildschirmausgaben Dicktengleiche Schrift kennzeichnet Benutzereingaben Dicktengleiche halbfette Schrift "Anführungszeiche Kennzeichnen Kapitelnamen und Ausdrücke, die n" hervorgehoben werden sollen Kennzeichnet Arbeitsschritte, die Sie in der Ê...
  • Seite 28 Einleitung Upgrade und Maintenance Manual RX200 S7...

  • Seite 29: Bevor Sie Beginnen

    "Benötigte Werkzeuge" auf Seite 35 erforderlichen Werkzeuge vorliegen. Optionale Komponenten installieren Die "PRIMERGY RX200 S7 Server Betriebsanleitung" bietet eine Übersicht über die Serverfunktionen und verfügbare Hardwareoptionen. Verwenden Sie die Fujitsu ServerView Suite Management-Software, um die Hardware-Erweiterung vorzubereiten. Die ServerView Suite-Dokumentation steht online unter http://manuals.ts.fujitsu.com...
  • Seite 30 Die globalen Fehleranzeigen auf Vorder- und Rückseite des Servers zeigen defekte Hardwarekomponenten an, die ersetzt werden müssen. Weitere Informationen zu den Bedienelementen und Anzeigen Ihres Servers finden Sie in der "PRIMERGY RX200 S7 Server Betriebsanleitung" und in Abschnitt "Anschlüsse und Anzeigen" auf Seite 393.

  • Seite 31: Einstufung Von Verfahrensweisen

    Qualifikation zu kennzeichnen. Zu Beginn jedes Verfahrens wird der betroffene Einheitentyp durch eines der in diesem Abschnitt vorgestellten Symbole gekennzeichnet. Bitte wenden Sie sich an Ihr örtliches Fujitsu Service Center für weitere Informationen. 2.1.1 CRU-Komponenten (Customer Replaceable Units) CRU-Komponenten (Customer Replaceable Units) CRU-Komponenten (Customer Replaceable Units) wurden für den Customer Self...

  • Seite 32: Uru-Komponenten (Upgrade Und Repair Units)

    Bevor Sie beginnen 2.1.2 URU-Komponenten (Upgrade und Repair Units) URU-Komponenten (Upgrade und Repair Units) URU-Komponenten (Upgrade und Repair Units) sind nicht Hot-Plug-fähige Komponenten, die separat als Optionen (Upgrade Units) installiert werden können oder dem Kunden über den Customer Self Services (Repair Units) zur Verfügung stehen.

  • Seite 33: Fru-Komponenten (Field Replaceable Units)

    – Prozessor (Austausch) – SAS/SATA-Backplanes – Power-Distribution-Board – Frontpanel-Modul – Management- und Diagnosemodule – System Board – Trusted-Platform-Modul (TPM) – USB-Flash-Modul (UFM) Bitte wenden Sie sich an Ihr örtliches Fujitsu Service Center für weitere Informationen. Upgrade und Maintenance Manual RX200 S7...

  • Seite 34: Durchschnittliche Tätigkeitsdauer

    Bevor Sie beginnen Durchschnittliche Tätigkeitsdauer Durchschnittliche Tätigkeitsdauer: 10 Minuten Die durchschnittliche Tätigkeitsdauer, darunter Schritte zur Vor- und Nachbereitung, wird zu Beginn jedes Verfahrens neben der Verfahrensklasse angezeigt. Tabelle 1 auf Seite 34 finden Sie eine Übersicht über die Schritte, die bei der Berechnung der durchschnittlichen Tätigkeitsdauer berücksichtigt werden: Berück- Schritt...

  • Seite 35: Benötigte Werkzeuge

    Bevor Sie beginnen Benötigte Werkzeuge Stellen Sie beim Vorbereiten der Wartungsarbeiten sicher, dass alle in der unten stehenden Übersicht aufgeführten Werkzeuge zur Verfügung stehen. Sie finden eine Liste der benötigten Werkzeuge zu Beginn jeder Austauschroutine. Schraubenzieher/ Schraube Verwendung Biteinsatz M3 x 4,5 mm (silber) Phillips Chassis...

  • Seite 36: Dokumente, Die Sie Zur Hand Haben Müssen

    Server ausgeliefert werden, an einem sicheren Ort aufbewahrt werden. – Sofern nicht anderweitig erwähnt, stehen alle Handbücher online unter http://manuals.ts.fujitsu.com im Abschnitt Industry Standard Servers oder auf der ServerView Suite DVD 2, die mit Ihrem PRIMERGY- Server ausgeliefert wird, zur Verfügung.

  • Seite 37: " 安全上のご注意 " Für Japan

    Wichtige Sicherheitsinformationen, Regulations" verfügbar auf der ServerView Suite DVD 2, online oder als gedruckte Ausgabe. " 安全上のご注意 " für Japan "PRIMERGY RX200 S7 Server Verfügbar auf der ServerView Suite DVD 2 Operating Manual" oder online Handbuch "D3032 BIOS Setup Informationen zu konfigurierbaren BIOS- Utility für PRIMERGY RX200...

  • Seite 38: " サポート＆サービス " Für Japan

    " サポート＆サービス " für Japan – Benutzerhandbuch für "iRMC S2/S3", verfügbar auf der ServerView Suite DVD 2 oder online – RAID-Dokumentation, , verfügbar online unter http://manuals.ts.fujitsu.com unter Industry standard servers - Expansion Cards - Storage Adapters Zusätzliche Dokumentation – Rack-Dokumentation –...

  • Seite 39: Wichtige Hinweise

    Wichtige Hinweise ACHTUNG! Beachten Sie die im folgenden Abschnitt aufgeführten Sicherheitsanweisungen, bevor Sie ein Gerät installieren und in Betrieb nehmen. Dadurch können Sie schwerwiegende Fehler vermeiden, die Ihrer Gesundheit schaden, das Gerät beschädigen und Ihre Datenbasis gefährden können. Bewahren Sie dieses Handbuch und die weitere Dokumentation (wie z.
  • Seite 40 Wichtige Hinweise Bevor Sie interne Optionen im Server installieren oder daraus entfernen, ● schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Netzstecker aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag oder Schäden kommen.
  • Seite 41 Wichtige Hinweise Stellen Sie sicher, dass die Steckdosen am Gerät oder die vorschriftsmäßig ● geerdeten Schutzkontakt-Steckdosen der Hausinstallation leicht zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt das ● Gerät nicht von der Netzspannung. Trennen Sie für Reparatur- oder Wartungsarbeiten das Gerät vollständig von der Netzspannung, ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt- Steckdosen.
  • Seite 42 Wichtige Hinweise Installieren Sie nur Systemerweiterungen, die den Anforderungen und ● Vorschriften für Sicherheit, elektromagnetische Verträglichkeit und Telekommunikationsendgeräte-Einrichtungen entsprechen. Durch die Installation anderer Erweiterungen können diese Anforderungen und Vorschriften verletzt oder das System beschädigt werden. Informationen darüber, welche Systemerweiterungen zur Installation zugelassen sind, erhalten Sie von Ihrer Verkaufsstelle oder unserem Service.
  • Seite 43 Wichtige Hinweise Befestigen Sie die Schrauben, die Sie beim Installieren oder Entnehmen der ● internen Optionen entfernt haben, wieder im ursprünglichen Gerät oder an der ursprünglichen Position. Die Verwendung anderer Schrauben kann eine Beschädigung des Geräts verursachen. Bei der in diesem Dokument beschriebenen Installation bleiben ●...
  • Seite 44 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optischen Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
  • Seite 45 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...

  • Seite 46: Laserhinweis

    Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
  • Seite 47 Wichtige Hinweise Komponenten mit elektrostatisch gefährdeten Bauelementen Komponenten mit elektrostatisch gefährdeten Bauelementen (EGB) sind durch folgenden Aufkleber gekennzeichnet: Bild 1: EGB-Kennzeichen Wenn Sie Komponenten mit EGB handhaben, müssen Sie folgende Hinweise unbedingt befolgen: Schalten Sie das Gerät aus und ziehen Sie die Netzstecker aus den ●...
  • Seite 48 Wichtige Hinweise Server transportieren Transportieren Sie den Server nur in seiner Originalverpackung oder in ● einer anderen geeigneten Verpackung, die Schutz gegen Stoß und Schlag gewährt. In Japan muss das Gerät nicht in der Originalverpackung transportiert werden. Packen Sie den Server erst am Aufstellungsort aus. ●...

  • Seite 49: Ce-Konformität

    Wichtige Hinweise CE-Konformität Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2004/108/EG "Elektromagnetische Verträglichkeit" und 2006/95/EG "Niederspannungs-Richtlinie". Hierfür trägt das Gerät die CE-Kennzeichnung (CE=Communauté Européenne). FCC Class A Compliance Statement Wenn auf dem Gerät eine FCC-Erklärung angebracht ist, bezieht sich die Erklärung auf die Produkte, die in diesem Handbuch behandelt werden, sofern in diesem Dokument nicht anders angegeben.

  • Seite 50: Umweltschutz

    Wichtige Hinweise Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.
  • Seite 51 Wichtige Hinweise Bitte werfen Sie die Verpackung nicht weg. Eventuell benötigen Sie diese Verpackung für einen späteren Transport. Bei einem Transport sollte möglichst die Originalverpackung des Gerätes verwendet werden. Hinweis zum Umgang mit Verbrauchsmaterialien Bitte entsorgen Sie Drucker-Verbrauchsmaterialien und Batterien gemäß den landesrechtlichen Bestimmungen.
  • Seite 52 Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder von unserem Recycling-Zentrum in Paderborn: Fujitsu Technology Solutions Recycling Center D-33106 Paderborn Tel.

  • Seite 53: Grundlegende Hardwareverfahren

    Grundlegende Hardwareverfahren Verwendung von Diagnose-Informationen Die "PRIMERGY RX200 S7 Server Betriebsanleitung" bietet eine Übersicht über die Serverfunktionen und verfügbare Hardwareoptionen. Verwenden Sie die Fujitsu ServerView Suite Management-Software, um das Upgrade oder den Austausch von Hardwarekomponenten zu planen. Die ServerView Suite-Dokumentation steht online unter http://manuals.ts.fujitsu.com...

  • Seite 54: Defekte Server Ermitteln

    Weitere Informationen finden Sie im Handbuch "ServerView Suite Local Service Concept (LSC)" auf der ServerView Suite DVD 2, die mit dem PRIMERGY-Server ausgeliefert wird, oder online unter (für EMEA) oder http://manuals.ts.fujitsu.com http://jp.fujitsu.com/platform/server/primergy/manual/ (für Japan). Ê Wählen Sie Single System View und drücken Sie die Schaltfläche Locate, wenn Sie mit ServerView Operations Manager die ID-Anzeige ein- oder ausschalten möchten.

  • Seite 55: Global-Error-Anzeige

    Überprüfen Sie den ServerView System Monitor, verfügbar für Windows- und Linux-basierte Server mit installierten ServerView-Agenten. Weitere Informationen finden Sie im Benutzerhandbuch "ServerView System Monitor", das online unter http://manuals.ts.fujitsu.com oder auf der ServerView Suite DVD 2, die mit Ihrem PRIMERGY-Server ausgeliefert wird, zur Verfügung steht.

  • Seite 56: Defekte Komponente Ermitteln

    Anzeigen" auf Seite 393). Weitere Informationen finden Sie im Handbuch "ServerView Suite Local Service Concept (LSC)" auf der ServerView Suite DVD 2, die mit dem PRIMERGY-Server ausgeliefert wird, oder online unter http://manuals.ts.fujitsu.com (für EMEA) oder (für Japan). http://jp.fujitsu.com/platform/server/primergy/manual/ 4.1.3.1...

  • Seite 57: Rack-Tür Öffnen

    Sie in der Montageanleitung "19-inch Rack for PRIMERGY and RM systems", die online unter oder auf der http://manuals.ts.fujitsu.com ServerView Suite DVD 2, die mit Ihrem PRIMERGY-Server ausgeliefert wird, zur Verfügung steht. Ê Stecken Sie den Schlüssel ein und drehen Sie ihn um 180 Grad im Uhrzeigersinn.

  • Seite 58: Server Herunterfahren

    Grundlegende Hardwareverfahren Server herunterfahren ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Dieser Schritt ist nur erforderlich, wenn Sie Nicht-Hot-Plug-fähige Komponenten austauschen oder ein Upgrade durchführen. Ê Informieren Sie den Systemadministrator darüber, dass der Server heruntergefahren und offline geschaltet wird. Ê...

  • Seite 59: Server Aus Dem Rack Ziehen Bzw. Entfernen

    Grundlegende Hardwareverfahren Server aus dem Rack ziehen bzw. entfernen In den meisten Fällen können Wartungstätigkeiten durchgeführt werden, während der Server aus dem Rack herausgezogen wurde. Je nach Zugänglichkeit und Sicherheitsrichtlinien ist es jedoch manchmal sinnvoll, den Server zu Wartungszwecken vollständig aus dem Rack- Schrank zu entfernen.

  • Seite 60: Server Aus Dem Rack Ziehen

    Grundlegende Hardwareverfahren Ê Öffnen Sie die Kabelzugentlastungsklemme (2). Ê Ziehen Sie alle Netzkabel aus den Steckdosen und den Kabelzugentlastungsklemmen. 4.4.2 Server aus dem Rack ziehen Ê Lösen Sie auf der Rückseite des Servers alle Kabel. Bild 3: Server aus dem Rack ziehen Ê...

  • Seite 61: Server Aus Den Teleskopschienen Herausnehmen

    Grundlegende Hardwareverfahren 4.4.3 Server aus den Teleskopschienen herausnehmen ACHTUNG! Es werden mindestens zwei Personen benötigt, um den Server aus dem Rack-Schrank zu heben. (Siehe " 安全上のご注意 " für Japan) Darüber hinaus wird in den folgenden Fällen eine Hebevorrichtung benötigt: – Der Server wiegt mehr als 50 kg. –...

  • Seite 62: Server Öffnen

    Grundlegende Hardwareverfahren Server öffnen ACHTUNG! Nur für Non-Hot-Plug-Komponenten: ● Bevor Sie Abdeckungen entfernen oder befestigen, schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Netzstecker aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag kommen.

  • Seite 63: Lüfterabdeckung Entfernen

    Grundlegende Hardwareverfahren 4.5.1 Lüfterabdeckung entfernen Um die Gehäuseabdeckung entfernen zu können, müssen Sie zuvor die Lüfterabdeckung abnehmen. Bild 5: Lüfterabdeckung entfernen Ê Drücken Sie die beiden grünen Knöpfe (1) in Pfeilrichtung. Ê Heben Sie die Lüfterabdeckung nach oben und entfernen Sie sie (2). Upgrade und Maintenance Manual RX200 S7...

  • Seite 64: Gehäuseabdeckung Entfernen

    Grundlegende Hardwareverfahren 4.5.2 Gehäuseabdeckung entfernen Bild 6: Gehäuseabdeckung entfernen Ê Schieben Sie die Gehäuseabdeckung bis zum Anschlag in Pfeilrichtung (1). Ê Nehmen Sie die Gehäuseabdeckung nach oben ab (2). Upgrade und Maintenance Manual RX200 S7...

  • Seite 65: Riser-Module Ausbauen

    Grundlegende Hardwareverfahren Riser-Module ausbauen 4.6.1 Riser-Modul 1 entfernen Bild 7: Riser-Modul 1 entfernen Ê Ziehen Sie das Riser-Modul 1 vorsichtig nach oben heraus. 4.6.2 Riser-Modul 2 entfernen Bild 8: Riser-Modul 2 entfernen Ê Ziehen Sie das Riser-Modul 2 vorsichtig nach oben heraus. Upgrade und Maintenance Manual RX200 S7...

  • Seite 66: Riser-Modul 3 Entfernen

    Grundlegende Hardwareverfahren 4.6.3 Riser-Modul 3 entfernen Bild 9: Riser-Modul 3 entfernen Ê Ziehen Sie das Riser-Modul 3 vorsichtig nach oben heraus. Upgrade und Maintenance Manual RX200 S7...

  • Seite 67: Lufthutze Ausbauen

    Grundlegende Hardwareverfahren Lufthutze ausbauen Bild 10: Lufthutze ausbauen Ê Nehmen Sie die Lufthutze vorsichtig nach oben heraus. Lufthutze einbauen Bild 11: Lufthutze einbauen Ê Bauen Sie die Lufthutze ein. Beachten Sie die Haken (siehe Nahansicht) und Führungen (siehe orange Linien). Upgrade und Maintenance Manual RX200 S7...

  • Seite 68: Riser-Module Einbauen

    Grundlegende Hardwareverfahren Riser-Module einbauen 4.9.1 Riser-Modul 1 einbauen Bild 12: Riser-Modul 1 einbauen Ê Stecken Sie die Riser-Karte in den Steckplatz des System Boards. Ê Drücken Sie das Riser-Modul 1 mit den grünen Touchpoints nach unten. Upgrade und Maintenance Manual RX200 S7...

  • Seite 69: Riser-Modul 2 Einbauen

    Grundlegende Hardwareverfahren 4.9.2 Riser-Modul 2 einbauen Bild 13: Riser-Modul 2 einbauen Ê Stecken Sie die beiden Riser-Karten in die Steckplätze des System Boards. Ê Drücken Sie das Riser-Modul 2 mit den grünen Touchpoints nach unten. Ê Wenn erforderlich, stecken Sie die Kabel an den anderen Komponenten. Upgrade und Maintenance Manual RX200 S7...

  • Seite 70: Riser-Modul 3 Einbauen

    Grundlegende Hardwareverfahren 4.9.3 Riser-Modul 3 einbauen Bild 14: Riser-Modul 3 einbauen Ê Setzen Sie die Riser-Karte in den System Board-Steckplatz und die beiden Aussparungen (siehe Nahansicht). Ê Drücken Sie das Riser-Modul 3 mit den grünen Touchpoints nach unten. Ê Wenn erforderlich, stecken Sie die Kabel an den anderen Komponenten. Upgrade und Maintenance Manual RX200 S7...

  • Seite 71: Server Schließen

    Grundlegende Hardwareverfahren 4.10 Server schließen ACHTUNG! Bevor Sie die Abdeckungen befestigen, vergewissern Sie sich, dass ● keine nicht benötigten Teile oder Werkzeuge im Server zurückbleiben. Der Gehäusedeckel muss wegen der Kühlung, der einzuhaltenden ● EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) und des Brandschutzes so schnell wie möglich wieder eingesetzt werden.

  • Seite 72: Lüfterabdeckung Einbauen

    Grundlegende Hardwareverfahren 4.10.2 Lüfterabdeckung einbauen Bild 16: Lüfterabdeckung leicht schräg einsetzen Ê Setzen Sie die Lüfterabdeckung leicht schräg ein. Bild 17: Lüfterabdeckung einbauen Ê Drücken Sie die Lüfterabdeckung nach unten (1). Ê Drücken Sie die Ecken der Lüfterabdeckung nach unten, bis die beiden grünen Tasten einrasten (2).

  • Seite 73: Server In Das Rack Einbauen

    Grundlegende Hardwareverfahren 4.11 Server in das Rack einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Die Handbücher zum Rack-Schrank enthalten detaillierte Informationen zu anderen Trägersystemen. 4.11.1 Server in die Teleskopschienen einsetzen ACHTUNG! Es werden mindestens zwei Personen benötigt, um den Server in den Rack-Schrank zu heben.
  • Seite 74 Grundlegende Hardwareverfahren Bild 18: Server in die Teleskopschienen einsetzen Ê Ziehen Sie die Teleskopschiene vollständig auseinander, bis sie einrastet (1). Die Teleskopschienen müssen dabei einrasten und dürfen sich nicht mehr nach hinten bewegen lassen. Ê Setzen Sie den Server in einem leichten Winkel auf den hinteren Befestigungspunkt der Teleskopschienen (2).

  • Seite 75: Server In Das Rack Schieben

    Grundlegende Hardwareverfahren 4.11.2 Server in das Rack schieben Bild 19: Server in das Rack schieben Ê Prüfen Sie, ob Lüfterabdeckung und Gehäuseoberfläche auf derselben Höhe sind. Wenn die Lüfterabdeckung höher ist, drücken Sie sie nochmals nach unten bis sie auf derselben Höhe ist. Ê...

  • Seite 76: Netzkabel Anschließen

    Grundlegende Hardwareverfahren 4.11.3 Netzkabel anschließen Ê Stecken Sie alle Netzkabel in die Steckdosen. Um eine wahre Phasenredundanz bieten zu können, sollte das zweite Stromversorgungsmodul an eine andere Stromquelle angeschlossen werden. Wenn eine Stromversorgung ausfällt, kann der Server weiterhin betrieben werden. Ê...

  • Seite 77: Server Einschalten

    Grundlegende Hardwareverfahren 4.12 Server einschalten ACHTUNG! Vergewissern Sie sich vor dem Einschalten des Servers, dass der ● Gehäusedeckel geschlossen ist. Um die geltenden EMV-Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) einzuhalten und die Kühlungsanforderungen zu erfüllen, darf der PRIMERGY RX200 S7-Server nicht betrieben werden, während der Gehäusedeckel geöffnet ist.

  • Seite 78: Grundlegende Hardwareverfahren

    Ê Stecken Sie den Schlüssel ein und drehen Sie ihn um 180 Grad gegen den Uhrzeigersinn. Weitere Informationen finden Sie in der Montageanleitung "PRIMECENTER M1 Rack System", die online unter http://manuals.ts.fujitsu.com oder auf der ServerView Suite DVD 2, die mit Ihrem PRIMERGY-Server ausgeliefert wird, zur Verfügung steht. Upgrade und Maintenance Manual...

  • Seite 79: Grundlegende Softwareverfahren

    Grundlegende Softwareverfahren Wartungstätigkeit beginnen 5.1.1 BitLocker-Funktion deaktivieren Die BitLocker Drive Encryption bietet Schutz für das Betriebssystem und für Datenlaufwerke, indem die Inhalte verschlüsselt werden, sodass Benutzer ihre Anmeldeinformationen authentifizieren müssen, um auf die Informationen zuzugreifen. BitLocker verwendet für das Betriebssystemlaufwerk das kompatible Trusted-Platform-Modul (TPM), um zu ermitteln, ob der Startvorgang des Computers geändert wurde.

  • Seite 80: Svom Boot Watchdog-Funktion Deaktivieren

    Funktionen Sie über den Einrichtungsassistenten für BitLocker zugreifen können. Weitere Informationen darüber, wie BitLocker Drive Encryption deaktiviert wird, finden Sie in der Microsoft Knowledge Base. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. 5.1.2 SVOM Boot Watchdog-Funktion deaktivieren Der ServerView Operations Manager Boot Watchdog bestimmt, ob der Server innerhalb eines vorgegebenen Zeitraums bootet.

  • Seite 81: Boot Watchdog-Einstellungen Konfigurieren

    Grundlegende Softwareverfahren 5.1.2.2 Boot Watchdog-Einstellungen konfigurieren Wenn das System zum Zweck eines Firmware-Upgrades von einem Boot- fähigen Wechselmedium gestartet werden soll, muss der Boot Watchdog vor Beginn der Wartungsprozedur deaktiviert werden. Anderenfalls initiiert der Boot Watchdog einen Systemneustart, bevor der Flash-Vorgang abgeschlossen ist. ACHTUNG! Durch einen nicht abgeschlossenen Firmware-Upgrade-Vorgang ist der Server unter Umständen nicht mehr erreichbar oder die Hardware wird...

  • Seite 82: Backup- Und Optische Speichermedien Entfernen

    HTTPS-Adresse zur Verfügung steht: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/Pages/ TapeFacts.aspx Für Japan: Bitte wenden Sie sich an den Fujitsu-Support, wenn die manuelle Entnahme des Speichermediums erforderlich ist. Fujitsu übernimmt keine Verantwortung für Schäden am Bandlaufwerk, der Datenkassette bzw. dem Datenband oder für den Verlust von Daten, die auf einen manuellen Auswurf des Bands zurückzuführen sind.

  • Seite 83: Hinweis Zur Serverwartung In Einer Multipath-E/A-Umgebung

    Gehen Sie wie folgt vor: Ê Wenn Sie eine Offline-Treiberaktualisierung durchführen, bereiten Sie zuerst die ServerView Update-DVD vor: Ê Laden Sie das aktuellste ServerView Update-DVD-Image vom Fujitsu FTP-Server herunter unter ftp://ftp.ts.fujitsu.com/images/serverview. Ê Brennen Sie das Image auf eine DVD. Für Japan: Ê...

  • Seite 84: Id-Anzeige Einschalten

    Grundlegende Softwareverfahren Ê Wählen Sie die bevorzugte Sprache für die Benutzeroberfläche aus, nachdem der Boot-Vorgang abgeschlossen wurde. Ê Wählen Sie im ersten Installation Manager-Startfenster im Abschnitt Installation Manager Mode entweder Update Manager Express oder PrimeCollect. Ê Klicken Sie auf Continue, um fortzufahren. Wenn Update Manager Express ausgewählt wurde, legen Sie die ServerView Update-DVD in das DVD-Laufwerk, bevor Sie fortfahren.

  • Seite 85: Wartungstätigkeit Abschließen

    Fujitsu zur Verfügung: (für EMEA) http://ts.fujitsu.com/support/ http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan) Fujitsu übernimmt keine Verantwortung für Schäden am Server oder für den Verlust von Daten, die auf eine Aktualisierung des BIOS zurückzuführen sind. Verfahren zur BIOS-Wiederherstellung Befolgen Sie für Japan die separat bereitgestellten Anweisungen.
  • Seite 86 Grundlegende Softwareverfahren Ê Schließen Sie den Gehäusedeckel wie in Abschnitt "Server schließen" auf Seite 71 beschrieben. Ê Schließen Sie den USB-Stick an den USB-Anschluss an. Ê Schließen Sie den Server ans Netz an. Ê Drücken Sie die Ein-/Aus-Taste, um den Server hochzufahren. Das System erkennt den USB-Stick und der BIOS- Wiederherstellungsvorgang wird durchgeführt.

  • Seite 87: Backup/Wiederherstellung Der Systeminformationen Überprüfen

    Server in den iRMC- Wiederherstellungsstatus gesetzt wird. Ê Drücken Sie die Ein-/Aus-Taste. Das System startet den POST-Prozess. Im iRMC-Wiederherstellungsmodus wird das "FUJITSU"-Logo nicht angezeigt. Ê Das System erkennt den USB-Stick. Falls das BIOS den USB-Stick nicht erkennt, wird die Popup-Meldung "Failed to boot for Emergency flash.

  • Seite 88: Raid-Controller-Firmware Aktualisieren

    (für EMEA) http://jp.fujitsu.com/platform/server/primergy/downloads/ (für Japan) Fujitsu übernimmt keine Verantwortung für Schäden am Server oder für den Verlust von Daten, die auf eine Aktualisierung der Firmware zurückzuführen sind. Befolgen Sie für Japan die separat bereitgestellten Anweisungen. ServerView Update Manager verwenden...

  • Seite 89: Option Rom Scan Aktivieren

    – ServerView Update Manager Express: Benutzerhandbuch "Lokaler System Update von PRIMERGY Servern" Flash-Tool verwenden Die aktuellsten Firmware-Dateien stehen als ASPs (autonome Support-Pakete) für Windows oder als DOS-Tools auf den Support-Webseiten von Fujitsu zur Verfügung unter http://ts.fujitsu.com/support/ (für EMEA) (für Japan) http://jp.fujitsu.com/platform/server/primergy/downloads/...

  • Seite 90: Backup-Softwarelösung Überprüfen Und Konfigurieren

    Grundlegende Softwareverfahren Ê Wählen Sie im Menü Advanced die Option Option ROM Configuration aus. Ê Identifizieren Sie den gewünschten PCI-Steckplatz und legen Sie die Einstellung Launch Slot # OpROM auf Enabled fest. Ê Speichern Sie Ihre Änderungen und schließen Sie das BIOS. Es können bis zu zwei Option ROMs gleichzeitig im System Board- BIOS aktiviert sein.

  • Seite 91: Boot Retry Counter Zurücksetzen

    Ê Aktivieren Sie die Backup-Laufwerke erneut und überprüfen Sie die Einstellungen und Cron-Jobs der Backup-Software. Detaillierte Informationen zu geeigneten Backup-Softwarelösungen und der entsprechenden Dokumentation stehen den Fujitsu- Servicepartnern im Fujitsu-Extranet zur Verfügung. 5.2.6 Boot Retry Counter zurücksetzen Der Standardwert des Boot Retry Counter wird bei jedem erneuten Systemstart durch den POST-Watchdog verringert.

  • Seite 92: Boot Retry Counter Zurücksetzen

    Grundlegende Softwareverfahren 5.2.6.2 Boot Retry Counter zurücksetzen Der Boot Retry Counter sollte nach jeder Wartungstätigkeit auf den ursprünglichen Wert zurückgesetzt werden. Falls der Kunde die ursprünglichen Werte der Boot- Wiederholungsversuche nicht kennt, beachten Sie bitte Folgendes: Wenn das System bootet und innerhalb von 6 Stunden nach einem erfolgreichen Boot-Versuch keine weiteren Fehler auftreten, wird der Boot Retry Counter automatisch auf den Standardwert zurückgesetzt.

  • Seite 93: Svom Boot Watchdog-Funktion Aktivieren

    Grundlegende Softwareverfahren Ê Wählen Sie das Menü Server Management. Ê Unter ASR&R Options stehen die folgenden Boot Retry Counter- Einstellungen zur Verfügung: Ê Legen Sie unter Retry counter max die maximale Anzahl an Versuchen für das Betriebssystem fest (0 bis 7). Ê...

  • Seite 94: Ausgetauschte Komponenten Im System-Bios Aktivieren

    Grundlegende Softwareverfahren Ê Wählen Sie das Menü Server Management. Ê Stellen Sie unter Watchdog Settings sicher, dass das Kontrollkästchen neben "Boot Watchdog" aktiviert ist. Wählen Sie aus der Dropdown-Liste die Option Reset aus und legen Sie die gewünschte Timeout-Verzögerung fest. Ê...

  • Seite 95: Speichermodus Überprüfen

    Grundlegende Softwareverfahren 5.2.9 Speichermodus überprüfen Wenn ein Speichermodul fehlschlägt, wird der Server neu gestartet und das defekte Modul wird deaktiviert. Aufgrund fehlender identischer Speicher- modulpaare ist der aktuelle Betriebsmodus (z. B. der Mirrored-Channel-Modus) daher u. U. nicht mehr verfügbar. In diesem Fall wird der Betriebsmodus automatisch in den Independent Channel Modus zurückgesetzt.

  • Seite 96: System Event Log (Sel) Anzeigen Und Löschen

    Grundlegende Softwareverfahren Ê Öffnen Sie das BIOS. Ê Wählen Sie das Menü Main. Ê Geben Sie unter System Time und System Date die korrekte Uhrzeit und das richtige Datum ein. Standardmäßig ist die Systemzeit im BIOS auf die RTC-Ortszeit (Real Time Clock) festgelegt. Wenn Ihre IT-Infrastruktur jedoch auf universell akzeptierten Zeitstandards beruht, legen Sie stattdessen die Systemzeit auf UTC (Universal Time Coordinated) fest.

  • Seite 97: Sel Löschen

    Grundlegende Softwareverfahren Unter Monitored Components werden die überwachten Komponenten aufgelistet. Wenn eine Komponente den Status Warning oder Error hat, können Sie die Komponente in der Liste auswählen und auf Acknowledge klicken. Damit bestätigen Sie das Ereignis auf der Serverseite. Eventuell müssen Sie sich vorher auf dem Server anmelden.

  • Seite 98: Nic-Konfigurationsdatei In Einer Linux-Umgebung Aktualisieren

    Grundlegende Softwareverfahren 5.2.12 NIC-Konfigurationsdatei in einer Linux-Umgebung aktualisieren Um Fehler zu verhindern, die aufgrund einer Namensänderungen von Netzwerkgeräten (eth<x>) auftreten, sollte die MAC-Adresse (Hardwareadresse) einer Netzwerkschnittstellenkarte in der entsprechenden NIC-Konfigurationsdatei des Linux-Betriebssystems gespeichert werden. Beim Austausch eines Netzwerk-Controllers oder des System Boards mit Onboard-LAN-Controller eines Servers, auf dem ein Linux-Betriebssystem ausgeführt wird, ändert sich die MAC-Adresse;...

  • Seite 99: Bitlocker-Funktion Aktivieren

    Grundlegende Softwareverfahren Beispiel: Geben Sie den folgenden Befehl ein, um die Definitionsdatei für Netzwerk-Controller 1 zu ändern: # vi /etc/sysconfig/network-scripts/ifcfg-eth1 Legen Sie in vi die neue Adresse folgendermaßen fest: HWADDR=xx:xx:xx:xx:xx:xx Ê Speichern und schließen Sie die Definitionsdatei. Ê Sie müssen das Netzwerk neu starten, indem Sie den folgenden Befehl eingeben, um die Änderungen zu übernehmen: # service network restart Wenn das System Board oder der Netzwerk-Controller über mehrere...

  • Seite 100: Raid-Array-Rekonstruktion Durchführen

    Ê Befolgen Sie die Anweisungen im the BitLocker Einrichtungsassistent. Weitere Informationen darüber, wie BitLocker Drive Encryption aktiviert wird, finden Sie in der Microsoft Knowledge Base. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. 5.2.14 RAID-Array-Rekonstruktion durchführen Nach Austausch eines Festplattenlaufwerks, das zu einem RAID-Array kombiniert wurde, wird vollständig automatisch im Hintergrund eine RAID-...

  • Seite 101: Geänderte Mac-/Wwn-Adressen Suchen

    Grundlegende Softwareverfahren 5.2.15 Geänderte MAC-/WWN-Adressen suchen Beim Austauschen eines Netzwerk-Controllers ändern sich die MAC-Adresse (Media Access Control) und WWN-Adresse (World Wide Name). Neben den nachfolgend beschriebenen Verfahren befinden sich die MAC-/WWN-Adressen auch auf dem Typenschild, das am Netzwerk- Controller oder System Board angebracht ist. 5.2.15.1 MAC-Adressen suchen Ê...

  • Seite 102: Chassis Id Prom Tool

    Systemdaten vollständig und korrekt sein. Nach dem Austauschen des Chassis ID EPROM, müssen die Systeminfor- mationen mithilfe des Chassis ID Prom Tools eingegeben werden. Das Tool und weitere Anweisungen stehen dem Wartungspersonal im Fujitsu Technology Solutions Extranet zur Verfügung: https://partners.ts.fujitsu.com/com/service/ps/Servers/PRIMERGY/...

  • Seite 103: Lan-Team Konfigurieren

    Grundlegende Softwareverfahren Ê Wählen Sie auf der Übersichtsseite Ihr PRIMERGY-System aus. Ê Wählen Sie die Kategorie Software & Tools Documentation. Ê Klicken Sie im Bereich Tools auf Tools: Chassis-IDProm Tool, um die Datei herunterzuladen (tool-chassis-Idprom-Tool.zip). Befolgen Sie für Japan die separat bereitgestellten Anweisungen. 5.2.17 LAN-Team konfigurieren Verwenden Sie den ServerView Operations Manager, um detaillierte Informationen zu bestehenden LAN-Teams abzurufen:...

  • Seite 104: Nach Dem Austausch Des System Boards

    Grundlegende Softwareverfahren 5.2.17.2 Nach dem Austausch des System Boards Ê Überprüfen Sie beim Kunden, ob der ausgetauschte Onboard-LAN- Controller als Teil einer LAN-Teaming Konfiguration verwendet wurde. Ê Wenn LAN-Teaming aktiv war, müssen Sie die Konfiguration nach Austausch des System Boards mit Hilfe des LAN-Treiber-Utility wiederherstellen.
  • Seite 105 Grundlegende Softwareverfahren Gehen Sie wie folgt vor, um den Lüftertest manuell zu starten: Ausführen des Lüftertests über die iRMC-Web-Schnittstelle Ê Melden Sie sich in der iRMC-Web-Schnittstelle an. Ê Wählen Sie unter Sensors den Menüpunkt Fans aus. Ê Wählen Sie den ausgetauschten Lüfter in der Gruppe Systemlüfter und klicken Sie auf Start Fan Test.
  • Seite 106 Grundlegende Softwareverfahren Für Japan: Ausführen des Lüftertests über das Chassis ID Prom Tool Ê Bereiten Sie ein Boot-Medium (CD) vor, das das Chassis ID Prom Tool enthält. Ê Legen Sie die CD in das DVD-Laufwerk ein und schließen Sie es. Ê...

  • Seite 107: Stromversorgung

    Stromversorgung Sicherheitshinweise ACHTUNG! Das Netzteil darf nicht zerlegt werden. Dies könnte zu einem ● elektrischen Schlag führen. Bereiche rund um das Netzteil können auch nach dem ● Herunterfahren noch sehr heiß sein. Warten Sie nach dem Herunterfahren des Servers darauf, bis heiße Komponenten abgekühlt sind, bevor Sie das Netzteil entfernen.

  • Seite 108: Grundlegende Informationen

    Stromversorgung Grundlegende Informationen In der Basiskonfiguration passt das Stromversorgungsmodul des Servers sich automatisch an jede Spannung im folgenden Bereich an: 100 V - 240 V. Zusätzlich zum Stromversorgungsmodul kann optional ein zweites, redundantes Modul installiert werden. Bei Defekt eines Stromversorgungsmoduls gewährleistet im Falle einer redundanten Konfiguration das andere den uneingeschränkten Weiterbetrieb.

  • Seite 109: Stromversorgungsmodul Einbauen

    Stromversorgung Stromversorgungsmodul einbauen CRU-Komponenten (Customer Replaceable Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 6.2.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 6.2.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê 6.2.3 Leerblende abnehmen Bild 22: Leerblende abnehmen Ê...

  • Seite 110: Stromversorgungsmodul Einbauen

    Stromversorgung ACHTUNG! Bewahren Sie die Leerblende auf. Wenn Sie das Stromversorgungsmodul ausbauen und kein neues dafür einsetzen, ist das Leermodul wegen der Kühlung, der einzuhaltenden EMV- Vorschriften (Vorschriften zur elektromagnetischen Verträglichkeit) und des Brandschutzes wieder einzusetzen. 6.2.4 Stromversorgungsmodul einbauen Bild 23: Stromversorgungsmodul entriegeln Ê...
  • Seite 111 Stromversorgung Bild 24: Stromversorgungsmodul einbauen Ê Schieben Sie das Stromversorgungsmodul vorsichtig bis zum Anschlag in den freien Einbauplatz (1). Ê Schieben Sie den Griff des Stromversorgungsmoduls in Pfeilrichtung bis zum Anschlag (2). Achten Sie bitte unbedingt darauf, dass das Stromversorgungsmodul korrekt im Einbauplatz eingerastet und verriegelt ist.

  • Seite 112: Abschließende Schritte

    Stromversorgung 6.2.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Netzkabel anschließen" auf Seite 76 Ê "Rack-Tür schließen" auf Seite 78 Ê Stromversorgungsmodul ausbauen CRU-Komponenten (Customer Replaceable Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten Hinweis für Server mit CMA (Kabelmanagement-Arm) Beim Ausbau der Stromversorgungsmodule sind zusätzliche Aufgaben erforderlich, aufgrund einer Störung zwischen dem CMA-Stopper und den Stromversorgungsmodulen.
  • Seite 113 Stromversorgung Bild 27: CMA-Stopper entfernen Ê Entfernen Sie den CMA-Stopper mit der angebrachten Querschiene. Ê Halten Sie den CMA-Stopper, den Querriegel und den CMA sowie die Kabel in der rechten Hand. Bild 28: Stromversorgungsmodul ausbauen Ê Entfernen Sie das Stromversorgungsmodul und bauen Sie die Leerblende vorsichtig ein.

  • Seite 114: Benötigte Werkzeuge

    Stromversorgung 6.3.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 6.3.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Netzkabel trennen" auf Seite 59 Ê Bewahren Sie das Netzkabel auf. 6.3.3 Stromversorgungsmodul ausbauen Bild 29: Stromversorgungsmodul entriegeln und herausziehen...

  • Seite 115: Leerblende Einbauen

    Stromversorgung ACHTUNG! Lassen Sie den Einbauplatz für das Stromversorgungsmodul im laufenden Betrieb nie länger als zwei Minuten leer. Aufgrund von Temperaturüberschreitungen könnten sonst Systemkomponenten geschädigt werden. 6.3.4 Leerblende einbauen Bild 30: Leerblende einbauen Ê Schieben Sie die Leerblende in den rechten Einbauplatz, bis sie einrastet. Achten Sie darauf, dass die Markierung "TOP"...

  • Seite 116: Stromversorgungsmodul Austauschen

    Stromversorgung Stromversorgungsmodul austauschen CRU-Komponenten (Customer Replaceable Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten ACHTUNG! Beim Austausch eines Stromversorgungsmoduls in einer nicht ● redundanten Konfiguration muss der Server zuerst abgeschaltet werden. Tauschen Sie das Stromversorgungsmodul aus nachdem sie durch ● eine Revitalisierung festgestellt haben, welches im Betrieb ausfällt. Beide Stromversorgungsmodule müssen vom gleichen Typ sein.

  • Seite 117: Vorbereitende Schritte

    Stromversorgung 6.4.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Defekte Server ermitteln" auf Seite 54 Ê Ê Nur beim Austausch eines Stromversorgungsmoduls in einer nicht redundanten Konfiguration: "Server herunterfahren" auf Seite 58 "Defekte Komponente ermitteln" auf Seite 56 Ê...

  • Seite 118: Power-Distribution-Board Austauschen

    Stromversorgung Power-Distribution-Board austauschen FRU-Komponenten (Field Replaceable Units) Durchschnittliche Tätigkeitsdauer: 15 Minuten 6.5.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: Phillips PH2 / (+) No. 2 Schraubenzieher ● 6.5.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê...

  • Seite 119: Defektes Power-Distribution-Board Entfernen

    Stromversorgung 6.5.3 Defektes Power-Distribution-Board entfernen Ê Entfernen Sie den Stromversorgungsmodul wie in Abschnitt "Stromversorgungsmodul ausbauen" auf Seite 114 beschrieben. Bild 31: Stromversorgungskabel trennen Ê Trennen Sie die beiden Stromversorgungskabel vom Anschluss "PWR 1" (1) und vom Anschluss "PWR 2" (2) des System Boards. Bild 32: Schrauben entfernen Ê...

  • Seite 120: Neues Power-Distribution-Board Einbauen

    Stromversorgung Bild 33: Power-Distribution-Board entfernen Ê Ziehen Sie das Power-Distribution-Board in Pfeilrichtung heraus (1). Ê Nehmen Sie das Power-Distribution-Board nach oben heraus (2). 6.5.4 Neues Power-Distribution-Board einbauen Bild 34: Position der Bolzen Upgrade und Maintenance Manual RX200 S7...
  • Seite 121 Stromversorgung Bild 35: Power-Distribution-Board einbauen Ê Positionieren Sie das Power-Distribution-Board auf den beiden Bolzen (siehe Kreise im Bild 34) (1). Ê Schieben Sie das Power-Distribution-Board in Pfeilrichtung (2). Bild 36: Power-Distribution-Board befestigen Ê Befestigen Sie das Power-Distribution-Board mit den zwei Schrauben (siehe Kreise).

  • Seite 122: Abschließende Schritte

    Stromversorgung Bild 37: Stromversorgungskabel anschließen Ê Schließen Sie die beiden Stromversorgungskabel an den Anschluss "PWR 2" (1) und den Anschluss "PWR 1" (2) des System Boards an. Ê Bauen Sie alle Stromversorgungsmodule, die Sie zuvor entfernt haben, wie in Abschnitt "Stromversorgungsmodul einbauen"...

  • Seite 123: Festplattenlaufwerke/Solid-State-Laufwerke

    Festplattenlaufwerke/Solid-State- Laufwerke Sicherheitshinweise ACHTUNG! Der Ausbau eines Festplattenlaufwerks oder Solid-State-Laufwerks ● aus dem Einbaurahmen darf nur von einem Servicetechniker durchgeführt werden. Die HDD/SSD-Module (Laufwerke) müssen alle eindeutig ● gekennzeichnet sein, damit sie nach einem Upgrade wieder in ihre ursprünglichen Einbauplätze eingesetzt werden können. Wenn Sie dies nicht beachten, können vorhandene Daten zerstört werden.
  • Seite 124 Festplattenlaufwerke/Solid-State-Laufwerke Ein unsanfter Umgang mit Festplattenlaufwerken kann zu einer ● Beschädigung der gespeicherten Daten führen. Bevor Sie versuchen, unerwartete Probleme zu lösen, erstellen Sie von wichtigen Daten immer eine Sicherungskopie. Beim Sichern von Daten auf einem anderen Festplattenlaufwerk sollten Sie jeweils datei- oder partitionsweise vorgehen.

  • Seite 125: Grundlegende Informationen

    Festplattenlaufwerke/Solid-State-Laufwerke Grundlegende Informationen Die für den PRIMERGY RX200 S7 bestellbaren Festplattenlaufwerke oder Solid-State-Laufwerke sind bei der Lieferung in einem Einbaurahmen montiert, der das Ersetzen von defekten Laufwerken und das Hinzufügen neuer Laufwerke im laufenden Betrieb ermöglicht. Das Festplattenlaufwerk oder Solid-State-Laufwerk und der Einbaurahmen bilden das HDD-Modul oder SSD- Modul.

  • Seite 126: Konfiguration Mit Bis Zu Vier Hdd/Ssd-Modulen

    Festplattenlaufwerke/Solid-State-Laufwerke 7.1.2 Konfiguration mit bis zu vier HDD/SSD-Modulen Bild 38: Vier HDD/SSD-Einbauplätze bestücken SAS-Konnektivität Controller Kanal Verbindung SAS-Controller in Laufwerke 1, 2, 3, 4 Steckplatz 4 HDD/SSD-Namensgebung Die im ServerView RAID Manager dargestelle HDD/SSD- Laufwerkszählung weicht von der HDD/SSD-Montagereihenfolge ab: 2,5-Zoll HDDs/SSDs Ein- RAID...

  • Seite 127: 2,5-Zoll Hdd/Ssd-Modul Einbauen

    Festplattenlaufwerke/Solid-State-Laufwerke SAS-Konnektivität Controller Kanal Verbindung Laufwerke 1, 2, 3, 4 SAS-Controller in Steckplatz 4 Laufwerke 5, 6, 7, 8 HDD/SSD-Namensgebung Die im ServerView RAID Manager dargestelle HDD/SSD- Laufwerkszählung weicht von der HDD/SSD-Montagereihenfolge ab: 2,5-Zoll HDDs/SSDs Ein- RAID log. Ein- RAID log.

  • Seite 128: Vorbereitende Schritte

    Festplattenlaufwerke/Solid-State-Laufwerke 7.2.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê 7.2.3 2,5-Zoll-Leermodul ausbauen Leermodule schützen freie Einbauplätze gegen Umwelteinflüsse. Bauen Sie das Leermodul vor dem Einbau eines zusätzlichen HDD/SSD- Moduls aus. Bild 40: 2,5-Zoll-Leermodul ausbauen Ê...

  • Seite 129: 2,5-Zoll Hdd/Ssd-Modul Einbauen

    Festplattenlaufwerke/Solid-State-Laufwerke 7.2.4 2,5-Zoll HDD/SSD-Modul einbauen Bild 41: 2,5-Zoll HDD/SSD-Modul entriegeln Ê Lösen Sie den Verriegelungsmechanismus wie folgt: 1. Drücken Sie die beiden grünen Laschen des Verriegelungshebels zusammen (1). 2. Schwenken Sie den Griff des HDD/SSD-Moduls vollständig in Pfeilrichtung (2). Das HDD/SSD-Modul ist jetzt entriegelt. Bild 42: 2,5-Zoll HDD/SSD-Modul einbauen Ê...

  • Seite 130: Abschließende Schritte

    Festplattenlaufwerke/Solid-State-Laufwerke Ê Drücken Sie den Griff vollständig (2) in Pfeilrichtung, bis der Verriegelungsmechanismus einrastet. 7.2.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür schließen" auf Seite 78 Ê "RAID-Array-Rekonstruktion durchführen" auf Seite 100 Ê 2,5-Zoll HDD/SSD-Modul ausbauen CRU-Komponenten (Customer Replaceable Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten Gilt nur für den Ausbau von nicht-defekten HDD/SSD-Modulen: Ê...

  • Seite 131: 2,5-Zoll Hdd/Ssd-Modul Ausbauen

    Löschen eines RAID-Arrays eine Datensicherung durch. Weitere Informationen finden Sie im Benutzerhandbuch "ServerView Suite RAID Management", das online unter http://manuals.ts.fujitsu.com oder auf der ServerView Suite DVD 2, die mit Ihrem PRIMERGY-Server ausgeliefert wird, zur Verfügung steht. "Rack-Tür öffnen" auf Seite 57 Ê...

  • Seite 132: 2,5-Zoll-Leermodul Einbauen

    Festplattenlaufwerke/Solid-State-Laufwerke Diese Zeitspanne ist nötig, damit einerseits der RAID-Controller erkennen kann, dass ein HDD-Modul gezogen wurde und andererseits das Festplattenlaufwerk zum Stillstand gekommen ist. Ê Ziehen Sie das HDD/SSD-Modul ganz heraus. 7.3.4 2,5-Zoll-Leermodul einbauen Bild 44: 2,5-Zoll-Leermodul einbauen Ê Schieben Sie das Leermodul in den leeren Einbauplatz, bis es einrastet. 7.3.5 Abschließende Schritte Führen Sie folgende Prozeduren durch:...

  • Seite 133: 2,5-Zoll Hdd/Ssd-Modul Austauschen

    Festplattenlaufwerke/Solid-State-Laufwerke 2,5-Zoll HDD/SSD-Modul austauschen CRU-Komponenten (Customer Replaceable Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten ACHTUNG! Ziehen Sie ein HDD/SSD-Modul nur dann im laufenden Betrieb , ● wenn auf das Laufwerk nicht zugegriffen wird. Beachten Sie die Anzeigen für das entsprechende HDD/SSD-Modul (siehe "RX200 S7 Server - Betriebsanleitung").

  • Seite 134: Vorbereitende Schritte

    Festplattenlaufwerke/Solid-State-Laufwerke 7.4.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Defekte Server ermitteln" auf Seite 54 Ê "Defekte Komponente ermitteln" auf Seite 56 Ê 7.4.3 Defektes 2,5-Zoll-HDD/SSD-Modul ausbauen Ê Entfernen Sie das HDD/SSD-Modul wie im Abschnitt "2,5-Zoll HDD/SSD- Modul ausbauen"...

  • Seite 135: 4Xhdd-Backplane Austauschen

    Festplattenlaufwerke/Solid-State-Laufwerke 4xHDD-Backplane austauschen FRU-Komponenten (Field Replaceable Units) Durchschnittliche Tätigkeitsdauer: 10 Minuten Hinweise zu geänderter Hardware In neueren Systemen finden Sie eine geänderte 4xHDD-Backplane. Der Anschluss "CN1" (siehe Kreis) ist ein bisschen nach links verschoben. Bild 45: Geänderte 4xHDD-Backplane In neueren Systemen ist das SAS/SATA-Datenkabel als Flachbandkabel ausgeführt.

  • Seite 136: Benötigte Werkzeuge

    Festplattenlaufwerke/Solid-State-Laufwerke 7.5.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 7.5.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Defekte Server ermitteln" auf Seite 54 Ê "Server herunterfahren" auf Seite 58 Ê...
  • Seite 137 Festplattenlaufwerke/Solid-State-Laufwerke Bild 47: Kabel vom 4xHDD-Backplane lösen Ê Trennen Sie folgende Kabel vom 4xHDD-Backplane: – (1) SAS/SATA-Datenkabel von Anschluss"CN1" – (2) Stromversorgungskabel von Anschluss "CN20" – (3) OOB-Kabel von Anschluss "CN14" (falls erforderlich) – (4) Kabel für das optische Laufwerk von Anschluss "CN18" Den Verkabelungsplan finden Sie in Abschnitt "Verkabelung"...

  • Seite 138: Neue 4Xhdd-Backplane Einbauen

    Festplattenlaufwerke/Solid-State-Laufwerke Bild 48: 4xHDD-Backplane entfernen Ê Ziehen Sie die 4xHDD-Backplane nach oben, bis die Unterkante sich aus den Führungen löst (siehe Nahansicht). Ê Nehmen Sie die 4xHDD-Backplane aus den Haken. 7.5.4 Neue 4xHDD-Backplane einbauen Bild 49: 4xHDD-Backplane einbauen Ê Positionieren Sie das 4xHDD-Backplane auf den Bolzen. Ê...

  • Seite 139: Abschließende Schritte

    Festplattenlaufwerke/Solid-State-Laufwerke Ê Stecken Sie die Kabel an der 4xHDD-Backplane wie in Abbildung dargestellt. – (1) SAS/SATA-Datenkabel an Anschluss "CN1" – (2) Stromversorgungskabel an Anschluss "CN20" – (3) OOB-Kabel an Anschluss "CN14" (falls erforderlich) – (4) SGPIO-Kabel an Anschluss "CN18" Ê Setzen Sie alle HDD/SSD-Module ein, siehe "2,5-Zoll HDD/SSD-Modul einbauen"...

  • Seite 140: 8Xhdd-Backplane Austauschen

    Festplattenlaufwerke/Solid-State-Laufwerke 8xHDD-Backplane austauschen FRU-Komponenten (Field Replaceable Units) Durchschnittliche Tätigkeitsdauer: 10 Minuten 7.6.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 7.6.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Defekte Server ermitteln" auf Seite 54 Ê...
  • Seite 141 Festplattenlaufwerke/Solid-State-Laufwerke Bild 50: Kabel vom 8xHDD-Backplane lösen Ê Trennen Sie folgende Kabel vom 8xHDD-Backplane: – (1) SAS-Datenkabel Kanal A von Anschluss "CN1" – (2) Stromversorgungskabel von Anschluss "CN20" – (3) OOB-Kabel von Anschluss "CN14" (falls erforderlich) Ê Trennen Sie das SAS-Datenkabel (4) vom RAID Controller-Anschluss "MLC1".
  • Seite 142 Festplattenlaufwerke/Solid-State-Laufwerke Bild 51: Lüfterkäfig ausbauen Ê Entfernen Sie die vier Schrauben (1). Ê Drücken Sie den Lüfterkäfig leicht in Pfeilrichtung (2), um die Haken zu lösen (siehe Nahansicht). Ê Entfernen Sie den Lüfterkäfig nach oben (3). Bild 52: 8xHDD-Backplane entfernen Ê...

  • Seite 143: Neue 8Xhdd-Backplane Einbauen

    Festplattenlaufwerke/Solid-State-Laufwerke Bild 53: SAS-Datenkabel vom 8xHDD-Backplane trennen Ê Trennen Sie das SAS-Datenkabel vom 8xHDD-Backplane. – (1-4) SAS-Datenkabel-Anschluss P1 - P2 von den jeweiligen Anschlüssen – (5) SGPIO-Anschluss von Anschluss "CN8" Den Verkabelungsplan finden Sie in Abschnitt "Verkabelung" auf Seite 382. 7.6.4 Neue 8xHDD-Backplane einbauen Ê...
  • Seite 144 Festplattenlaufwerke/Solid-State-Laufwerke ACHTUNG! Vergewissern Sie sich, dass keines der Kabel überdehnt oder beschädigt wird! Bild 55: Lüfterkäfig einbauen Ê Setzen Sie den Lüfterkäfig ein (1). Ê Drücken Sie den Lüfterkäfig leicht in Pfeilrichtung (2), bis die Haken einrasten (siehe Nahansicht). Ê Befestigen Sie den Lüfterkäfig mit den vier Schrauben (3). Ê...

  • Seite 145: Abschließende Schritte

    Festplattenlaufwerke/Solid-State-Laufwerke Achten Sie darauf, dass Sie das HDD/SSD-Modul wieder in den selben Einbauplatz einbauen, in dem es vor dem Austausch des 8xHDD-Backplane eingebaut war. 7.6.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Lufthutze einbauen" auf Seite 67 Ê "Server schließen" auf Seite 71 Ê...

  • Seite 146: Zur Konfiguration Mit Bis Zu Acht Hdd/Ssd-Modulen Umrüsten

    Festplattenlaufwerke/Solid-State-Laufwerke Zur Konfiguration mit bis zu acht HDD/SSD- Modulen umrüsten URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 15 Minuten 7.7.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ● – Käfig austauschen: Phillips PH2 / (+) No. 2 Schraubenzieher 7.7.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch:...

  • Seite 147: Odd-Kabel Und Odd-Käfig Entfernen

    Festplattenlaufwerke/Solid-State-Laufwerke 7.7.4 ODD-Kabel und ODD-Käfig entfernen Ê Entfernen Sie, sofern vorhanden, das optische Laufwerk aus dem Schacht. Bild 56: Kabel des optischen Laufwerks entfernen Ê Trennen Sie das ODD-Kabel vom Anschluss "SATA 1" auf dem System Board (siehe Kreis). Bild 57: Schraube entfernen Ê...

  • Seite 148: 2Xhdd-Käfig Einbauen

    Festplattenlaufwerke/Solid-State-Laufwerke Bild 58: ODD-Käfig ausbauen Ê Nehmen Sie den ODD-Käfig nach vorne hinaus. Ê Führen Sie das ODD-Kabel durch die Öffnung. 7.7.5 2xHDD-Käfig einbauen Photo not yet available! Bild 59: 2xHDD-Käfig einbauen Ê Schieben Sie den 2xHDD-Käfig so weit wie möglich in den Einbauplatz. Upgrade und Maintenance Manual RX200 S7...

  • Seite 149: 8Xhdd-Backplane Einbauen

    Festplattenlaufwerke/Solid-State-Laufwerke Bild 60: 2xHDD-Käfig befestigen Ê Befestigen Sie den 2xHDD-Käfig mit der Schraube (siehe Kreis). 7.7.6 8xHDD-Backplane einbauen Ê Entfernen Sie den Lüfterkäfig, wie in Abschnitt "Defekte 8xHDD-Backplane entfernen" auf Seite 140 beschrieben. Ê Bauen Sie, falls erforderlich, einen 2-Kanal-RAID Controller ein, wie in Abschnitt "Einbau einer Erweiterungskarte in Riser-Modul 3"...

  • Seite 150: Hdd/Ssd-Module Einbauen

    Festplattenlaufwerke/Solid-State-Laufwerke 7.7.7 HDD/SSD-Module einbauen Bild 61: HDD-Verriegelungen ausbauen Ê Ziehen Sie die beiden HDD-Verriegelungen nach vorne hinaus. Ê Entfernen Sie die beiden Leermodule, wie in Abschnitt "2,5-Zoll-Leermodul ausbauen" auf Seite 128 beschrieben. Ê Setzen Sie die HDD/SSD-Module ein, siehe "2,5-Zoll HDD/SSD-Modul einbauen"...

  • Seite 151: Lüfter

    Lüfter Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente innerhalb des Servers sind auch nach dem ● Herunterfahren noch heiß.

  • Seite 152: Grundlegende Informationen

    Lüfter Grundlegende Informationen Basiseinheiten verfügen über vier Hot-Plug-Lüftermodule (Konfiguration mit einer CPU, abhängig vom CPU-Typ) oder sechs Hot-Plug-Lüftermodule (Konfiguration mit zwei CPUs und abhängig vom CPU-Typ). Jedes Lüftermodul besteht aus zwei Lüftern, die in ein Gehäuse eingebaut sind. Basiseinheiten mit vier Lüftermodulen arbeiten mit einer 1-von-4-Redundanz, Basiseinheiten mit sechs Lüftermodulen mit einer 1-von-6-Redundanz.

  • Seite 153: Lüftermodul Austauschen

    Lüfter Lüftermodul austauschen CRU-Komponenten (Customer Replaceable Units) Durchschnittliche Tätigkeitsdauer: 10 Minuten 8.2.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 8.2.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Defekte Server ermitteln" auf Seite 54 Ê...

  • Seite 154: Defektes Lüftermodul Entfernen

    Lüfter 8.2.3 Defektes Lüftermodul entfernen Bild 63: Lüftermodul ausbauen Ê Heben Sie das Lüftermodul nach oben heraus. 8.2.4 Neues Lüftermodul einbauen Bild 64: Lüftermodul einbauen Ê Setzen Sie das Lüftermodul ein (1). Ê Drücken Sie die Gummistifte an der Anschlussseite nach unten (A), bis sie einrasten (2).

  • Seite 155: Abschließende Schritte

    Lüfter 8.2.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Lufthutze einbauen" auf Seite 67 (falls vorhanden) Ê "Gehäuseabdeckung einbauen" auf Seite 71 (falls vorhanden) Ê "Lüfterabdeckung einbauen" auf Seite 72 Ê "Server in das Rack schieben" auf Seite 75 Ê "Ausführen eines Lüftertests nach dem Austausch eines defekten Lüfters"...
  • Seite 156 Lüfter Upgrade und Maintenance Manual RX200 S7...

  • Seite 157: Erweiterungskarten Und Backup Units

    Erweiterungskarten und Backup Units Sicherheitshinweise ACHTUNG! Interne Kabel oder Geräte dürfen nicht beschädigt oder verändert ● werden. Dies könnte zu Schäden am Gerät, zum Ausbruch eines Brandes oder zu einem elektrischen Schlag führen. Manche Bauelemente und Komponenten innerhalb des Servers sind ●...

  • Seite 158: Grundlegende Informationen

    Erweiterungskarten und Backup Units Grundlegende Informationen Durch drei Riser-Module verfügt das System über vier PCIe-Steckplätze. Bild 65: Nummerierung der Riser-Module Riser-Modul 1 umfasst Steckplatz 1 Riser-Modul 2 umfasst Steckplatz 2 und Steckplatz 3 Riser-Modul 3 umfasst Steckplatz 4 Steckplatz- Beschreibung Steckpl.

  • Seite 159: Bestückung Der Pcie-Steckplätze

    Erweiterungskarten und Backup Units 9.1.1 Bestückung der PCIe-Steckplätze Ê Steckplatz 4 ist ausschließlich für den Modular-RAID-Controller reserviert. PCI- Max. Steckplatz-Nr. Unzulässiger Bus- Anzahl Steckplatz System Controller für spezielle Steckplätze S26361-F3610-E702 1, 3, 4 Upgrade-Kit auf integriertes 4x Gbit LAN D2735-A100 S26361-F3611-E701 1, 3, 4 Upgrade-Kit auf integriertes 6x...
  • Seite 160 Erweiterungskarten und Backup Units PCI- Max. Steckplatz-Nr. Unzulässiger Bus- Anzahl Steckplatz System PCI-Express x16-Controller S26361-F4533-E102/E202 2, 3, 4 IB HCA 56Gb 1 und 2 Anschluss PCI-Express x8-Controller S26361-F3629-E202 10 Gigabit Ethernet Contr. Dual Port D2755 S26361-F3713-E202 1, 4 LSI MegaRAID SAS 9285CV-8e S26361-F3592-E202 Emulex OCe10102...
  • Seite 161 Erweiterungskarten und Backup Units PCI- Max. Steckplatz- Unzulässiger Bus- Anzahl Steckplatz System PCI-Express x4-Controller S26361-F3610-E202 2x1Gbit D2735-2 Cu lp S26361-F3611-E201 4x1Gbit D2745 Barton Hills-basiert S26361-F3740-E201 ETH CTRL 2X1GB CU D3035 S26361-F3739-E201 ETH CTRL 4X1GB CU D3045 S26361-F3242-E201 4 GB/s Intel PRO/1000 PF Server-Adapter (Sheepshead Bay) S26361-F3961-E201 Emulex LPe 1250...
  • Seite 162 USB3.0 PCIe x1 Adapter karte Sonstiges S26361-F3120-E3 Serielle Schnittstelle, Option Max. 1x gemeinsam Keine Kombination von PCIe SSD möglich Die Installationsreihenfolge entnehmen Sie dem Konfigurator für die RX200 S7: http://ts.fujitsu.com/products/standard_servers/index.htm (für EMEA) (für Japan) http://jp.fujitsu.com/platform/server/primergy/system/ Upgrade und Maintenance Manual RX200 S7...

  • Seite 163: Zusätzliche Tätigkeiten

    Erweiterungskarten und Backup Units Zusätzliche Tätigkeiten Sie müssen Erweiterungskarten-Steckplatzhalterungen oder SFP+- Transceiver-Module für einige Erweiterungskarten einbauen. 9.2.1 Steckplatzabdeckungen an Erweiterungskarten anbringen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.2.1.1 Benötigte Werkzeuge Phillips PH2 / (+) No. 2 Schraubenzieher ●...
  • Seite 164 Erweiterungskarten und Backup Units Verwenden Sie die perforierte Low-Profile-Abdeckung für die ModularRAID-Controller, basierend auf LSI MegaRAID. Bild 66: Perforierte und nicht perforierte Steckplatzabdeckungen Nicht perforierte Abdeckung in voller Höhe Perforierte Abdeckung in voller Höhe Perforierte Low-Profile-Abdeckung Beispiele dafür sehen Sie in den nächsten Abschnitten. Upgrade und Maintenance Manual RX200 S7...
  • Seite 165 Erweiterungskarten und Backup Units Netzwerk-Adapter D2735 Bild 67: Steckplatzabdeckung einsetzen - D2735 Ê Platzieren Sie den Controller auf den Befestigungslaschen der Steckplatzabdeckung (1). Ê Schieben Sie die Steckplatzabdeckung vorsichtig auf den Controller (2), bis die Steckergehäuse in die Öffnungen des Anschlussfelds auf der Steckplatzabdeckung ragen (siehe Kreis).
  • Seite 166 Erweiterungskarten und Backup Units Bild 68: Steckplatzabdeckung befestigen - D2735 Ê Befestigen Sie die Steckplatzabdeckung am Controller mit zwei M3 x 4,5 mm Schrauben. Bild 69: Montierter Netzwerk-Adapter D2735 Upgrade und Maintenance Manual RX200 S7...
  • Seite 167 Erweiterungskarten und Backup Units Netzwerk-Adapter D2745 Bild 70: Steckplatzabdeckung einsetzen - D2745 Ê Hängen Sie die Steckplatzabdeckung am Steckergehäuse ein wie dargestellt (1). Ê Klappen Sie die Steckplatzabdeckung zum Controller, bis das Gewinde der Befestigungslasche am Schraubloch im Controller ausgerichtet ist (2). Upgrade und Maintenance Manual RX200 S7...
  • Seite 168 Erweiterungskarten und Backup Units Bild 71: Steckplatzabdeckung befestigen - D2745 Ê Befestigen Sie die Steckplatzabdeckung am Controller mit einer M3 x 4,5 mm Schraube. Bild 72: Montierter Netzwerk-Adapter D2745 Upgrade und Maintenance Manual RX200 S7...
  • Seite 169 Erweiterungskarten und Backup Units Netzwerk-Adapter D2755 Bild 73: Steckplatzabdeckung einsetzen - D2755 Ê Platzieren Sie den Controller auf den Befestigungslaschen der Steckplatzabdeckung (1). Ê Schieben Sie die Steckplatzabdeckung vorsichtig auf den Controller, bis die Steckergehäuse in die Öffnungen des Anschlussfelds auf der Steckplatzabdeckung ragen (2).
  • Seite 170 Erweiterungskarten und Backup Units Bild 74: Steckplatzabdeckung befestigen - D2755 Ê Befestigen Sie die Steckplatzabdeckung am Controller mit zwei M3 x 4,5 mm Schrauben. Bild 75: Montierter Netzwerk-Adapter D2755 Upgrade und Maintenance Manual RX200 S7...

  • Seite 171: Sfp+-Transceiver-Module Einbauen

    Erweiterungskarten und Backup Units 9.2.2 SFP+-Transceiver-Module einbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.2.2.1 Benötigte Werkzeuge Ohne Werkzeug ● 9.2.2.2 Erstes SFP+-Transceiver-Modul einbauen Bild 76: Glasfaseranschluss-Schutzstecker entfernen Ê Nehmen Sie das SFP+-Transceiver-Modul aus der Schutzverpackung. Ê Entfernen Sie den Glasfaseranschluss-Stecker aus dem neuen/zusätzlichen SFP+-Transceiver-Modul.
  • Seite 172 Erweiterungskarten und Backup Units Bild 77: Haltebügel entriegeln Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter. Bild 78: Erstes SFP+-Transceiver-Modul einbauen Ê Setzen Sie das SFP+-Transceiver-Modul ein und schieben Sie es so bis zum Anschlag in die Anschlussbuchse. Wenn nur ein Steckplatz mit einem SFP+-Transceiver-Modul ausgerüstet ist, verwenden Sie den linken Anschluss wie abgebildet.
  • Seite 173 Erweiterungskarten und Backup Units Bild 79: Haltebügel verriegeln Ê Klappen Sie den Haltebügel vorsichtig nach oben und verriegeln Sie ihn. Bild 80: Glasfaseranschluss-Schutzstecker anbringen Ê Wenn das SFP+-Transceiver-Modul nicht sofort an einen LC-Anschluss angeschlossen wird, befestigen Sie den Glasfaseranschluss-Schutzstecker an den Glasfaseranschlüssen des Transceivers. Upgrade und Maintenance Manual RX200 S7...

  • Seite 174: Zweites Sfp+-Transceiver-Modul Einbauen

    Erweiterungskarten und Backup Units 9.2.2.3 Zweites SFP+-Transceiver-Modul einbauen Bild 81: Zweites SFP+-Transceiver-Modul einbauen Ê Bauen Sie gegebenenfalls das zweite SFP+-Transceiver-Modul in gleicher Weise ein. Upgrade und Maintenance Manual RX200 S7...

  • Seite 175: Steckplatzabdeckung Von Erweiterungskarte Entfernen

    Erweiterungskarten und Backup Units 9.2.3 Steckplatzabdeckung von Erweiterungskarte entfernen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.2.3.1 Benötigte Werkzeuge Phillips PH2 / (+) No. 2 Schraubenzieher ● 9.2.3.2 Steckplatzabdeckung von Erweiterungskarte entfernen Ê Entfernen Sie die beiden M3 x 4,5 mm Schrauben. Ê...

  • Seite 176: Sfp+-Transceiver-Module Austauschen

    Erweiterungskarten und Backup Units 9.2.4 SFP+-Transceiver-Module austauschen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.2.4.1 Benötigte Werkzeuge Ohne Werkzeug ● 9.2.4.2 SFP+-Transceiver-Modul entfernen Bild 82: Glasfaseranschluss-Schutzstecker entfernen Ê Wenn vorhanden, entfernen Sie den Glasfaseranschluss-Schutzstecker vom SFP+-Transceiver-Modul. ACHTUNG! Bewahren Sie den Schutzstecker zur späteren Verwendung auf. Upgrade und Maintenance Manual RX200 S7...
  • Seite 177 Erweiterungskarten und Backup Units Bild 83: Haltebügel entriegeln Ê Entriegeln Sie den Haltebügel auf dem SFP+-Transceiver-Modul und klappen Sie ihn vorsichtig herunter, um den Transceiver aus der Anschlussbuchse zu entfernen. Upgrade und Maintenance Manual RX200 S7...

  • Seite 178: Sfp+-Transceiver-Modul Einbauen

    Erweiterungskarten und Backup Units Bild 84: SFP+-Transceiver-Modul entfernen Ê Ziehen Sie das SFP+-Transceiver-Modul aus der Anschlussbuchse. Ê Bringen Sie den Glasfaseranschluss-Schutzstecker an den Glasfaseranschlüssen des Transceivers an. Legen Sie das entfernte SFP+-Transceiver-Modul in einen antistatischen Beutel oder eine andere Schutzverpackung. 9.2.4.3 SFP+-Transceiver-Modul einbauen Ê...

  • Seite 179: Erweiterungskarten Und Riser-Karten

    Erweiterungskarten und Backup Units Erweiterungskarten und Riser-Karten Sicherheitshinweise ACHTUNG! Bevor Sie Erweiterungskarten im Server installieren oder daraus ● entfernen, schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Netzstecker aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag kommen.

  • Seite 180: Vorbereitende Schritte

    Erweiterungskarten und Backup Units 9.3.1.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê "BitLocker-Funktion deaktivieren" auf Seite 79 Ê "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê...

  • Seite 181: Erweiterungskarte Einbauen - Steckplatz 1

    Erweiterungskarten und Backup Units 9.3.1.4 Erweiterungskarte einbauen - Steckplatz 1 Ê Bitte lesen Sie die mit der Erweiterungskarte gelieferte Dokumentation. Bild 86: Erweiterungskarte einbauen - Steckplatz 1 Ê Drücken Sie die Erweiterungskarte vorsichtig in den Steckplatz der Riser- Karte (A), bis sie spürbar einrastet (1). Achten Sie darauf, dass die Nase an der Steckplatzabdeckung (B) in die entsprechende Öffnung einrastet (2).

  • Seite 182: Einbau Einer Erweiterungskarte In Riser-Modul 2

    Erweiterungskarten und Backup Units "Server einschalten" auf Seite 77 Ê "BitLocker-Funktion aktivieren" auf Seite 99 Ê "Rack-Tür schließen" auf Seite 78 Ê 9.3.2 Einbau einer Erweiterungskarte in Riser-Modul 2 URU-Komponenten (Upgrade und Repair Units) Zusätzliche Dauer des FW-Updates: 5 Minuten Durchschnittliche Tätigkeitsdauer: 10 Minuten 9.3.2.1 Benötigte Werkzeuge...

  • Seite 183: Steckplatzabdeckung Entfernen - Steckplatz 2 Und Steckplatz 3

    Erweiterungskarten und Backup Units 9.3.2.3 Steckplatzabdeckung entfernen - Steckplatz 2 und Steckplatz 3 Bild 87: Steckplatzabdeckung entfernen - Steckplatz 2 und Steckplatz 3 Ê Ziehen Sie die Steckplatzabdeckung aus Steckplatz 2 (1) und/oder Steckplatz 3 (2). ACHTUNG! Bewahren Sie die Steckplatzabdeckung zur späteren Verwendung auf. Wenn Sie die Erweiterungskarte wieder ausbauen und keine neue dafür einsetzen, müssen Sie die Steckplatzabdeckung wegen der Kühlung, der einzuhaltenden EMV-Vorschriften und des Brandschutzes wieder...

  • Seite 184: Erweiterungskarte Einbauen - Steckplatz 2 Und Steckplatz

    Erweiterungskarten und Backup Units 9.3.2.4 Erweiterungskarte einbauen - Steckplatz 2 und Steckplatz 3 Ê Bitte lesen Sie die mit der Erweiterungskarte gelieferte Dokumentation. Bild 88: Erweiterungskarte einbauen - Steckplatz 2 Bild 89: Erweiterungskarte einbauen - Steckplatz 3 Ê Drücken Sie die Erweiterungskarte vorsichtig in den Steckplatz der Riser- Karte (A), bis sie spürbar einrastet (1).
  • Seite 185 Erweiterungskarten und Backup Units Achten Sie darauf, dass die Nase an der Steckplatzabdeckung (B) in die entsprechende Öffnung einrastet (2). Bild 90: Beispiel: NCSI-Kabel an Erweiterungskarte anschließen Bild 91: Beispiel: Anschließen des NCSI-Kabels an das System Board Ê Wenn erforderlich, stecken Sie die Kabel an den Erweiterungskarten und sonstigen Komponenten an.

  • Seite 186: Abschließende Schritte

    Erweiterungskarten und Backup Units 9.3.2.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 2 einbauen" auf Seite 69 Ê "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê "RAID-Controller-Firmware aktualisieren" auf Seite 88 Ê "Option ROM Scan aktivieren"...

  • Seite 187: Erweiterungskarte Einbauen - Steckplatz 4

    Erweiterungskarten und Backup Units "BitLocker-Funktion deaktivieren" auf Seite 79 Ê "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê "Server öffnen" auf Seite 62 Ê "Riser-Modul 3 entfernen" auf Seite 66 Ê 9.3.3.3 Erweiterungskarte einbauen - Steckplatz 4 Ê...

  • Seite 188: Abschließende Schritte

    Erweiterungskarten und Backup Units Bild 93: Kabel anschließen Ê Wenn erforderlich, stecken Sie die Kabel an der Erweiterungskarte. 9.3.3.4 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen" auf Seite 70 Ê "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê...

  • Seite 189: Erweiterungskarte Aus Riser-Modul 1 Ausbauen

    Erweiterungskarten und Backup Units 9.3.4 Erweiterungskarte aus Riser-Modul 1 ausbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.3.4.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 9.3.4.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen"...

  • Seite 190: Erweiterungskarte Ausbauen - Steckplatz 1

    Erweiterungskarten und Backup Units 9.3.4.3 Erweiterungskarte ausbauen - Steckplatz 1 Bild 94: Erweiterungskarte ausbauen - Steckplatz 1 Ê Ziehen Sie die Erweiterungskarte vom Steckplatz der Riser-Karte. Upgrade und Maintenance Manual RX200 S7...

  • Seite 191: Steckplatzabdeckung Einbauen - Steckplatz 1

    Erweiterungskarten und Backup Units 9.3.4.4 Steckplatzabdeckung einbauen - Steckplatz 1 Bild 95: Steckplatzabdeckung einbauen - Steckplatz 1 Ê Setzen Sie die Steckplatzabdeckung ein. Achten Sie darauf, dass die Nase an der Steckplatzabdeckung (A) in die entsprechende Öffnung einrastet. 9.3.4.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 1 einbauen"...

  • Seite 192: Erweiterungskarte Aus Riser-Modul 2 Ausbauen

    Erweiterungskarten und Backup Units 9.3.5 Erweiterungskarte aus Riser-Modul 2 ausbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.3.5.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 9.3.5.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen"...

  • Seite 193: Erweiterungskarte Ausbauen - Steckplatz 2 Und Steckplatz 3

    Erweiterungskarten und Backup Units 9.3.5.3 Erweiterungskarte ausbauen - Steckplatz 2 und Steckplatz 3 Ê Ziehen Sie ggf. die Kabel von den Erweiterungskarten. Bild 96: Erweiterungskarte ausbauen - Steckplatz 2 Bild 97: Erweiterungskarte einbauen - Steckplatz 3 Ê Ziehen Sie die Erweiterungskarte vom Steckplatz der Riser-Karte. Upgrade und Maintenance Manual RX200 S7...

  • Seite 194: Steckplatzabdeckung Einbauen - Steckplatz 2 Und

    Erweiterungskarten und Backup Units 9.3.5.4 Steckplatzabdeckung einbauen - Steckplatz 2 und Steckplatz 3 Bild 98: Steckplatzabdeckung einbauen - Steckplatz 2 und Steckplatz 3 Ê Setzen Sie die Steckplatzabdeckung von Steckplatz 2 (1) und/oder Steckplatz 3 (2) ein. Achten Sie darauf, dass die Nase an der Steckplatzabdeckung (A) in die entsprechende Öffnung einrastet.

  • Seite 195: Erweiterungskarte Aus Riser-Modul 3 Ausbauen

    Erweiterungskarten und Backup Units 9.3.6 Erweiterungskarte aus Riser-Modul 3 ausbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.3.6.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 9.3.6.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen"...

  • Seite 196: Erweiterungskarte Ausbauen - Steckplatz 4

    Erweiterungskarten und Backup Units 9.3.6.3 Erweiterungskarte ausbauen - Steckplatz 4 Ê Ziehen Sie ggf. die Kabel von der Erweiterungskarte. Bild 99: Erweiterungskarte ausbauen - Steckplatz 4 Ê Nehmen Sie die Erweiterungskarte aus dem Abstandshalter (1). Ê Ziehen Sie die Erweiterungskarte vom Steckplatz der Riser-Karte (2). 9.3.6.4 Abschließende Schritte Führen Sie folgende Prozeduren durch:...

  • Seite 197: Erweiterungskarte In Riser-Modul 1 Austauschen

    Erweiterungskarten und Backup Units 9.3.7 Erweiterungskarte in Riser-Modul 1 austauschen URU-Komponenten (Upgrade und Repair Units) Zusätzliche Dauer des FW-Updates: 5 Minuten Durchschnittliche Tätigkeitsdauer: 10 Minuten Hinweis zur Wiederherstellung von Netzwerk-Einstellungen Beim Austausch eines Netzwerk-Controllers oder des System Boards gehen Netzwerk-Einstellungen verloren und werden durch Standard- Werte ersetzt.

  • Seite 198: Defekte Erweiterungskarte Entfernen

    Erweiterungskarten und Backup Units "Defekte Komponente ermitteln" auf Seite 56 Ê "Riser-Modul 1 entfernen" auf Seite 65 Ê 9.3.7.3 Defekte Erweiterungskarte entfernen Ê Entfernen Sie die Erweiterungskarte, wie in Abschnitt "Erweiterungskarte ausbauen - Steckplatz 1" auf Seite 190 beschrieben. 9.3.7.4 Neue Erweiterungskarte einbauen Ê...

  • Seite 199: Erweiterungskarte In Riser-Modul 2 Austauschen

    Erweiterungskarten und Backup Units Ê Stellen Sie ggf. die LAN Team-Konfigurationen wieder her, siehe dazu "Nach dem Austausch/Upgrade von LAN-Controllern" auf Seite 103. Ê Informieren Sie den Kunden über die geänderten WWN- und MAC- Adressen, siehe "Geänderte MAC-/WWN-Adressen suchen" auf Seite 101.

  • Seite 200: Defekte Erweiterungskarte Entfernen

    Erweiterungskarten und Backup Units "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê "BitLocker-Funktion deaktivieren" auf Seite 79 Ê "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê "Server öffnen" auf Seite 62 Ê...

  • Seite 201: Erweiterungskarte In Riser-Modul 3 Austauschen

    Erweiterungskarten und Backup Units Ê Passen Sie gegebenenfalls Ihre Netzwerk-Einstellungen im Betriebssystem gemäß der vorherigen Konfiguration des ausgetauschten Controllers (Erweiterungskarte oder onboard) an. Die Einrichtung der Netzwerk-Einstellungen sollte durch den Kunden erfolgen. Weitere Informationen finden Sie in Abschnitt "Hinweis zur Wiederherstellung von Netzwerk-Einstellungen"...

  • Seite 202: Vorbereitende Schritte

    Erweiterungskarten und Backup Units 9.3.9.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Defekte Server ermitteln" auf Seite 54 Ê Ê Vergewissern Sie sich gegebenenfalls, alle aktuellen Netzwerk- Einstellungen im Betriebssystem zu notieren. "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê...
  • Seite 203 Erweiterungskarten und Backup Units "Server einschalten" auf Seite 77 Ê "BitLocker-Funktion aktivieren" auf Seite 99 Ê "Rack-Tür schließen" auf Seite 78 Ê Ê Nach dem Austauschen eines Netzwerk-Controllers in einem Server mit dem Betriebssystem Linux, siehe "NIC-Konfigurationsdatei in einer Linux- Umgebung aktualisieren"...

  • Seite 204: Riser-Karte Von Riser-Modul 1 Austauschen

    Erweiterungskarten und Backup Units 9.3.10 Riser-Karte von Riser-Modul 1 austauschen FRU-Komponenten (Field Replaceable Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.3.10.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: Phillips PH2 / (+) No. 2 Schraubenzieher ● 9.3.10.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen"...

  • Seite 205: Neue Riser-Karte Einbauen

    Erweiterungskarten und Backup Units Bild 100: Riser-Karte ausbauen - Steckplatz 1 Ê Entfernen Sie die beiden Schrauben (1). Ê Entfernen Sie die Riser-Karte (2). 9.3.10.4 Neue Riser-Karte einbauen Bild 101: Riser-Karte einbauen - Steckplatz 1 Ê Setzen Sie die Riser-Karte ein (1). Ê...

  • Seite 206: Abschließende Schritte

    Erweiterungskarten und Backup Units 9.3.10.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 1 einbauen" auf Seite 68 Ê "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê "Server einschalten" auf Seite 77 Ê "Rack-Tür schließen"...

  • Seite 207: Defekte Riser-Karte Entfernen

    Erweiterungskarten und Backup Units 9.3.11.3 Defekte Riser-Karte entfernen Ê Entfernen Sie die Erweiterungskarten, wie in Abschnitt "Erweiterungskarte ausbauen - Steckplatz 2 und Steckplatz 3" auf Seite 193 beschrieben. Bild 102: Riser-Karte ausbauen - Steckplatz 2 und Steckplatz 3 Ê Entfernen Sie die beiden Schrauben (1). Ê...

  • Seite 208: Neue Riser-Karte Einbauen

    Erweiterungskarten und Backup Units 9.3.11.4 Neue Riser-Karte einbauen Bild 103: Riser-Karte einbauen - Steckplatz 2 und Steckplatz 3 Ê Setzen Sie die Riser-Karte ein (1). Ê Befestigen Sie die Riser-Karte mit zwei Schrauben (2). Ê Bauen Sie die Erweiterungskarten ein, wie in Abschnitt "Erweiterungskarte einbauen - Steckplatz 2 und Steckplatz 3"...

  • Seite 209: Riser-Karte Von Riser-Modul 3 Austauschen

    Erweiterungskarten und Backup Units 9.3.12 Riser-Karte von Riser-Modul 3 austauschen FRU-Komponenten (Field Replaceable Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.3.12.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: Phillips PH2 / (+) No. 2 Schraubenzieher ● 9.3.12.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen"...

  • Seite 210: Defekte Riser-Karte Entfernen

    Erweiterungskarten und Backup Units 9.3.12.3 Defekte Riser-Karte entfernen Ê Entfernen Sie die Erweiterungskarte, wie in Abschnitt "Erweiterungskarte ausbauen - Steckplatz 4" auf Seite 196 beschrieben. Bild 104: Riser-Karte ausbauen - Steckplatz 4 Ê Entfernen Sie die beiden Schrauben (1). Ê Entfernen Sie die Riser-Karte (2). Upgrade und Maintenance Manual RX200 S7...

  • Seite 211: Neue Riser-Karte Einbauen

    Erweiterungskarten und Backup Units 9.3.12.4 Neue Riser-Karte einbauen Bild 105: Riser-Karte einbauen - Steckplatz 4 Ê Setzen Sie die Riser-Karte ein (1). Ê Befestigen Sie die Riser-Karte mit zwei Schrauben (2). Ê Bauen Sie die Erweiterungskarte ein, wie in Abschnitt "Erweiterungskarte einbauen - Steckplatz 4"...

  • Seite 212: Tfm Austauschen

    Erweiterungskarten und Backup Units 9.3.13 TFM austauschen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 9.3.13.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: Phillips PH1 / (+) No. 1 Schraubenzieher ● 9.3.13.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen"...

  • Seite 213: Neues Tfm Einbauen

    Erweiterungskarten und Backup Units Bild 106: TFM entfernen Ê Entfernen Sie die drei Schrauben (1). Ê Entfernen Sie das TFM (2). 9.3.13.4 Neues TFM einbauen Ê Bauen Sie das neue TFM ein, wie in Abschnitt "TFM auf dem RAID Controller installieren (sofern verfügbar)" auf Seite 225 beschrieben.

  • Seite 214: Backup Units (Bbu/Fbu)

    Erweiterungskarten und Backup Units Backup Units (BBU/FBU) Backup Units sichern bei einem Stromausfall die Speicherinhalte des RAID- Controllers. Sie können eine Backup Unit einbauen. Der Server verfügt je nach verwendetem RAID-Controller über verschiedene Backup Units: – BBU (Battery Backup Unit) –...

  • Seite 215: Bbu-Kabel An Die Batterie Anschließen

    Erweiterungskarten und Backup Units 9.4.1.3 BBU-Kabel an die Batterie anschließen Das BBU-Kabel ist in verschiedenen Längen verfügbar. Sie benötigen das kurze Kabel, wenn der benutzte RAID-Controller im Steckplatz 4 eingebaut ist. Bild 107: BBU-Kabel ansschließen Ê Stecken Sie das BBU-Kabel auf der BBU. ACHTUNG! Achten Sie darauf, dass die Steckerseite mit den drei Punkten nach oben zeigt (siehe Nahansicht).

  • Seite 216: Bbu In Die Halterung Einbauen

    Erweiterungskarten und Backup Units 9.4.1.4 BBU in die Halterung einbauen Bild 108: BBU in die Halterung einbauen Ê Setzen Sie die BBU in einem leichten Winkel unter der rechten Halteklammer an der Halterung ein (1). Ê Klappen Sie die BBU nach unten, bis sie einrastet (2). Upgrade und Maintenance Manual RX200 S7...

  • Seite 217: Bbu Mit Der Halterung Einbauen

    Erweiterungskarten und Backup Units 9.4.1.5 BBU mit der Halterung einbauen Bild 109: Position der Zapfenkopfschrauben Bild 110: BBU mit der Halterung einbauen Ê Setzen Sie die Halterung in das Gehäuse ein, sodass die drei Köpfe der Zapfenschrauben am Gehäuseboden in die offenen Enden der Schlüsselloch-Riegel an der Halterung reichen.

  • Seite 218: Bbu-Kabel An Den Raid-Controller Stecken

    Erweiterungskarten und Backup Units Ê Schieben Sie die Halterung in Pfeilrichtung. Die Köpfe der Zapfenschraube am Gehäuseboden rasten in die offenen Enden der Schlüsselloch-Riegel an der Halterung ein. Ê Stellen Sie sicher, dass der Verriegelungshebel an der Halterung richtig einrastet (siehe Kreis). 9.4.1.6 BBU-Kabel an den RAID-Controller stecken Bild 111: BBU-Kabel an den RAID-Controller stecken...

  • Seite 219: Bbu-Kabel Verlegen

    Erweiterungskarten und Backup Units 9.4.1.7 BBU-Kabel verlegen Bild 112: BBU-Kabel verlegen (Beispiel A) Bild 113: BBU-Kabel verlegen (Beispiel B) Ê Verlegen Sie das BBU-Kabel, wie in der Abbildung gezeigt wird. Upgrade und Maintenance Manual RX200 S7...

  • Seite 220: Abschließende Schritte

    Ê Wenn sich der BBU-Status nach 8 Stunden nicht ändert, versuchen Sie, den erneuten Kalibrierungsvorgang manuell mit dem ServerView RAID Manager zu starten. Wenn auch dieses Verfahren den BBU-Status nicht behebt, wenden Sie sich an Ihren örtlichen Fujitsu-Kundendienstpartner. Upgrade und Maintenance Manual RX200 S7...

  • Seite 221: Fbu Einbauen

    Erweiterungskarten und Backup Units 9.4.2 FBU einbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 15 Minuten ACHTUNG! Wenden Sie beim Anschließen des Kabels nicht zu viel Kraft an, der ● Anschluss ist empfindlich. 9.4.2.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ●...

  • Seite 222: Fbu In Die Halterung Einbauen

    Erweiterungskarten und Backup Units 9.4.2.3 FBU in die Halterung einbauen Bild 114: FBU in die Halterung einbauen (A) Ê Setzen Sie die FBU in einem leichten Winkel unter der rechten Halteklammer an der Halterung ein. Ê Schieben Sie die FBU nach unten, bis sie einrastet. Upgrade und Maintenance Manual RX200 S7...

  • Seite 223: Fbu-Kabel An Die Fbu Anschließen

    Erweiterungskarten und Backup Units Bild 115: FBU in die Halterung einbauen (B) Ê Stellen Sie sicher, dass die FBU wie dargestellt ordnungsgemäß in der Halterung sitzt. 9.4.2.4 FBU-Kabel an die FBU anschließen Das FBU-Kabel ist in verschiedenen Längen verfügbar. Sie benötigen das kurze Kabel, wenn der benutzte RAID-Controller im Steckplatz 4 eingebaut ist.

  • Seite 224: Fbu Mit Der Halterung Einbauen

    Erweiterungskarten und Backup Units 9.4.2.5 FBU mit der Halterung einbauen Bild 117: Position der Zapfenkopfschrauben Bild 118: FBU mit der Halterung einbauen Ê Setzen Sie die Halterung in das Gehäuse ein, sodass die drei Köpfe der Zapfenschrauben am Gehäuseboden in die offenen Enden der Schlüsselloch-Riegel an der Halterung reichen.

  • Seite 225: Tfm Auf Dem Raid Controller Installieren (Sofern Verfügbar)

    Erweiterungskarten und Backup Units Ê Schieben Sie die Halterung in Pfeilrichtung. Die Köpfe der Zapfenschraube am Gehäuseboden rasten in die offenen Enden der Schlüsselloch-Riegel an der Halterung ein. Ê Stellen Sie sicher, dass der Verriegelungshebel an der Halterung richtig einrastet (siehe Kreis). 9.4.2.6 TFM auf dem RAID Controller installieren (sofern verfügbar) Bild 119: TFM-Kit...

  • Seite 226: Fbu-Kabel An Den Raid-Controller Stecken

    Erweiterungskarten und Backup Units Ê Befestigen Sie das TFM auf dem RAID Controller mit den drei Schrauben des TFM-Kits (2). 9.4.2.7 FBU-Kabel an den RAID-Controller stecken Bild 121: FBU-Kabel an den RAID-Controller stecken Ê Installieren Sie einen RAID-Controller, siehe dazu Abschnitt "Erweiterungskarte einbauen - Steckplatz 2 und Steckplatz 3"...

  • Seite 227: Abschließende Schritte

    Erweiterungskarten und Backup Units Bild 123: FBU-Kabel verlegen (Beispiel B) Ê Verlegen Sie das FBU-Kabel, wie in der Abbildung gezeigt wird. 9.4.2.9 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen" auf Seite 70 Ê "Server schließen" auf Seite 71 Ê...

  • Seite 228: Bbu Ausbauen

    Erweiterungskarten und Backup Units 9.4.3 BBU ausbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 15 Minuten ACHTUNG! Wenden Sie beim Anschließen des Kabels nicht zu viel Kraft an, der ● Anschluss ist empfindlich. Entsorgen Sie gebrauchte Batterien ordnungsgemäß. Von Kindern ●...

  • Seite 229: Bbu-Kabel Vom Raid-Controller Trennen

    Erweiterungskarten und Backup Units 9.4.3.3 BBU-Kabel vom RAID-Controller trennen Bild 124: BBU-Kabel vom RAID-Controller trennen Ê Trennen Sie das BBU-Kabel vom RAID-Controller (siehe Kreis). Upgrade und Maintenance Manual RX200 S7...

  • Seite 230: Bbu Mit Der Halterung Ausbauen

    Erweiterungskarten und Backup Units 9.4.3.4 BBU mit der Halterung ausbauen Bild 125: BBU mit der Halterung ausbauen Ê Heben Sie den grünen Verriegelungshebel an der Halterung (siehe Kreis) an und schieben Sie die Halterung so weit wie möglich in Pfeilrichtung. Danach sollten die Köpfe der Zapfenschrauben am Gehäuseboden in die offenen Enden der Schlüsselloch-Riegel an der Halterung ragen.

  • Seite 231: Bbu Aus Der Halterung Entfernen

    Erweiterungskarten und Backup Units 9.4.3.5 BBU aus der Halterung entfernen Bild 126: BBU aus der Halterung entfernen Ê Drücken Sie auf die Halteklammer an der Halterung (1), heben Sie die Batterie an der Unterseite an und entfernen Sie die BBU in einem leichten Winkel aus der Halterung (2).

  • Seite 232: Abschließende Schritte

    Erweiterungskarten und Backup Units 9.4.3.7 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen" auf Seite 70 Ê "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê "Server einschalten" auf Seite 77 Ê "Rack-Tür schließen"...

  • Seite 233: Vorbereitende Schritte

    Erweiterungskarten und Backup Units 9.4.4.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê "Server öffnen" auf Seite 62 Ê...

  • Seite 234: Fbu Mit Der Halterung Ausbauen

    Erweiterungskarten und Backup Units 9.4.4.4 FBU mit der Halterung ausbauen Bild 129: FBU mit der Halterung ausbauen Ê Heben Sie den grünen Verriegelungshebel an der Halterung (siehe Kreis) an und schieben Sie die Halterung so weit wie möglich in Pfeilrichtung. Danach sollten die Köpfe der Zapfenschrauben am Gehäuseboden in die offenen Enden der Schlüsselloch-Riegel an der Halterung ragen.

  • Seite 235: Fbu-Kabel Von Der Fbu Trennen

    Erweiterungskarten und Backup Units 9.4.4.5 FBU-Kabel von der FBU trennen Bild 130: FBU-Kabel von der FBU trennen Ê Trennen Sie das FBU-Kabel von der FBU. Upgrade und Maintenance Manual RX200 S7...

  • Seite 236: Fbu Aus Der Halterung Entfernen

    Erweiterungskarten und Backup Units 9.4.4.6 FBU aus der Halterung entfernen Bild 131: FBU aus der Halterung entfernen Ê Ziehen Sie die FBU in einem leichten Winkel aus der Halterung. 9.4.4.7 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen" auf Seite 70 Ê...

  • Seite 237: Bbu Austauschen

    Erweiterungskarten und Backup Units 9.4.5 BBU austauschen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 15 Minuten ACHTUNG! Wenden Sie beim Anschließen des Kabels nicht zu viel Kraft an, der ● Anschluss ist empfindlich. Entsorgen Sie gebrauchte Batterien ordnungsgemäß. Von Kindern ●...

  • Seite 238: Defekte Bbu Ausbauen

    Erweiterungskarten und Backup Units 9.4.5.3 Defekte BBU ausbauen Ê Entfernen Sie das BBU mit der Halterung, wie in Abschnitt "BBU mit der Halterung ausbauen" auf Seite 230 beschrieben. Ê Entfernen Sie das BBU aus der Halterung, wie in Abschnitt "BBU aus der Halterung entfernen"...
  • Seite 239 Ê Wenn sich der BBU-Status nach 8 Stunden nicht ändert, versuchen Sie, den erneuten Kalibrierungsvorgang manuell mit dem ServerView RAID Manager zu starten. Wenn auch dieses Verfahren den BBU-Status nicht behebt, wenden Sie sich an Ihren örtlichen Fujitsu-Kundendienstpartner. Upgrade und Maintenance Manual RX200 S7...

  • Seite 240: Fbu Austauschen

    Erweiterungskarten und Backup Units 9.4.6 FBU austauschen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 15 Minuten ACHTUNG! Wenden Sie beim Anschließen des Kabels nicht zu viel Kraft an, der ● Anschluss ist empfindlich. Entsorgen Sie gebrauchte Batterien ordnungsgemäß. Von Kindern ●...

  • Seite 241: Defekte Fbu Entfernen

    Erweiterungskarten und Backup Units 9.4.6.3 Defekte FBU entfernen Ê Entfernen Sie die FBU mit der Halterung, wie in Abschnitt "FBU mit der Halterung ausbauen" auf Seite 234 beschrieben. Ê Stecken Sie das FBU-Kabel aus der FBU, wie in Abschnitt "FBU-Kabel von der FBU trennen"...
  • Seite 242 Erweiterungskarten und Backup Units Upgrade und Maintenance Manual RX200 S7...

  • Seite 243: Arbeitsspeicher

    Arbeitsspeicher Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten Speichermodule von ● Drittanbietern. Weitere Informationen zu unterstützten Speichermodulen finden Sie in Abschnitt "Grundlegende Informationen" auf Seite 244. Dies könnte zu einem elektrischen Schlag, einem Brand oder zu Ausfällen führen. Speichermodule können auch nach dem Herunterfahren heiß sein. ●...

  • Seite 244: Grundlegende Informationen

    Arbeitsspeicher 10.1 Grundlegende Informationen Slot riser card / slot 4 Front LAN M CN101 CPU 2 DIMM 1E CPU 2 DIMM 2E CPU 2 DIMM 3E SKU Key CPU 2 DIMM 1F CPU 2 DIMM 2F CPU 2 DIMM 3F CPU 1 DIMM 1C CPU 1 DIMM 2C CPU 1 DIMM 3C...
  • Seite 245 (Registered DIMMs) UDIMMs DDR3-1333 ECC oder (Unbuffered DIMMs) PC3-10600 nicht--ECC LRDIMMs DDR3-1600 (Load-Reduced DIMMs) PC3-12800 SR: Single-Rank, DR: Dual-Rank, QR: Quad-Rank Systemrelevante Informationen finden Sie im Konfigurator des Servers: Für EMEA: http://ts.fujitsu.com/products/standard_servers/rack/primergy_rx200s7.html Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ Upgrade und Maintenance Manual RX200 S7...

  • Seite 246: Speicherreihenfolge

    Arbeitsspeicher 10.1.1 Speicherreihenfolge 10.1.1.1 Bestückungsregeln – Verwenden Sie zuerst den Speichersteckplatz 1/Kanal A (DIMM 1A). – Bei Dual-Prozessor-Konfigurationen bestücken Sie Speichersteckplatz 1/Kanal E (DIMM 1E) an zweiter Stelle. – In allen Kanälen muss Speichersteckplatz 1 vor Steckplatz 2 bestückt werden. Steckplatz 2 muss vor Steckplatz 3 bestückt werden (für alle CPUs).

  • Seite 247: Independent Channel Modus

    Arbeitsspeicher 10.1.1.2 Independent Channel Modus Channel DIMM 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G Upgrade und Maintenance Manual RX200 S7...

  • Seite 248: Mirrored-Channel- Und Performance-Modus

    Arbeitsspeicher Hinweise zum Independent Channel Modus – Grau markierte Konfigurationen sind nur bei registrierten DIMMs (RDIMMs und LR-DIMMs) möglich. 10.1.1.3 Mirrored-Channel- und Performance-Modus Channel DIMM 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G Hinweise zu Mirrored-Channel- und Performance-Modus –...

  • Seite 249: Rank-Sparing-Modus

    Arbeitsspeicher 10.1.1.4 Rank-Sparing-Modus Single-/Dual-Rank-RDIMMs Channel DIMM 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G # DIMMs Dual CPU configuration (if all modules are of the same capacity) Upgrade und Maintenance Manual RX200 S7...
  • Seite 250 Arbeitsspeicher 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G DIMM DIMM Dual CPU configuration Dual CPU configuration (if modules are of different capacities) (if modules are of different capacities) Weitere Bestückungsregeln sind in Abschnitt "Hinweise zum Rank- Sparing-Modus"...
  • Seite 251 Arbeitsspeicher Quad-Rank RDIMMs Channel DIMM 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G # DIMMs Dual CPU configuration (if all modules are of the same capacity) Upgrade und Maintenance Manual RX200 S7...
  • Seite 252 Arbeitsspeicher 1A 2A 1B 2B 1D 2D 1C 2C 1E 2E 1F 2F 1H 2H 1G 2G DIMM DIMM Dual CPU configuration Dual CPU configuration (if modules are of different capacities) (if modules are of different capacities) Hinweise zum Rank-Sparing-Modus –...
  • Seite 253 Arbeitsspeicher – Um den Kühlanforderungen gerecht zu werden, bestücken Sie die Speicherkanäle an abwechselnden Seiten des Prozessors: Reihen- CPU 1 CPU 2 folge Kanal A Kanal E Kanal C Kanal G Kanal B Kanal F Kanal D Kanal H Upgrade und Maintenance Manual RX200 S7...

  • Seite 254: Speichermodul Einbauen

    Arbeitsspeicher 10.2 Speichermodul einbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 10.2.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 10.2.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê...

  • Seite 255: Speichermodul Einbauen

    Arbeitsspeicher 10.2.4 Speichermodul einbauen Bild 133: Befestigungsklammern öffnen Ê Drücken Sie die Befestigungsklammern an beiden Seiten des betreffenden Speichersteckplatzes nach außen. Bild 134: Speichermodul einbauen Ê Drücken Sie das Speichermodul vorsichtig in den Einbauplatz (1), bis die seitlichen Halterungen am Speichermodul einrasten (2). 10.2.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Lufthutze einbauen"...

  • Seite 256: Speichermodul Ausbauen

    Arbeitsspeicher 10.3 Speichermodul ausbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 10.3.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 10.3.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê...

  • Seite 257: Speichermodul Ausbauen

    Arbeitsspeicher 10.3.3 Speichermodul ausbauen Bild 135: Speichermodul ausbauen Ê Drücken Sie die Befestigungsklammern an beiden Seiten des betreffenden Speichersteckplatzes nach außen (1). Ê Ziehen Sie das Speichermodul aus dem Steckplatz (2). 10.3.4 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Lufthutze einbauen" auf Seite 67 Ê...

  • Seite 258: Speichermodul Austauschen

    Arbeitsspeicher 10.4 Speichermodul austauschen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten 10.4.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 10.4.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê...

  • Seite 259: Neues Speichermodul Einbauen

    Arbeitsspeicher 10.4.4 Neues Speichermodul einbauen Ê Bauen Sie das Speichermodul ein, wie in Abschnitt "Speichermodul einbauen" auf Seite 255 beschrieben. 10.4.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Lufthutze einbauen" auf Seite 67 Ê "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen"...
  • Seite 260 Arbeitsspeicher Upgrade und Maintenance Manual RX200 S7...

  • Seite 261: Prozessoren

    Prozessoren Sicherheitshinweise ACHTUNG! Installieren Sie keine nicht unterstützten Prozessoren. Weitere ● Informationen zu unterstützten Prozessoren finden Sie in Abschnitt "Unterstützte Prozessoren" auf Seite 262. Leiterplatten und gelötete Teile der internen Optionen sind ● ungeschützt und können durch statische Elektrizität beschädigt werden.

  • Seite 262: Grundlegende Informationen

    – unterstützte CPUs von 60 W bis 135 W – Core-Frequenzen von mehr als 3 GHz Systemrelevante Informationen finden Sie im Konfigurator des Servers: Für EMEA: http://ts.fujitsu.com/products/standard_servers/rack/primergy_rx200s7.html Für Japan: http://jp.fujitsu.com/platform/server/primergy/system/ 11.1.2 Allgemeine Bestückungsvorschriften Beide CPUs müssen vom gleichen Typ sein.

  • Seite 263: Auf Dual-Prozessor-Konfiguration Hochrüsten

    Prozessoren 11.2 Auf Dual-Prozessor-Konfiguration hochrüsten FRU-Komponenten (Field Replaceable Units) Zusätzliche Dauer des BIOS Flashs: 5 Minuten Durchschnittliche Tätigkeitsdauer: 15 Minuten ACHTUNG! – Prozessoren sind Bausteine, die äußerst empfindlich auf elektrostatische Entladungen reagieren und daher stets mit Vorsicht zu behandeln sind. Nach Entnahme eines Prozessors aus seiner Schutzhülle oder aus einem Sockel legen Sie ihn mit seiner glatten Oberfläche auf eine nichtleitende, antistatische Oberfläche.

  • Seite 264: Vorbereitende Schritte

    Prozessoren 11.2.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê "BitLocker-Funktion deaktivieren" auf Seite 79 Ê "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê...
  • Seite 265 Prozessoren Bild 138: Sockelhebel öffnen 2 Ê Drücken Sie den Sockelhebel mit dem Zeichen Geschlossen 1 nach unten und vom Sockel weg, um ihn zu lösen (1). Ê Klappen Sie den Sockelhebel vollständig zurück (2). Bild 139: Prozessorhalterung öffnen (A) Ê...
  • Seite 266 Prozessoren Bild 140: Prozessorhalterung öffnen (B) Ê Öffnen Sie die Prozessorhalterung vollständig. ACHTUNG! Berühren oder verbiegen Sie nicht die Federkontakte des Prozessorsockels. Ê Vergewissern Sie sich, dass die Prozessorhalterung vollständig geöffnet ist. Upgrade und Maintenance Manual RX200 S7...
  • Seite 267 Prozessoren Bild 141: Prozessor installieren Ê Fassen Sie den Prozessor mit Ihrem Daumen und Zeigefinger. Ê Achten Sie darauf, dass sich die vier Einkerbungen im Prozessor an den Pfosten im Sockel (siehe Nahansicht) ausrichten. Ê Senken Sie den Prozessor geradlinig auf den Sockel ab, ohne ihn im Sockel anzuwinkeln oder zu verschieben.
  • Seite 268 Prozessoren Bild 142: Prozessorhalterung schließen Ê Setzen Sie die Prozessorhalterung sorgfältig auf den Prozessor. Bild 143: Schutzabdeckung des Sockels entfernen Ê Beim Schließen der Prozessorhalterung wird die Schutzsockelabdeckung automatisch gelöst. Upgrade und Maintenance Manual RX200 S7...
  • Seite 269 Prozessoren Ê Entfernen Sie die Sockelabdeckung und bewahren Sie sie für einen späteren Einsatz auf. ACHTUNG! Bringen Sie stets die Sockelabdeckung an, wenn Sie den Prozessor aus dem Sockel entfernen! Bild 144: Sockelhebel schließen 2 Ê Schließen Sie die Prozessorhalterung und halten Sie sie geschlossen. Ê...

  • Seite 270: Kühlkörper Einbauen

    Prozessoren Bild 145: Sockelhebel schließen 1 Ê Schließen Sie den Sockelhebel mit dem Zeichen Geschlossen 1 (1) und haken Sie ihn unter dem Haltehebel der Prozessorhalterung ein (2). 11.2.4 Kühlkörper einbauen Prozessoren mit 135 W benötigen bestimmte Kühlkörper (Teilenummer V26898-B964-V3). Bild 146: Kühlkörper (Teilenummer V26898-B964-V3) Upgrade und Maintenance Manual RX200 S7...
  • Seite 271 Prozessoren Ê Ziehen Sie die Schutzkappe vom Kühlkörper ab. ACHTUNG! Stellen Sie sicher, dass Sie die Wärmeleitpaste an der Unterseite des Kühlkörpers nicht berühren. Bild 147: Kühlkörper einbauen Ê Richten Sie den Kühlkörper aus und setzen Sie ihn auf den Prozessorsockel.

  • Seite 272: Arbeitsspeicher Erweitern

    Prozessoren 11.2.5 Arbeitsspeicher erweitern Ê Wählen Sie eine entsprechende Speicherkonfiguration für "Zwei bestückte CPUs" aus, wie in Abschnitt "Speicherreihenfolge" auf Seite 246 beschrieben. Ê Bauen Sie Laufwerke ein, wie in Abschnitt "Speichermodul einbauen" auf Seite 254 beschrieben. 11.2.6 Zwei zusätzliche Lüftermodule einbauen Bild 148: Schwämme entfernen Ê...

  • Seite 273: Abschließende Schritte

    Prozessoren Ê Bauen Sie zwei Lüftermodule in den Systemlüftereinbauplätzen "FAN 7/8" und "FAN 9/10" ein, wie in Abschnitt "Neues Lüftermodul einbauen" auf Seite 154 beschrieben. 11.2.7 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Lufthutze einbauen" auf Seite 67 Ê "Server schließen" auf Seite 71 Ê...

  • Seite 274: Prozessor Austauschen

    Prozessoren 11.3 Prozessor austauschen FRU-Komponenten (Field Replaceable Units) Zusätzliche Dauer des BIOS Flashs: 5 Minuten Durchschnittliche Tätigkeitsdauer: 15 Minuten ACHTUNG! Prozessoren sind Bausteine, die äußerst empfindlich auf elektrostatische Entladungen reagieren und daher stets mit Vorsicht zu behandeln sind. Nach Entnahme eines Prozessors aus seiner Schutzhülle oder aus einem Sockel legen Sie ihn mit seiner glatten Oberfläche auf eine nichtleitende, antistatische Oberfläche.

  • Seite 275: Kühlkörper Entfernen

    Prozessoren "Server öffnen" auf Seite 62 Ê "Lufthutze ausbauen" auf Seite 67 Ê 11.3.3 Kühlkörper entfernen Bild 150: Kühlkörper entfernen Ê Lösen Sie die vier Schrauben des Kühlkörpers über Kreuz, entsprechend der Nummerierung. Ê Bewegen Sie den Kühlkörper leicht hin und her, um ihn vom Prozessor zu lösen.

  • Seite 276: Unterseite Des Kühlkörpers Und Prozessoroberfläche Reinigen

    Prozessoren 11.3.4 Unterseite des Kühlkörpers und Prozessoroberfläche reinigen Ê Entfernen Sie die Überreste der Wärmeleitpaste auf der Unterseite des Kühlkörpers und der Prozessoroberfläche. Ê Reinigen Sie die Unterseite des Kühlkörpers und die Prozessoroberfläche mit einem fusselfreien Tuch. 11.3.5 Defekten Prozessor ausbauen Bild 151: Sockelhebel öffnen 1 Ê...
  • Seite 277 Prozessoren Bild 152: Sockelhebel öffnen 2 Ê Drücken Sie den Sockelhebel mit dem Zeichen Geschlossen 1 nach unten und vom Sockel weg, um ihn zu lösen (1). Ê Klappen Sie den Sockelhebel vollständig zurück (2). Bild 153: Prozessorhalterung öffnen (A) Ê...
  • Seite 278 Prozessoren Bild 154: Prozessorhalterung öffnen (B) Ê Prozessorhalterung vollständig öffnen Upgrade und Maintenance Manual RX200 S7...
  • Seite 279 Prozessoren Bild 155: Prozessor entnehmen Ê Heben Sie vorsichtig den Prozessor senkrecht aus seinem Sockel. ACHTUNG! Berühren oder verbiegen Sie nicht die Federkontakte des Prozessorsockels. Ê Entfernen Sie die Überreste der Wärmeleitpaste von der Auflagefläche des Prozessors gründlich mit einem fusselfreien Tuch. Ê...

  • Seite 280: Neuen Prozessor Einbauen

    Prozessoren 11.3.6 Neuen Prozessor einbauen Ê Entfernen Sie die Schutzabdeckung von der Unterseite des Prozessors. Bild 156: Prozessor installieren Ê Fassen Sie den Prozessor mit Ihrem Daumen und Zeigefinger. Ê Achten Sie darauf, dass sich die vier Einkerbungen im Prozessor an den Pfosten im Sockel (siehe Nahansicht) ausrichten.
  • Seite 281 Prozessoren – Berühren Sie niemals die Unterseite des Prozessors. Bereits leichte Verunreinigungen wie Hautfett können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören. – Achten Sie darauf, dass Sie nicht die Prozessorkanten zerkratzen oder Dellen machen. Bild 157: Prozessorhalterung schließen Ê...
  • Seite 282 Prozessoren Bild 158: Sockelhebel schließen 2 Ê Schließen Sie die Prozessorhalterung und halten Sie sie geschlossen. Ê Schließen Sie den Sockelhebel mit dem Zeichen Geschlossen 1 (1) und haken Sie ihn unter dem Haltehebel der Prozessorhalterung ein, um die Prozessorhalterung zu fixieren (2). Bild 159: Sockelhebel schließen 1 Ê...

  • Seite 283: Wärmeleitpaste Auf Die Prozessoroberfläche Auftragen

    Prozessoren 11.3.7 Wärmeleitpaste auf die Prozessoroberfläche auftragen – Für Japan muss der zuständige Servicetechniker die separat bereitgestellten Anweisungen befolgen. – Wenn Austausch-Kit für den Prozessor einen neuen Kühlkörper umfasst, wurde bereits eine dünne Schicht Wärmeleitpaste auf die untere Oberfläche aufgetragen. Fahren Sie in diesem Fall mit Abschnitt "Kühlkörper einbauen"...
  • Seite 284 Prozessoren Bild 161: Wärmeleitpaste auftragen Ê Tragen Sie eine kleine punktförmige Menge der Wärmeleitpaste wie dargestellt zur Mitte der Prozessoroberfläche hin auf (1,0 Gramm, siehe Beschreibung oben). ACHTUNG! Mischen Sie keine unterschiedlichen Arten Wärmeleitpaste. Upgrade und Maintenance Manual RX200 S7...

  • Seite 285: Kühlkörper Einbauen

    Prozessoren 11.3.8 Kühlkörper einbauen Prozessoren mit 135 W benötigen bestimmte Kühlkörper (Teilenummer V26898-B964-V3). Bild 162: Kühlkörper einbauen Ê Richten Sie den Kühlkörper aus und setzen Sie ihn auf den Prozessorsockel. Ê Setzen Sie die Schrauben vorsichtig in die Löcher ein. Achten Sie darauf, dass sie dabei senkrecht stehen.

  • Seite 286: Abschließende Schritte

    Prozessoren 11.3.9 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Lufthutze einbauen" auf Seite 67 Ê "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê "System Board-BIOS und iRMC aktualisieren" auf Seite 85 Ê "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 93 Ê...

  • Seite 287: Defekten Kühlkörper Ausbauen

    Prozessoren "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê "Server öffnen" auf Seite 62 Ê "Lufthutze ausbauen" auf Seite 67 Ê 11.4.3 Defekten Kühlkörper ausbauen Ê Entfernen Sie den Kühlkörper wie in Abschnitt "Kühlkörper entfernen"...
  • Seite 288 Prozessoren Upgrade und Maintenance Manual RX200 S7...

  • Seite 289: Optisches Laufwerk

    Optisches Laufwerk Sicherheitshinweise ACHTUNG! Bevor Sie ein bedienbares Laufwerk im Server installieren oder ● daraus entfernen, schalten Sie den Server, alle Peripheriegeräte und alle sonstigen angeschlossenen Geräte aus. Ziehen Sie außerdem alle Netzstecker aus der Steckdose. Anderenfalls kann es zu einem elektrischen Schlag kommen.

  • Seite 290: Grundlegende Informationen

    Optisches Laufwerk 12.1 Grundlegende Informationen Bei Konfigurationen mit bis zu vier HDD/SSD-Modulen kann ein optisches 5,25- Zoll-Slimline-Laufwerk (ODD) im unteren rechten Einbauplatz eingebaut werden (siehe Abbildung 249 auf Seite 389). 12.2 Optisches Laufwerk einbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 10 Minuten 12.2.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ●...

  • Seite 291: Leermodul Ausbauen

    Optisches Laufwerk 12.2.3 Leermodul ausbauen Bild 163: Leermodul ausbauen Ê Drücken Sie die Verriegelung in Pfeilrichtung, bis sie sich löst (1). Ê Schieben Sie das Leermodul aus dem Einbauplatz (2). Bild 164: Leermodul aus dem Einbaurahmen nehmen Ê Ziehen Sie den Einbaurahmen an beiden Seiten nach außen (1). Upgrade und Maintenance Manual RX200 S7...

  • Seite 292: Optisches Laufwerk Einbauen

    Optisches Laufwerk Stellen Sie sicher, dass die Stifte am Einbaurahmen sich von den Schraublöchern des Leermoduls lösen. Ê Nehmen Sie das Leermodul heraus. ACHTUNG! Bewahren Sie das Leermodul auf. Wenn Sie das bedienbare Laufwerk wieder ausbauen und kein neues dafür einsetzen, müssen Sie das Leermodul zum Zweck der Kühlung, der Einhaltung der EMV- Vorschriften und des Brandschutzes erneut einbauen.

  • Seite 293: Abschließende Schritte

    Optisches Laufwerk Bild 166: Optisches Laufwerk einbauen Ê Schieben Sie das optische Laufwerk in den Einbauplatz, bis es einrastet. 12.2.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê...

  • Seite 294: Optisches Laufwerk Entfernen

    Optisches Laufwerk 12.3 Optisches Laufwerk entfernen FRU-Komponenten (Field Replaceable Units) Durchschnittliche Tätigkeitsdauer: 10 Minuten 12.3.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 12.3.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê...

  • Seite 295: Optisches Laufwerk Entfernen

    Optisches Laufwerk 12.3.3 Optisches Laufwerk entfernen Bild 167: Optisches Laufwerk entfernen Ê Drücken Sie die Verriegelung in Pfeilrichtung, bis sie sich löst (1). Ê Schieben Sie das optische Laufwerk aus dem Einbauplatz (2). Upgrade und Maintenance Manual RX200 S7...
  • Seite 296 Optisches Laufwerk Bild 168: Optisches Laufwerk aus dem Einbaurahmen entfernen Ê Ziehen Sie den Einbaurahmen an beiden Seiten nach außen (1). Stellen Sie sicher, dass die Stifte am Einbaurahmen sich von den Schraublöchern des optischen Laufwerks lösen. Ê Enfernen Sie das optisches Laufwerk. Upgrade und Maintenance Manual RX200 S7...

  • Seite 297: Leermodul Einbauen

    Optisches Laufwerk 12.3.4 Leermodul einbauen Bild 169: Leermodul in den Einbaurahmen einbauen Ê Leermodul in den Einbaurahmen einsetzen Die Stifte am Einbaurahmen greifen in die Schraublöcher des Leermoduls und fixieren es in dieser Einbauposition. Bild 170: Leermodul einbauen Ê Schieben Sie das Leermodul hinein, bis es einrastet. Upgrade und Maintenance Manual RX200 S7...

  • Seite 298: Abschließende Schritte

    Optisches Laufwerk 12.3.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê "Server einschalten" auf Seite 77 Ê "BitLocker-Funktion aktivieren" auf Seite 99 Ê "Rack-Tür schließen" auf Seite 78 Ê...

  • Seite 299: Defektes Optisches Laufwerk Entfernen

    Optisches Laufwerk "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê "Server öffnen" auf Seite 62 Ê 12.4.3 Defektes optisches Laufwerk entfernen Ê Entfernen Sie das optische Laufwerk, wie in Abschnitt "Optisches Laufwerk entfernen" auf Seite 295 beschrieben. 12.4.4 Neues optisches Laufwerk einbauen Ê...
  • Seite 300 Optisches Laufwerk Upgrade und Maintenance Manual RX200 S7...

  • Seite 301: Frontpanel- Und Front-Vga-/Lan-Modul

    Das Frontpanel-Modul besteht aus dem Frontpanel-Board, einem Frontpanel und einer Halterung. Diese Komponenten sind bereits vormontiert. Die Chassis-ID des PRIMERGY RX200 S7 Servers ist sowohl auf dem Frontpanel-Board als auch auf dem System Board gespeichert. Nach dem Austausch des Frontpanel-Moduls muss die ChassisID-Prom des Frontpanel-Boards programmiert werden.

  • Seite 302: Front-Vga- Und/Oder Front-Lan-Modul Einbauen

    Frontpanel- und Front-VGA-/LAN-Modul 13.2 Front-VGA- und/oder Front-LAN-Modul einbauen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 10 Minuten 13.2.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 13.2.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê...

  • Seite 303: Front-Vga-/Lan-Modul Ausbauen

    Frontpanel- und Front-VGA-/LAN-Modul 13.2.3 Front-VGA-/LAN-Modul ausbauen Bild 171: Front-VGA-/LAN-Modul ausbauen Ê Heben Sie den grünen Touchpoint an (1). Ê Ziehen Sie das Front-VGA-/LAN-Modul aus dem Einbauplatz (2). Upgrade und Maintenance Manual RX200 S7...

  • Seite 304: Abdeckungen Entfernen

    Frontpanel- und Front-VGA-/LAN-Modul 13.2.4 Abdeckungen entfernen Bild 172: Abdeckungen entfernen Ê Brechen Sie die Abdeckung des Front-VGA-Anschlusses (A) und/oder Front-LAN-Anschlusses (B) heraus. 13.2.5 Front-VGA-Anschluss installieren Bild 173: Front-VGA-Anschluss einsetzen Ê Setzen Sie den Front-VGA-Anschluss von innen ein. Upgrade und Maintenance Manual RX200 S7...

  • Seite 305: Front-Lan-Anschluss Installieren

    Frontpanel- und Front-VGA-/LAN-Modul Bild 174: Front-VGA-Anschluss befestigen Ê Befestigen Sie den Front-VGA-Anschluss mit den beiden Schrauben (siehe Kreise). Ê Verstauen Sie das Front-VGA-Kabel in den Führungen (A). 13.2.6 Front-LAN-Anschluss installieren Ê Drehen Sie das Front-VGA-/LAN-Modul um. Bild 175: Front-LAN-Anschluss einsetzen Ê...
  • Seite 306 Frontpanel- und Front-VGA-/LAN-Modul Bild 176: Front-LAN-Anschluss nach unten drücken Ê Drücken Sie den Front-LAN-Anschluss nach unten. Bild 177: Front-LAN-Anschluss nach vorne schieben Ê Schieben Sie den Front-LAN-Anschluss nach vorne, bis die Haken einrasten (siehe Nahansicht). Upgrade und Maintenance Manual RX200 S7...
  • Seite 307 Frontpanel- und Front-VGA-/LAN-Modul Ê Drehen Sie das Front-VGA-/LAN-Modul um. Bild 178: Front-LAN-Kabel verstauen Ê Verstauen Sie das Front-LAN-Kabel in den Führungen (A). Upgrade und Maintenance Manual RX200 S7...

  • Seite 308: Front-Vga-/Lan-Modul Einbauen

    Frontpanel- und Front-VGA-/LAN-Modul 13.2.7 Front-VGA-/LAN-Modul einbauen Bild 179: Front-VGA-/LAN-Modul einbauen Ê Führen Sie die freien Enden der Kabel durch den Einbauplatz. Ê Schieben Sie das Front-VGA-/LAN-Modul von vorne (1) in den Einbauplatz, bis der Verriegelungsmechanismus einrastet (2). Upgrade und Maintenance Manual RX200 S7...

  • Seite 309: Front-Vga-Kabel Anschließen

    Frontpanel- und Front-VGA-/LAN-Modul 13.2.8 Front-VGA-Kabel anschließen Bild 180: Front-VGA-Kabel anschließen Ê Verlegen Sie das Front-VGA-Kabel, wie im Foto gezeigt. Ê Schließen Sie das Front-VGA-Kabel an den System Board-Anschluss "FRONT VGA" an. 13.2.9 Front-LAN-Kabel anschließen Die Front-LAN-Karte ist in ihrem Halter vormontiert. Bild 181: Front-LAN-Kabel an Front-LAN-Karte anschließen Ê...

  • Seite 310: Front-Lan-Karte Einbauen

    Frontpanel- und Front-VGA-/LAN-Modul 13.2.10 Front-LAN-Karte einbauen Bild 182: Front-LAN-Karte einbauen Ê Drücken Sie die Front-LAN-Karte mit ihrem Halter vorsichtig in den Einbauplatz "FRONT LAN M", bis sie einrastet (siehe Kreis). Ê Verstauen Sie das Front-LAN-Kabel hinter dem Frontpanel-Modul. 13.2.11 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen"...

  • Seite 311: Front Management Lan-Anschluss Benutzen

    Frontpanel- und Front-VGA-/LAN-Modul 13.2.12 Front Management LAN-Anschluss benutzen Gehen Sie wie folgt vor, um über den Front Management LAN-Anschluss auf den iRMC S3 zuzugreifen: Ê Vergewissern Sie sich, dass Management LAN im BIOS aktiviert wurde: Ê Öffnen Sie das BIOS. Ê...

  • Seite 312: Front-Vga- Und/Oder Front-Lan-Modul Entfernen

    Frontpanel- und Front-VGA-/LAN-Modul 13.3 Front-VGA- und/oder Front-LAN-Modul entfernen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 10 Minuten 13.3.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 13.3.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê...

  • Seite 313: Front-Lan-Karte Ausbauen

    Frontpanel- und Front-VGA-/LAN-Modul 13.3.3 Front-LAN-Karte ausbauen Bild 183: Front-LAN-Karte ausbauen Ê Drücken Sie die beiden Seiten des Halters zusammen (1), bis die Verriegelung sich löst. Ê Ziehen Sie den Halter mit der Front-LAN-Karte vorsichtig aus dem Steckplatz (2). 13.3.4 Front-LAN-Kabel trennen Bild 184: Front-LAN-Kabel von Front-LAN-Karte trennen Ê...

  • Seite 314: Front-Vga-Kabel Trennen

    Frontpanel- und Front-VGA-/LAN-Modul 13.3.5 Front-VGA-Kabel trennen Bild 185: Front-VGA-Kabel trennen Ê Trennen Sie das Front-VGA-Kabel an den System Board-Anschluss "FRONT VGA". 13.3.6 Front-VGA-/LAN-Modul ausbauen Ê Entfernen Sie das Front-VGA-/LAN-Modul, wie in Abschnitt "Front-VGA- /LAN-Modul ausbauen" auf Seite 303 beschrieben. Upgrade und Maintenance Manual RX200 S7...

  • Seite 315: Front-Lan-Anschluss Entfernen

    Frontpanel- und Front-VGA-/LAN-Modul 13.3.7 Front-LAN-Anschluss entfernen Bild 186: Front-LAN-Kabel herausnehmen Ê Nehmen Sie das Front-LAN-Kabel aus den Führungen (A). Ê Drehen Sie das Front-VGA-/LAN-Modul um. Upgrade und Maintenance Manual RX200 S7...
  • Seite 316 Frontpanel- und Front-VGA-/LAN-Modul Bild 187: Front-LAN-Anschluss nach innen schieben Ê Lösen Sie die Haken (1) und schieben Sie zugleich den Front-LAN- Anschluss nach innen. Bild 188: Front-LAN-Anschluss nach oben drücken Ê Drücken Sie den Front-LAN-Anschluss nach oben. Upgrade und Maintenance Manual RX200 S7...

  • Seite 317: Front-Vga-Anschluss Entfernen

    Frontpanel- und Front-VGA-/LAN-Modul Bild 189: Front-LAN-Anschluss entfernen Ê Führen Sie den Front-LAN-Anschluss durch die Öffnung und entfernen Sie ihn. Ê Drehen Sie das Front-VGA-/LAN-Modul um. 13.3.8 Front-VGA-Anschluss entfernen Bild 190: Front-VGA-Anschluss lösen Ê Nehmen Sie das Front-VGA-Kabel aus den Führungen (A). Ê...

  • Seite 318: Front-Vga-/Lan-Modul Einbauen

    Frontpanel- und Front-VGA-/LAN-Modul Bild 191: Front-VGA-Anschluss entfernen Ê Schieben Sie den Front-VGA-Anschluss nach innen und entfernen Sie ihn. 13.3.9 Front-VGA-/LAN-Modul einbauen Ê Bauen Sie das Front-VGA-/LAN-Modul ein, wie in Abschnitt "Front-VGA- /LAN-Modul einbauen" auf Seite 308 beschrieben. 13.3.10 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen"...

  • Seite 319: Front-Vga-Kabel Und/Oder Front-Lan-Kabel Austauschen

    Frontpanel- und Front-VGA-/LAN-Modul 13.4 Front-VGA-Kabel und/oder Front-LAN- Kabel austauschen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 10 Minuten 13.4.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 13.4.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen"...

  • Seite 320: Defektes Front-Vga-Kabel Und/Oder Front-Lan-Kabel Entfernen

    Frontpanel- und Front-VGA-/LAN-Modul 13.4.3 Defektes Front-VGA-Kabel und/oder Front-LAN- Kabel entfernen Ê Entfernen Sie die Front-LAN-Karte, wie in Abschnitt "Front-LAN-Karte ausbauen" auf Seite 313 beschrieben. Ê Trennen Sie das Front-LAN-Kabel von der Front-LAN-Karte, wie in Abschnitt "Front-LAN-Kabel trennen" auf Seite 313 beschrieben.

  • Seite 321: Frontpanel- Und Front-Vga-/Lan-Modul

    Frontpanel- und Front-VGA-/LAN-Modul 13.4.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen" auf Seite 70 Ê "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê "Server einschalten" auf Seite 77 Ê "BitLocker-Funktion aktivieren" auf Seite 99 Ê...

  • Seite 322: Front-Lan-Karte Austauschen

    Frontpanel- und Front-VGA-/LAN-Modul 13.5 Front-LAN-Karte austauschen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 10 Minuten 13.5.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 13.5.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê...

  • Seite 323: Neue Front-Lan-Karte Einbauen

    Frontpanel- und Front-VGA-/LAN-Modul 13.5.4 Neue Front-LAN-Karte einbauen Ê Schließen Sie das Front-LAN-Kabel an die Front-LAN-Karte an, wie in Abschnitt "Front-LAN-Kabel anschließen" auf Seite 309 beschrieben. Ê Installieren Sie die Front-LAN-Karte, wie in Abschnitt "Front-LAN-Karte einbauen" auf Seite 310 beschrieben. 13.5.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen"...

  • Seite 324: Frontpanel-Board Austauschen

    Frontpanel- und Front-VGA-/LAN-Modul 13.6 Frontpanel-Board austauschen FRU-Komponenten (Field Replaceable Units) Zusätzliche Dauer des ChassisID-Prom-Tools: 5 Minuten Durchschnittliche Tätigkeitsdauer: 10 Minuten Hinweis zum Backup bzw. zur Wiederherstellung der Systeminformationen Das Frontpanel-Board umfasst den Chassis-ID-EPROM, der Systeminformationen wie Servername und -modell, Gehäusetyp, Seriennummer und Herstellungsdaten enthält.

  • Seite 325: Vorbereitende Schritte

    Frontpanel- und Front-VGA-/LAN-Modul 13.6.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Defekte Server ermitteln" auf Seite 54 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê "BitLocker-Funktion deaktivieren" auf Seite 79 Ê "Server herunterfahren" auf Seite 58 Ê...
  • Seite 326 Frontpanel- und Front-VGA-/LAN-Modul Ê Entfernen Sie (falls vorhanden) die Front-LAN-Karte, wie in Abschnitt "Front-LAN-Karte ausbauen" auf Seite 313 beschrieben. Ê Trennen Sie gegebenenfalls das Front-LAN-Kabel, wie in Abschnitt "Front- LAN-Kabel trennen" auf Seite 313 beschrieben. Ê Trennen Sie gegebenenfalls das Front-VGA-Kabel, wie in Abschnitt "Front- VGA-Kabel trennen"...
  • Seite 327 Frontpanel- und Front-VGA-/LAN-Modul Bild 194: Frontpanel-Modul entfernen Ê Schieben Sie das Frontpanel-Modul nach vorne aus dem Einbauplatz. Ê Führen Sie alle Kabel durch die Öffnung. Bild 195: Front-VGA-/LAN-Modul ausbauen Ê Heben Sie den grünen Touchpoint an (1). Ê Schieben Sie das Front-VGA-/LAN-Modul nach vorne aus dem Einbauplatz heraus (2).
  • Seite 328 Frontpanel- und Front-VGA-/LAN-Modul Bild 196: Frontpanel-Kabel trennen Ê Falls erforderlich, öffnen Sie die Kabelzugentlastungsklemme (1). Ê Ziehen Sie das Frontpanel-Kabel (2) ab. Bild 197: Frontpanel-Rahmen entfernen Ê Drücken Sie die Verriegelung (1) nach innen. Upgrade und Maintenance Manual RX200 S7...

  • Seite 329: Neues Frontpanel-Board Einbauen

    Frontpanel- und Front-VGA-/LAN-Modul Ê Schieben Sie den Frontpanel-Rahmen heraus (2). Ê Haken Sie den Frontpanel-Rahmen auf der linken Seite aus (3) und entfernen Sie ihn. Bild 198: Frontpanel-Board entfernen Ê Entfernen Sie die beiden Schrauben (1). Ê Entfernen Sie das Frontpanel-Board vom Frontpanel-Rahmen (2). 13.6.4 Neues Frontpanel-Board einbauen Bild 199: Position von Stiften und Nasen Bild 200: Frontpanel-Board einbauen...
  • Seite 330 Frontpanel- und Front-VGA-/LAN-Modul Bild 201: Frontpanel-Rahmen einbauen Ê Haken Sie den Frontpanel-Rahmen auf der linken Seite aus ( (1). Ê Schieben Sie den Frontpanel-Rahmen hinein (2) bis die Verriegelungen einrasten (3). Bild 202: Frontpanel-Kabel anschließen Ê Schließen Sie das Frontpanel-Kabel an (1). Upgrade und Maintenance Manual RX200 S7...
  • Seite 331 Frontpanel- und Front-VGA-/LAN-Modul Ê Schließen Sie die Kabelklemme, falls erforderlich (2). Bild 203: Front-VGA-/LAN-Modul einbauen Ê Schieben Sie das Front-VGA-/LAN-Modul in den Einbauplatz. Bild 204: Frontpanel-Modul einbauen Ê Führen Sie alle Kabel durch die Öffnung. Ê Schieben Sie das Frontpanel-Modul in den Einbauplatz. Upgrade und Maintenance Manual RX200 S7...
  • Seite 332 Frontpanel- und Front-VGA-/LAN-Modul Bild 205: Schraube und ID-Karte einsetzen Ê Befestigen Sie das Frontpanel-Modul mit der Schraube (1). Ê Setzen Sie die ID-Karte ein (2). Bild 206: Bedienfeld-Kabel anschließen Ê Verstauen Sie das Frontpanel-Kabel in den Führungen (A). Upgrade und Maintenance Manual RX200 S7...

  • Seite 333: Abschließende Schritte

    Frontpanel- und Front-VGA-/LAN-Modul Ê Schließen Sie das Frontpanel-Kabel an den System Board-Anschluss "Front Panel" an. Ê Schließen Sie gegebenenfalls das Front-VGA-Kabel an, wie in Abschnitt "Front-VGA-Kabel anschließen" auf Seite 309 beschrieben. Ê Schließen Sie gegebenenfalls das Front-LAN-Kabel an, wie in Abschnitt "Front-LAN-Kabel anschließen"...
  • Seite 334 Frontpanel- und Front-VGA-/LAN-Modul Upgrade und Maintenance Manual RX200 S7...

  • Seite 335: Serielle Schnittstelle

    Serielle Schnittstelle Sicherheitshinweise ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite 14.1 Grundlegende Informationen Die serielle Schnittstelle kann in die Steckplatzabdeckung des Riser-Moduls 1 (Steckplatz 1) oder in die Steckplatzabdeckung von Riser-Modul 2 (Steckplatz 2) eingebaut werden. 14.2 Serielle Schnittstelle einbauen URU-Komponenten (Upgrade und Repair Units)

  • Seite 336: Benötigte Werkzeuge

    Serielle Schnittstelle 14.2.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 14.2.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê "BitLocker-Funktion deaktivieren" auf Seite 79 Ê...

  • Seite 337: Serielle Schnittstelle Einbauen

    Serielle Schnittstelle 14.2.4 Serielle Schnittstelle einbauen Bild 208: Serielle Schnittstelle einbauen - Steckplatz 1 Ê Bauen Sie die serielle Schnittstelle in Steckplatz 1 oder Steckplatz 2 ein. Ê Bauen Sie das Riser-Modul 1 oder das Riser-Modul 2 ein, wie in Abschnitt "Riser-Module einbauen"...

  • Seite 338: Abschließende Schritte

    Serielle Schnittstelle 14.2.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê "Server einschalten" auf Seite 77 Ê "BitLocker-Funktion aktivieren" auf Seite 99 Ê "Rack-Tür schließen" auf Seite 78 Ê...

  • Seite 339: Serielle Schnittstelle Entfernen

    Serielle Schnittstelle 14.3.3 Serielle Schnittstelle entfernen Bild 210: Serielles Schnittstellenkabel trennen Ê Trennen Sie das serielle Schnittstellenkabel vom System Board-Anschluss "SERIAL 1". Ê Entfernen Sie das Riser-Modul 1 oder das Riser-Modul 2, wie in Abschnitt "Riser-Module ausbauen" auf Seite 65 beschrieben.

  • Seite 340: Steckplatzabdeckung Einbauen

    Serielle Schnittstelle 14.3.4 Steckplatzabdeckung einbauen Ê Bauen Sie die Steckplatzabdeckung von Steckplatz 1 oder Steckplatz 2 ein, wie in Abschnitt "Steckplatzabdeckung einbauen - Steckplatz 1" auf Seite 191 oder "Steckplatzabdeckung einbauen - Steckplatz 2 und Steckplatz 3" auf Seite 194 beschrieben.

  • Seite 341: Vorbereitende Schritte

    Serielle Schnittstelle 14.4.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê "BitLocker-Funktion deaktivieren" auf Seite 79 Ê "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê...
  • Seite 342 Serielle Schnittstelle Upgrade und Maintenance Manual RX200 S7...

  • Seite 343: System Board Und Komponenten

    System Board und Komponenten Sicherheitshinweise ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite 15.1 Grundlegende Informationen In diesem Abschnitt finden Sie Anweisungen zum System Board und folgenden Komponenten: UFM (USB-Flash-Modul) ● Der Server kann mit einem USB-Flash-Modul (UFM) ausgestattet werden. TPM (Trusted-Platform-Modul) ●...

  • Seite 344: Ufm Einbauen

    System Board und Komponenten 15.2 UFM einbauen FRU-Komponenten (Field Replaceable Units) Zusätzliche Dauer zum Hochladen des Image "Recovery CD": 5 Minuten Durchschnittliche Tätigkeitsdauer: 5 Minuten Bild 212: UFM-Einbausatz USB-Flash-Modul (UFM) UFM-Abstandshalter UFM-Nylonschraube 15.2.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ●...

  • Seite 345: Vorbereitende Schritte

    System Board und Komponenten 15.2.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê "BitLocker-Funktion deaktivieren" auf Seite 79 Ê "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê...

  • Seite 346: Abschließende Schritte

    System Board und Komponenten Bild 214: UFM einbauen Ê Stecken Sie das UFM auf demSystem Board. Der UFM-Abstandshalter muss in die Öffnung auf dem System Board einrasten. 15.2.4 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen" auf Seite 70 Ê...

  • Seite 347: Tpm Einbauen

    System Board und Komponenten Ê Legen Sie unmittelbar nach dem Einschalten des Servers die "Recovery Tool CD" ins DVD-Laufwerk und schließen Sie die Laufwerkslade. Ê Der Server sollte daraufhin von der "Recovery Tool CD" aus gestartet werden. Ê Befolgen Sie die Anweisungen auf dem Bildschirm. 15.3 TPM einbauen FRU-Komponenten (Field Replaceable Units)

  • Seite 348: Benötigte Werkzeuge

    System Board und Komponenten 15.3.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Einbau des TPM: ● – Bit-Schraubenzieher – TPM-Biteinsatz (*) (*) Für Japan: – TPM-Befestigungswerkzeug (S26361-F3552-L909) 15.3.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê...
  • Seite 349 System Board und Komponenten Bild 217: TPM-Abstandshalter auf System Board stecken Ê Stecken Sie den TPM-Abstandshalter in die Öffnung im System Board. Bild 218: TPM-Biteinsatz Ê Setzen Sie den TPM-Biteinsatz oder das TPM-Befestigungswerkzeug (Japan) in einen Bit-Schraubenzieher. Upgrade und Maintenance Manual RX200 S7...

  • Seite 350: Abschließende Schritte

    System Board und Komponenten Bild 219: TPM einbauen Ê Schließen Sie das TPM an das System Board an (1). Ê Befestigen Sie das TPM mit der TPM-Spezialschraube oder (2) dem TPM- Modulbefestigungstool (Japan). ACHTUNG! Ziehen Sie die Schraube nicht zu fest an. Drehen Sie nur solange bis der Schraubenkopf das TPM leicht berührt (Drehmoment von 0,6 Nm).

  • Seite 351: Ufm Entfernen

    Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im Referenzhandbuch "System Board D3032 BIOS Setup Utility", das online unter http://manuals.ts.fujitsu.com oder auf der ServerView Suite DVD 2, die mit Ihrem PRIMERGY-Server ausgeliefert wird, zur Verfügung steht.

  • Seite 352: Vorbereitende Schritte

    System Board und Komponenten 15.4.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê "BitLocker-Funktion deaktivieren" auf Seite 79 Ê "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê...
  • Seite 353 System Board und Komponenten Bild 221: Verbleibender UFM-Abstandshalter Der UFM-Abstandshalter verbleibt auf dem System Board. ACHTUNG! Das UFM enthält Kundendaten (z.B. IP-Adresse, Lizenz etc.). Nach dem Austausch des UFM, müssen Sie das defekte UFM an den Kunden weitergeben, und ihn um die Entsorgung bitten. Wird die Entsorgung des defekten UFMs vom Kunden gefordert, brechen Sie das UFM nach dem folgenden Verfahren in zwei Teile, und entsorgen Sie es.

  • Seite 354: Abschließende Schritte

    System Board und Komponenten Bild 223: Verfahren zum Brechen des UFM in zwei Teile Ê Verwenden Sie eine Spitzzange und eine Kombizange um das UFM in zwei Teile zu brechen, wie in der Abbildung dargestellt. 15.4.4 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen"...

  • Seite 355: Tpm Ausbauen

    System Board und Komponenten 15.5 TPM ausbauen FRU-Komponenten (Field Replaceable Units) Durchschnittliche Tätigkeitsdauer: 30 Minuten ACHTUNG! Weisen Sie Ihre Ansprechpartner darauf hin, dass sie Ihnen TPM- Sicherungskopien zur Verfügung stellen müssen. Aus Sicherheitsgründen muss das TPM durch den Kunden wieder hergestellt bzw.

  • Seite 356: Vorbereitende Schritte

    Computer gespeicherten Informationen entschlüsselt. Weitere Informationen darüber, wie BitLocker Drive Encryption deaktiviert wird, finden Sie in der Microsoft Knowledge Base. Fujitsu-Servicepartner finden zusätzliche Informationen (auch in Japanisch) auf den Fujitsu-Extranet-Webseiten. Ê Deaktivieren Sie das TPM im System Board-BIOS. Gehen Sie wie folgt vor: Ê...

  • Seite 357: Tpm Ausbauen

    Weitere Informationen darüber, wie Sie auf das BIOS zugreifen und Einstellungen ändern können, finden Sie im Referenzhandbuch "System Board D3032 BIOS Setup Utility", das online unter oder auf der ServerView Suite DVD 2, die http://manuals.ts.fujitsu.com mit Ihrem PRIMERGY-Server ausgeliefert wird, zur Verfügung steht. "Rack-Tür öffnen" auf Seite 57 Ê...
  • Seite 358 System Board und Komponenten ACHTUNG! Achten Sie darauf, dass Sie die Schraube zum Entfernen im Uhrzeigersinn drehen! Erhöhen Sie langsam und vorsichtig den Druck auf die Schraube, bis Sie sich zu drehen beginnt. Der Kraftaufwand, der notwendig ist, um die Schraube zu lösen, sollte so gering wie möglich sein. Anderenfalls kann die dünne Metallstrebe brechen, wodurch es nicht mehr möglich wäre, die Schraube zu entfernen.

  • Seite 359: Abschließende Schritte

    System Board und Komponenten 15.5.4 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Neues System Board einbauen" auf Seite 377 Ê "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê "Server einschalten" auf Seite 77 Ê...

  • Seite 360: Vorbereitende Schritte

    System Board und Komponenten 15.6.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen" auf Seite 57 Ê "Defekte Server ermitteln" auf Seite 54 Ê "SVOM Boot Watchdog-Funktion deaktivieren" auf Seite 80 Ê "BitLocker-Funktion deaktivieren" auf Seite 79 Ê "Server herunterfahren" auf Seite 58 Ê...

  • Seite 361: Abschließende Schritte

    System Board und Komponenten Bild 227: UFM einbauen Ê Schließen Sie das UFM an das System Board und den verbliebenen UFM- Abstandshalter (1) an. Ê Befestigen Sie das UFM mit der Nylonschraube (2) am UFM- Abstandshalter. 15.6.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Riser-Modul 3 einbauen"...

  • Seite 362: Softwarekonfiguration

    System Board und Komponenten 15.6.6 Softwarekonfiguration Im Lieferumfang des UFM befindet sich auch die "Recovery Tool CD", mit der Sie die ESXi-Konfiguration einrichten können. Gehen Sie wie folgt vor: Ê Schalten Sie den Server ein. Ê Legen Sie unmittelbar nach dem Einschalten des Servers die "Recovery Tool CD"...

  • Seite 363: Benötigte Werkzeuge

    System Board und Komponenten 15.7.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: Phillips PH2 / (+) No. 2 ● Schraubenzieher System Board ausbauen: ● – Phillips PH2 / (+) No. 2 Schraubenzieher TPM austauschen: ● – Bit-Schraubenzieher – TPM-Biteinsatz (*) – Feiner Schlitzschraubenzieher (2 x 0,4 mm) (*) (*) Für Japan: –...

  • Seite 364: Neues Tpm Einbauen

    System Board und Komponenten 15.7.4 Neues TPM einbauen Bild 228: TPM-Abstandshalter Der TPM-Abstandshalter befindet sich bereits auf dem System Board. Ê Installieren Sie die TPM, wie in Abschnitt "TPM einbauen" auf Seite 348 beschrieben. 15.7.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: Ê...

  • Seite 365: Scu-Key Austauschen

    System Board und Komponenten 15.8 SCU-Key austauschen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten Bild 229: SCU-Key positionieren 15.8.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: ohne Werkzeug ● Hauptschritte: ohne Werkzeug ● 15.8.2 Vorbereitende Schritte Führen Sie folgende Prozeduren durch: "Rack-Tür öffnen"...

  • Seite 366: Defekten Scu-Key Entfernen

    System Board und Komponenten "Server herunterfahren" auf Seite 58 Ê "Server aus dem Rack ziehen bzw. entfernen" auf Seite 59 Ê "Server öffnen" auf Seite 62 Ê "Lufthutze ausbauen" auf Seite 67 Ê 15.8.3 Defekten SCU-Key entfernen Bild 230: SCU-Key entfernen Ê...

  • Seite 367: Abschließende Schritte

    System Board und Komponenten 15.8.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Lufthutze einbauen" auf Seite 67 Ê "Server schließen" auf Seite 71 Ê "Server in das Rack einbauen" auf Seite 73 Ê "Server einschalten" auf Seite 77 Ê "Rack-Tür schließen" auf Seite 78 Ê...

  • Seite 368: Lithium-Batterie Austauschen

    System Board und Komponenten 15.9 Lithium-Batterie austauschen URU-Komponenten (Upgrade und Repair Units) Durchschnittliche Tätigkeitsdauer: 5 Minuten ACHTUNG! Die Lithium-Batterie darf nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden. Die Lithium-Batterie gehört nicht in den Hausmüll. Sie werden vom Hersteller, Händler oder deren Beauftragten kostenlos zurückgenommen, um sie einer Verwertung bzw.

  • Seite 369: Defekte Lithium-Batterie Austauschen

    System Board und Komponenten 15.9.3 Defekte Lithium-Batterie austauschen Bild 232: Lithium-Batterie austauschen Ê Drücken Sie die Rastnase in Pfeilrichtung (1), so dass die Lithium-Batterie etwas aus der Halterung springt. Ê Entfernen Sie die Batterie (2). ACHTUNG! Scharfkantige Werkzeuge, wie Schraubenzieher, könnten System Board-Komponenten beschädigen, wenn man damit abrutscht.

  • Seite 370: System Board Austauschen

    System Board und Komponenten 15.10 System Board austauschen FRU-Komponenten (Field Replaceable Units) Zusätzliche Dauer für BS- und FW Flash: 10 Minuten Durchschnittliche Tätigkeitsdauer: 40 Minuten Hinweis zum Backup bzw. zur Wiederherstellung der Systeminformationen Das Frontpanel-Board umfasst den Chassis-ID-EPROM, der Systeminformationen wie Servername und -modell, Gehäusetyp, Seriennummer und Herstellungsdaten enthält.
  • Seite 371 System Board und Komponenten Hinweis zum TPM Das System Board kann mit einem optionalen TPM (Trusted-Platform- Modul) ausgestattet werden. Dieses Modul ermöglicht Dritt-Hersteller- Programmen die Speicherung von Schlüsselinformationen (z. B. Laufwerksverschlüsselung mittels Windows Bitlocker Drive Encryption). Sofern der Kunde die TPM-Funktionalität nutzt, muss das TPM vom defekten System Board entfernt und an das neue System Board angeschlossen werden.

  • Seite 372: Benötigte Werkzeuge

    System Board und Komponenten 15.10.1 Benötigte Werkzeuge Vorbereitende und abschließende Schritte: Phillips PH2 / (+) No. 2 ● Schraubenzieher System Board austauschen: ● – Lupe (zum Überprüfen der Sockelabdeckungsfedern) Bei installiertem TPM: – Bit-Schraubenzieher – TPM-Biteinsatz (*) – Feiner Schlitzschraubenzieher (2 x 0,4 mm) (*) (*) Für Japan: –...

  • Seite 373: Defektes System Board Entfernen

    System Board und Komponenten Ê Bauen Sie alle Speichermodule aus, siehe Abschnitt "Speichermodul ausbauen" auf Seite 257. Notieren Sie sich die Steckplatznummer jedes Speichermoduls, bevor Sie sie ausbauen. Bauen Sie die Module dann wieder in die Steckplätze ein, in der sie vor dem Austausch waren. Ê...
  • Seite 374 System Board und Komponenten Bild 233: Lüfterkäfig ausbauen Ê Entfernen Sie die vier Schrauben (1). Ê Drücken Sie den Lüfterkäfig leicht in Pfeilrichtung (2), um die Haken zu lösen (siehe Nahansicht). Ê Entfernen Sie den Lüfterkäfig nach oben (3). Bild 234: Abstandshalter entfernen Ê...
  • Seite 375 System Board und Komponenten Bild 235: Position der Schrauben Ê Entfernen Sie die neun Schrauben vom System Board. Upgrade und Maintenance Manual RX200 S7...
  • Seite 376 System Board und Komponenten Bild 236: System Board ausbauen Ê Heben Sie das System Board vorsichtig aus dem Chassis und kippen Sie es dabei leicht. So ziehen Sie die Anschlüsse aus dem Anschlussfeld. ACHTUNG! Fassen Sie das System Board immer mit beiden Händen an! Heben Sie das System Board auf keinen Fall nur an einer Seite oder am Kühlkörper an, da es so zu einer Spannung der Lötverbindungen zwischen den Sockeln und dem System Board...

  • Seite 377: Neues System Board Einbauen

    System Board und Komponenten Ê Entfernen Sie den Prozessor, wie in Abschnitt "Defekten Prozessor ausbauen" auf Seite 276 beschrieben. Ê Entfernen Sie die Kunststoffschutzabdeckung vom Prozessor-Sockel des neuen System Boards, und setzen Sie die Abdeckung auf den Sockel des defekten System Boards, das für die Nutzung von Ersatzteilen eingesendet wird.
  • Seite 378 System Board und Komponenten Bild 237: Lüfterkäfig einbauen Ê Setzen Sie den Lüfterkäfig ein (1). Ê Drücken Sie den Lüfterkäfig leicht in Pfeilrichtung (2), bis die Haken einrasten (siehe Nahansicht). Ê Befestigen Sie den Lüfterkäfig mit den vier Schrauben (3). Ê...

  • Seite 379: Abschließende Schritte

    System Board und Komponenten 15.10.5 Abschließende Schritte Führen Sie folgende Prozeduren durch: "Neuen SCU-Key einbauen" auf Seite 366 (falls vorhanden) Ê "TPM einbauen" auf Seite 347 (falls vorhanden) Ê "UFM einbauen" auf Seite 344 (falls vorhanden) Ê Ê Setzen Sie alle Lüftermodule ein, siehe dazu Abschnitt "Neues Lüftermodul einbauen"...
  • Seite 380 System Board und Komponenten "Backup/Wiederherstellung der Systeminformationen überprüfen" auf Ê Seite 87 "Systemzeiteinstellungen überprüfen" auf Seite 95 Ê "Geänderte MAC-/WWN-Adressen suchen" auf Seite 101 Ê "NIC-Konfigurationsdatei in einer Linux-Umgebung aktualisieren" auf Ê Seite 98 "SVOM Boot Watchdog-Funktion aktivieren" auf Seite 93 Ê...

  • Seite 381: Kabel

    Kabel 16.1 Überblick zu Kabeln Nr. Teilenummer Beschreibung Von - bis A3C40137879 Front-I/O-Kabel System Board an Frontblende A3C40137878 oder Mini-SAS System Board zu A3C40144322 Backplane oder SAS- (Flachbandkabel) Controller zu Backplane A3C40140463 OOB-Kabel System Board an Backplane Mini-SAS SAS-Controller zu 8x- Backplane A3C40137880 HDD POWER...

  • Seite 382: Verkabelung

    Kabel 16.2 Verkabelung Front panel PSU 1 PSU 2 Bild 238: Grundverkabelung Front panel Front PSU 1 VGA/LAN PSU 2 Bild 239: Grundverkabelung + Front VGA/LAN Upgrade und Maintenance Manual RX200 S7...
  • Seite 383 Kabel Front panel PSU 1 PSU 2 Bild 240: Grundverkabelung + ODD + 4xHDD (onboard) Front panel RAID card PSU 1 D2616 PSU 2 Bild 241: Grundverkabelung + ODD + 4xHDD + RAID-Karte D2616 Upgrade und Maintenance Manual RX200 S7...
  • Seite 384 Kabel iBBU Front panel PSU 1 RAID card D2616 PSU 2 Bild 242: Grundverkabelung + ODD + 4xHDD + RAID-Karte D2616 + iBBU iBBU Front panel PSU 1 RAID card D2616 PSU 2 Bild 243: Grundverkabelung + 8xHDD + RAID-Karte D2616 + iBBU Upgrade und Maintenance Manual RX200 S7...
  • Seite 385 Kabel iBBU Front panel PSU 1 RAID card D2616 PSU 2 Wasat Bild 244: Grundverkabelung + 8xHDD + RAID-Karte D2616 + Wasat + iBBU Front panel PSU 1 RAID card D3116 PSU 2 Bild 245: Grundverkabelung + 8xHDD + RAID-Karte D3116 + FBU Upgrade und Maintenance Manual RX200 S7...
  • Seite 386 Kabel Front panel RAID card PSU 1 D3116 PSU 2 Procyon-U Bild 246: Grundverkabelung + 8xHDD + RAID-Karte D3116 + Procyon-U + FBU Front panel RAID card PSU 1 D3116 PSU 2 Procyon-U Bild 247: Grundverkabelung + Procyon-U in Steckplatz 2 Upgrade und Maintenance Manual RX200 S7...
  • Seite 387 Kabel Front panel PSU 1 RAID card D3116 PSU 2 Procyon-U -D2755 Bild 248: Grundverkabelung + ODD + 8xHDD + RAID-Karte D3116 + Procyon-U + FBU + D2755 Upgrade und Maintenance Manual RX200 S7...
  • Seite 388 Kabel Upgrade und Maintenance Manual RX200 S7...

  • Seite 389: Anhang

    Anhang 17.1 Mechanischer Überblick 17.1.1 Frontseite Bild 249: Frontseite 4x 2,5-Zoll HDDs Pos. Bauteil 4x 2,5-Zoll-Festplattenlaufwerke/Leermodule Front-VGA-/LAN-Modul (Option) ID-Karte ODD (Option) / Leerblende Frontpanel und Anzeigen Bild 250: Frontseite 8x 2,5-Zoll HDDs Pos. Bauteil 8x 2,5-Zoll-Festplattenlaufwerke/Leermodule Front-VGA-/LAN-Modul ID-Karte Frontpanel und Anzeigen Upgrade und Maintenance Manual RX200 S7...

  • Seite 390: Rückseite

    Anhang 17.1.2 Rückseite Bild 251: Rückseite Pos. Bauteil Bis zu 2 Stromversorgungsmodule/Blindblenden PCIe-Steckplatz 3 PCIe-Steckplatz 2 (Option) PCIe-Steckplatz 1 Anschlüsse und Anzeigen PCIe-Steckplatz 4 befindet sich im Inneren des Gehäuses. Upgrade und Maintenance Manual RX200 S7...

  • Seite 391: Server Geöffnet

    Anhang 17.1.3 Server geöffnet Bild 252: Ansicht von oben 4x 2,5-Zoll HDDs Pos. Bauteil Bis zu 2 Stromversorgungsmodule Riser-Modul 1 Riser-Modul 2 Riser-Modul 3 CPU 1 Arbeitsspeicher CPU 1 CPU 2 Arbeitsspeicher CPU 2 Lüftermodule 4x 2,5-Zoll-Festplattenlaufwerke/Leermodule Oben: Front-VGA-/LAN-Modul (Option) Unten: ODD (Option) / Leerblende Upgrade und Maintenance Manual RX200 S7...
  • Seite 392 Anhang Bild 253: Ansicht von oben 8x 2,5-Zoll HDDs Pos. Bauteil Bis zu 2 Stromversorgungsmodule Riser-Modul 1 Riser-Modul 2 Riser-Modul 3 CPU 1 Arbeitsspeicher CPU 1 CPU 2 Arbeitsspeicher CPU 2 Lüftermodule 8x 2,5-Zoll-Festplattenlaufwerke/Leermodule Oben: Front-VGA-/LAN-Modul (Option) Upgrade und Maintenance Manual RX200 S7...

  • Seite 393: Anschlüsse Und Anzeigen

    Anhang 17.2 Anschlüsse und Anzeigen 17.2.1 System Board Front PWR 2 PWR 1 Panel SATA 1 SAS 1 Front Slot riser card / slot 4 Front LAN M CN101 CPU 2 DIMM 1E CPU 2 DIMM 2E CPU 2 DIMM 3E SKU Key CPU 2 DIMM 1F CPU 2 DIMM 2F...
  • Seite 394 Anhang Print Beschreibung SKU KEY Anschluss für SCU-Key FRONT VGA Anschluss für optionales Front-VGA-Modul Anschluss für optionales USB-Flash-Modul (UFM) PWR 2 C-Anschluss für Netzteil PWR 1 Stromversorgungsanschluss 12V Front Panel Bedienfeld-Anschluss SATA 1 SATA-HDD-Anschluss FAN 11/12 SYS Stromversorgungsanschluss für Systemlüfter 11 und SAS 1 SATA-Anschluss für optisches Laufwerk BP PWR...
  • Seite 395 Anhang Front PWR 2 PWR 1 Panel SATA 1 SAS 1 Front Slot riser card / slot 4 Front LAN M CN101 CPU 2 DIMM 1E CPU 2 DIMM 2E CPU 2 DIMM 3E SKU Key CPU 2 DIMM 1F CPU 2 DIMM 2F CPU 2 DIMM 3F CPU 1 DIMM 1C...

  • Seite 396: Bedeutung

    Anhang Die LEDs haben folgende Bedeutung: Anzeige Bedeutung A - Identifikation blau an Server wird über den ServerView Operations Manager identifiziert blau blinkend lokaler Bildschirm aus B - CSS kein Fehler (CSS-Komponente) (Customer Self gelb an deutet auf einen voraussichtlichen Ausfall Service) hin (CSS-Komponente) gelb blinkend...

  • Seite 397: Anschlussfeld

    Anhang 17.2.2 Anschlussfeld Bild 256: Anschlussfeld Nr. Beschreibung Shared-LAN-Anschluss (für WOL/PXE/iSCSI-Funktion) Standard-LAN-Anschluss Management-LAN-Anschluss (für iRMC S3 Servermanagement) Global-Error-Anzeige (orange), CSS-Anzeige (gelb), ID-Anzeige (blau); (Beschreibung siehe Abschnitt zuvor) Bildschirmanschluss (VGA) 3x USB-Anschlüsse Upgrade und Maintenance Manual RX200 S7...

  • Seite 398: Lan-Anschlüsse

    Anhang 17.2.3 LAN-Anschlüsse Bild 257: LAN-LEDs am Anschlussfeld LED Anzeige Beschreibung LAN- Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s. Geschwindig Leuchtet grün bei einer LAN-Transferrate von keit 100 Mbit/s. Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. LAN- Leuchtet grün, wenn eine LAN-Verbindung vorhanden Verbindung/ ist.

  • Seite 399: Frontpanel

    Anhang 17.2.4 Frontpanel Bild 258: Bedienelemente und Anzeigen am Frontpanel 1 HDD/SSD-Fehler-Anzeige 9 Global-Error-Anzeige 2 Netzteil-Fehler-Anzeige 10 HDD/SSD-Aktivitätsanzeige 3 Temperaturfehler-Anzeige 11 Betriebsanzeige 4 CPU-Fehler-Anzeige 12 Ein-/Aus-Taste 5 Speicher-Fehler-Anzeige 13 NMI-Taste 6 Lüfter-Fehler-Anzeige 14 Reset-Taste 7 ID-Anzeige 15 ID-Taste 8 CSS-Anzeige Upgrade und Maintenance Manual RX200 S7...

  • Seite 400: Bedienelemente

    Anhang 17.2.4.1 Bedienelemente Ein-/Aus-Taste Wenn das System ausgeschaltet ist, wird mit einem Druck auf die Ein-/Aus-Taste das System eingeschaltet. Wenn das System in Betrieb ist, wird mit einem Druck auf die Ein/Aus-Taste das System ausgeschaltet. ACHTUNG! Möglicher Datenverlust! Die Ein-/Aus-Taste trennt den Server nicht von der Netzspannung.

  • Seite 401: Anzeigen Am Frontpanel

    Anhang 17.2.4.2 Anzeigen am Frontpanel Betriebsanzeige (dreifarbig) Leuchtet orange, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt. Leuchtet gelb während der Einschaltverzögerungszeit. Wenn der Server aus- und sofort wieder eingeschaltet wird, läuft eine Einschaltverzögerungszeit ab, bevor der Server neu startet. Dadurch wird z. B. eine Stromüberlastung verhindert.

  • Seite 402: Optische Laufwerke

    Anhang CSS-Anzeige (gelb) – Leuchtet gelb, wenn ein Prefailure-Ereignis für eine CSS- Komponente erkannt wurde, das Sie im Rahmen des CSS- Konzepts selbst (vorsorglich) beheben können. – Blinkt gelb, wenn ein Fehlerfall erkannt wurde, den Sie im Rahmen des CSS-Konzepts selbst beheben können. –...

  • Seite 403: Hdd/Ssd-Module

    Anhang 17.2.6 HDD/SSD-Module Festplattenlaufwerk-Anzeigen Bild 260: Anzeigen am 2,5-Zoll-HDD-Modul HDD BUSY (grün) – leuchtet: HDD in activ phase – leuchtet nicht HDD inactive (Laufwerk nicht aktiv) HDD FAULT (orange) (in Verbindung mit einem RAID-Controller) – leuchtet nicht: Kein HDD-Fehler – leuchtet: HDD Faulty oder Rebuild Stopped (Laufwerk defekt/muss ausgetauscht werden, ein Rebuild-Vorgang wurde gestoppt oder das HDD-Modul ist nicht richtig gesteckt) –...
  • Seite 404 Anhang SSD-Anzeigen Bild 261: Anzeigen an den SSD-Laufwerken 1 LED BUSY grün – leuchtet: SSD in active phase – leuchtet nicht SSD inactive (Laufwerk nicht aktiv) 2 LED FAULT (orange) orange (in Verbindung mit einem RAID-Controller) – leuchtet nicht: No error (kein Fehler) –...

  • Seite 405: Stromversorgungsmodule

    Anhang 17.2.7 Stromversorgungsmodule Bild 262: Anzeige am Stromversorgungsmodul Anzeige am Hot-Plug-Stromversorgungsmodul (zweifarbig) 800 W Stromversorgungsmodul: Blinkt grün, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn der Server eingeschaltet ist und ordnungsgemäß funktioniert. Blinkt orange, wenn ein voraussichtlicher Fehler am Netzteil erkannt worden, das Netzteil aber noch in Betrieb ist.

  • Seite 406: Einstellungen System Board

    Anhang 17.3 Einstellungen System Board 17.3.1 Jumper Front PWR 2 PWR 1 Panel SATA 1 SAS 1 Front Slot riser card / slot 4 Front LAN M CN101 CPU 2 DIMM 1E CPU 2 DIMM 2E CPU 2 DIMM 3E SKU Key CPU 2 DIMM 1F CPU 2 DIMM 2F...

  • Seite 407: Grundkonfiguration Für Den Start

    Anhang 17.4 Grundkonfiguration für den Start FRU-Komponenten (Field Replaceable Units) Wenn der Server nicht gestartet wird oder andere Probleme auftreten, müssen Sie den Server u. U. auf die Grundkonfiguration setzen, um die defekte Komponente zu isolieren. Die Mindestkonfiguration für den Start besteht aus den folgenden Komponenten und Kabeln: Bauteil Hinweise...
  • Seite 408 Anhang Ê Schließen Sie eine Tastatur, eine Maus und einen Bildschirm am Server an. Ê Schalten Sie den Server ein, wie in Abschnitt "Server einschalten" auf Seite 77 beschrieben. ACHTUNG! Da das Lüftermodul kein Bestandteil der Grundkonfiguration für den Start ist, muss der Server unmittelbar nach dem Diagnoseprozess (POST-Phase ist abgeschlossen) heruntergefahren werden.

Inhaltsverzeichnis
