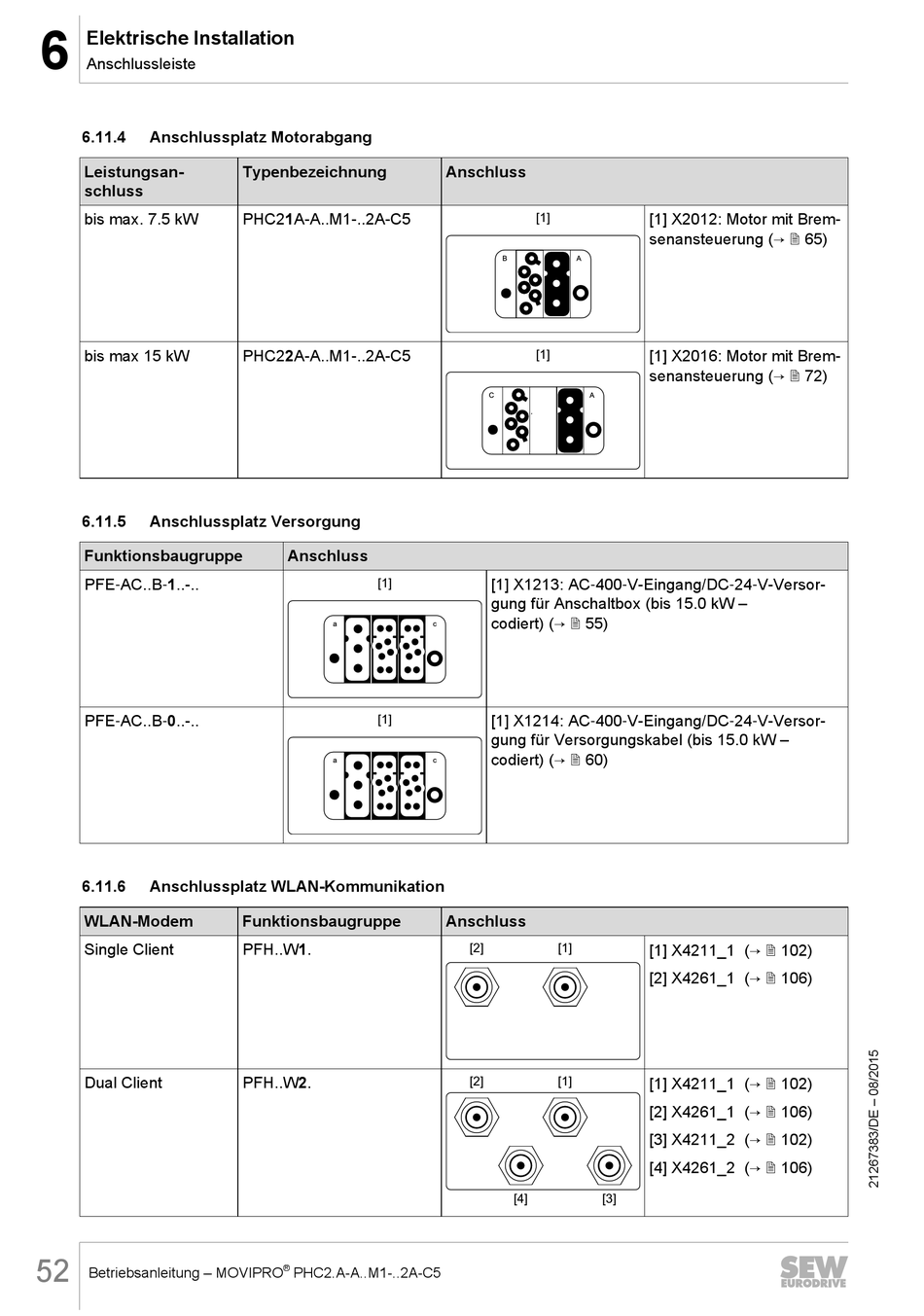

Elektrische Installation
Anschlussleiste
6.11.4 Anschlussplatz Motorabgang
Leistungsan-
schluss
bis max. 7.5 kW
bis max 15 kW
6.11.5

Anschlussplatz Versorgung

Funktionsbaugruppe
PFE‑AC..B‑1..-..
PFE‑AC..B‑0..-..
6.11.6 Anschlussplatz WLAN-Kommunikation
WLAN-Modem
Single Client
Dual Client
52
Betriebsanleitung – MOVIPRO
Typenbezeichnung
PHC21A-A..M1-..2A-C5
PHC22A-A..M1-..2A-C5
Anschluss
[1]
a
[1]
a
Funktionsbaugruppe
PFH..W1.
PFH..W2.
®
PHC2.A-A..M1-..2A-C5
Anschluss
[1]
B A
[1]
C A
[1] X1213: AC‑400‑V-Eingang/DC‑24‑V-Versor-
gung für Anschaltbox (bis 15.0 kW –
codiert) (→ 2 55)
c
[1] X1214: AC‑400‑V-Eingang/DC‑24‑V-Versor-
gung für Versorgungskabel (bis 15.0 kW –
codiert) (→ 2 60)
c
Anschluss
[2] [1]
[2] [1]
[4] [3]
[1] X2012: Motor mit Brem-
senansteuerung (→ 2 65)
[1] X2016: Motor mit Brem-
senansteuerung (→ 2 72)
[1] X4211_1 (→ 2 102)
[2] X4261_1 (→ 2 106)
[1] X4211_1 (→ 2 102)
[2] X4261_1 (→ 2 106)
[3] X4211_2 (→ 2 102)
[4] X4261_2 (→ 2 106)
