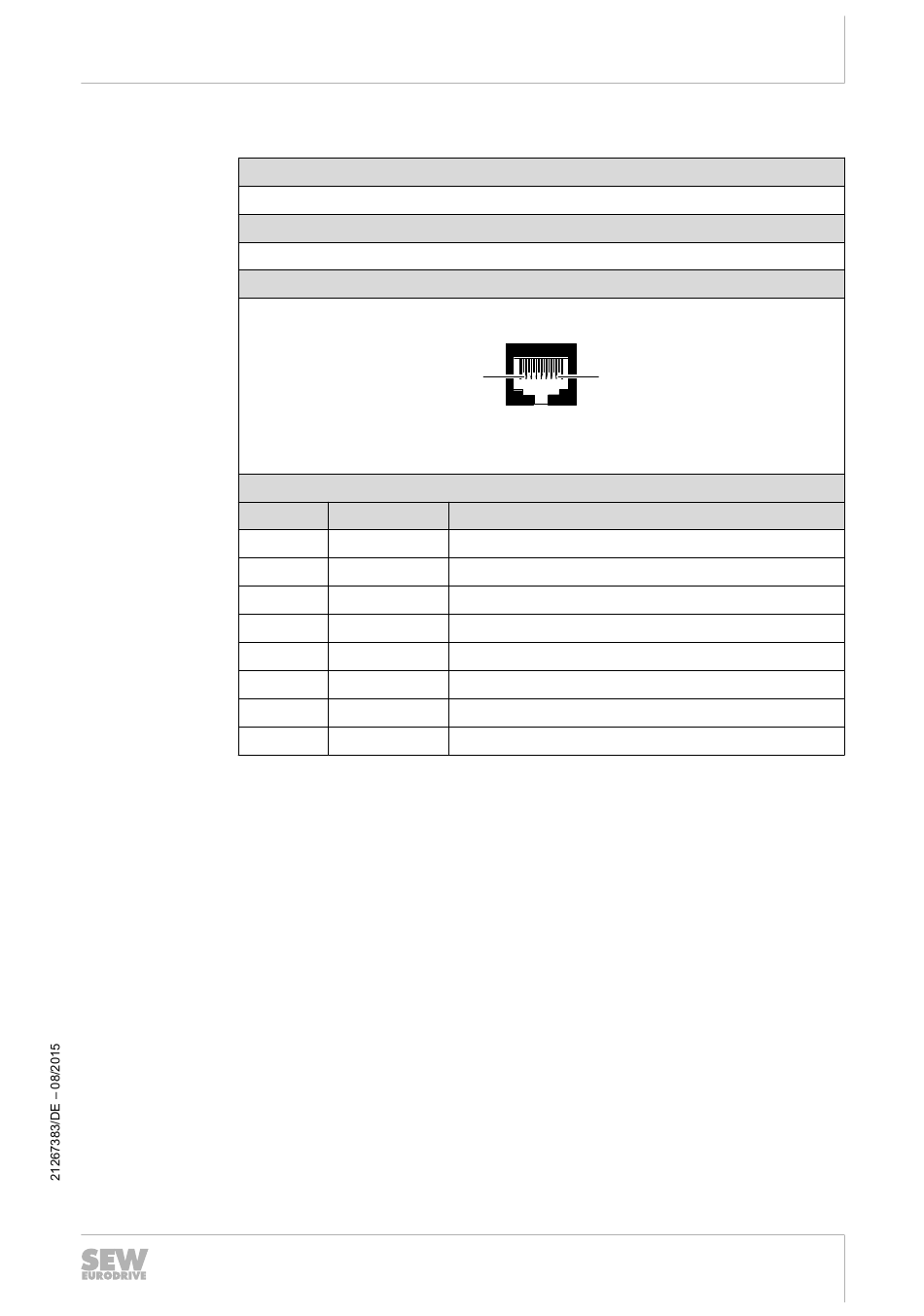

6.12.22 X4223: Ethernet-Service-Schnittstelle
Funktion
Ethernet-Service-Schnittstelle der Kommunikations- und Steuerungseinheit
Anschlussart
Ethernet-RJ45
Anschlussbild
Belegung
Nr.
1
2
3
4
5
6
7
8
1
Name Funktion
TX+ Sendeleitung (+)
TX- Sendeleitung (-)
RX+ Empfangsleitung (+)
res. Reserviert
res. Reserviert
RX- Empfangsleitung (-)
res. Reserviert
res. Reserviert
