SEW-Eurodrive MOVIPRO PHC2.A-A..M1-..2A-C5 series Betriebsanleitung Seite 109

6.12.28 X5001_2: Digitale Ein-/Ausgänge
Funktion
Digitale Ein-/Ausgänge der Kommunikations- und Steuerungseinheit
Anschlussart
M23, P-Einsatz 12-polig, female, 0°-codiert

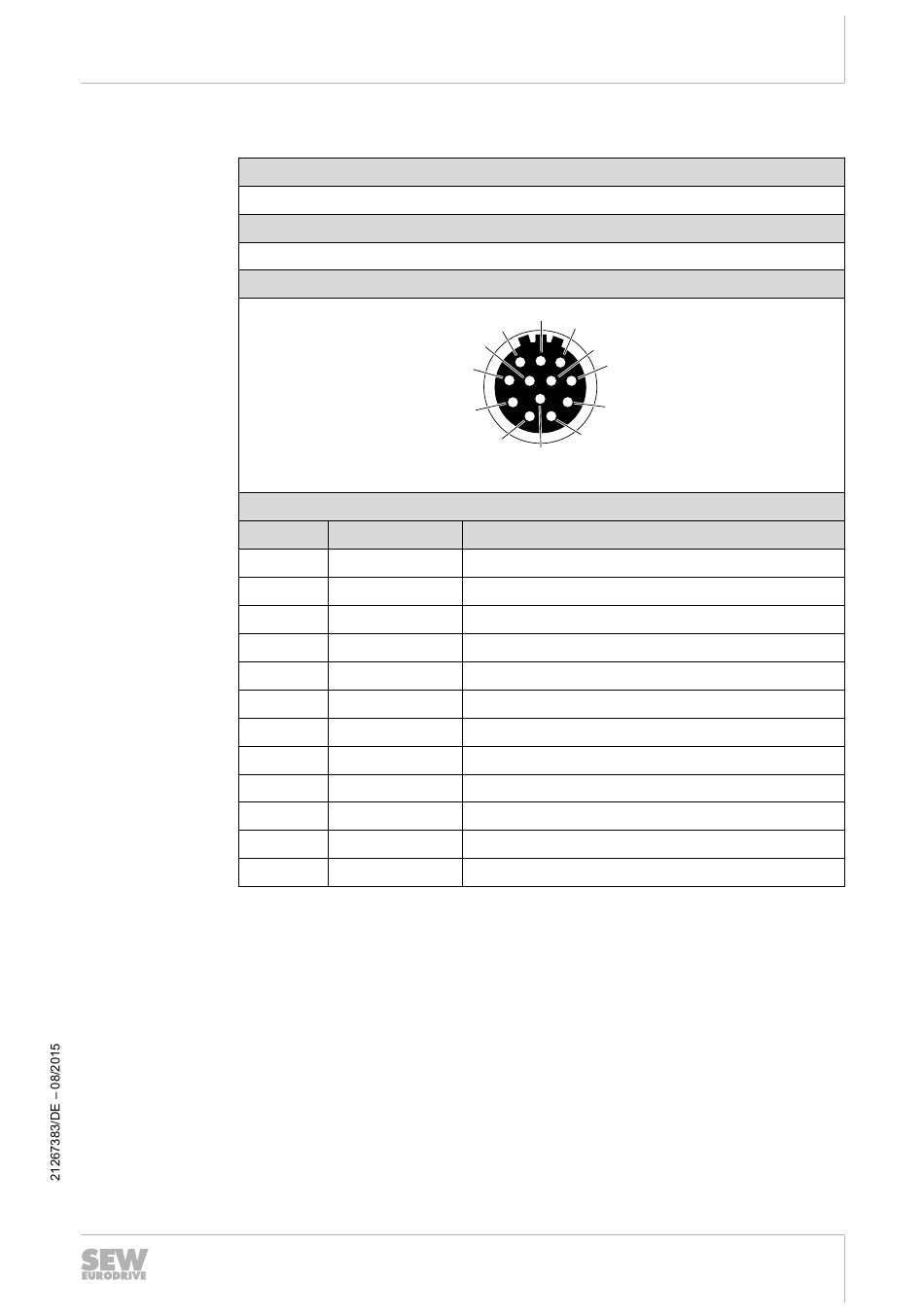

Anschlussbild
Belegung
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
1
10
2
3
4
Name Funktion
DI1.0 Binäreingang DI1.0
DI1.1 Binäreingang DI1.1
DI1.2 / DO1.0 Binäreingang DI1.2 oder Binärausgang DO1.0
DI1.3 / DO1.1 Binäreingang DI1.3 oder Binärausgang DO1.1
DI1.4 / DO1.2 Binäreingang DI1.4 oder Binärausgang DO1.2
DI1.5 / DO1.3 Binäreingang DI1.5 oder Binärausgang DO1.3
DI1.6 / DO1.4 Binäreingang DI1.6 oder Binärausgang DO1.4
DI1.7 / DO1.5 Binäreingang DI1.7 oder Binärausgang DO1.5
0V24 0V24-Bezugspotenzial
0V24 0V24-Bezugspotenzial
+24V DC-24-V-Ausgang
FE Potenzialausgleich / Funktionserde
Betriebsanleitung – MOVIPRO
Elektrische Installation
Elektrische Anschlüsse
9
8
12
7
6
5
11
®
PHC2.A-A..M1-..2A-C5
6
9007201519561099
109
