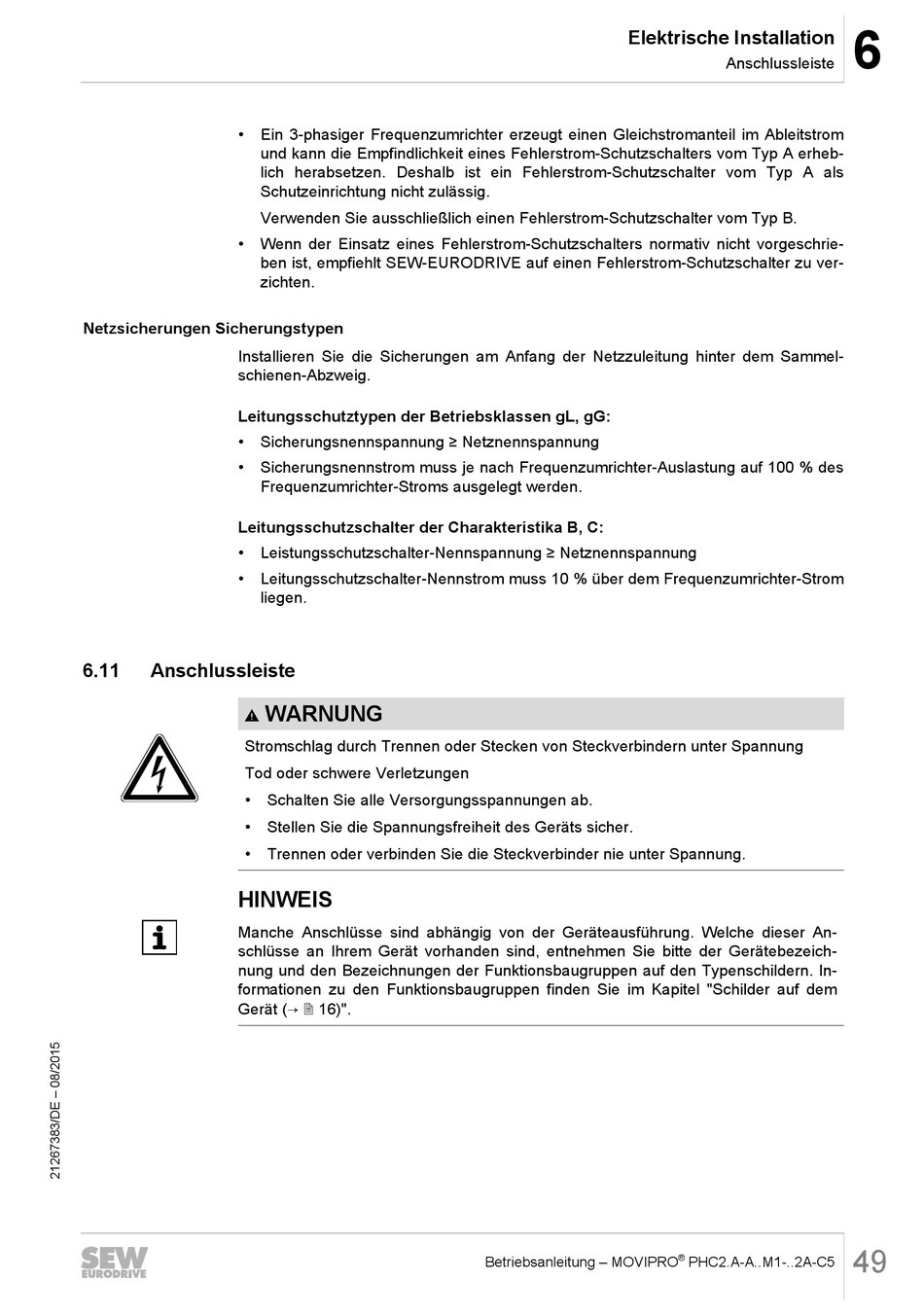

Netzsicherungen Sicherungstypen

Installieren Sie die Sicherungen am Anfang der Netzzuleitung hinter dem Sammel-
schienen-Abzweig.
Leitungsschutztypen der Betriebsklassen gL, gG:
•
•
Leitungsschutzschalter der Charakteristika B, C:
•
•
6.11

Anschlussleiste

Stromschlag durch Trennen oder Stecken von Steckverbindern unter Spannung
Tod oder schwere Verletzungen
•
•
•
HINWEIS
Manche Anschlüsse sind abhängig von der Geräteausführung. Welche dieser An-
schlüsse an Ihrem Gerät vorhanden sind, entnehmen Sie bitte der Gerätebezeich-
nung und den Bezeichnungen der Funktionsbaugruppen auf den Typenschildern. In-
formationen zu den Funktionsbaugruppen finden Sie im Kapitel "Schilder auf dem
Gerät (→ 2 16)".
Ein 3-phasiger Frequenzumrichter erzeugt einen Gleichstromanteil im Ableitstrom
und kann die Empfindlichkeit eines Fehlerstrom-Schutzschalters vom Typ A erheb-
lich herabsetzen. Deshalb ist ein Fehlerstrom-Schutzschalter vom Typ A als
Schutzeinrichtung nicht zulässig.
Verwenden Sie ausschließlich einen Fehlerstrom-Schutzschalter vom Typ B.
Wenn der Einsatz eines Fehlerstrom-Schutzschalters normativ nicht vorgeschrie-
ben ist, empfiehlt SEW-EURODRIVE auf einen Fehlerstrom-Schutzschalter zu ver-
zichten.
Sicherungsnennspannung ≥ Netznennspannung
Sicherungsnennstrom muss je nach Frequenzumrichter-Auslastung auf 100 % des
Frequenzumrichter-Stroms ausgelegt werden.
Leistungsschutzschalter-Nennspannung ≥ Netznennspannung
Leitungsschutzschalter-Nennstrom muss 10 % über dem Frequenzumrichter-Strom
liegen.
WARNUNG
Schalten Sie alle Versorgungsspannungen ab.
Stellen Sie die Spannungsfreiheit des Geräts sicher.
Trennen oder verbinden Sie die Steckverbinder nie unter Spannung.
Elektrische Installation
Betriebsanleitung – MOVIPRO
Anschlussleiste
®
PHC2.A-A..M1-..2A-C5
