Kurzbeschreibung

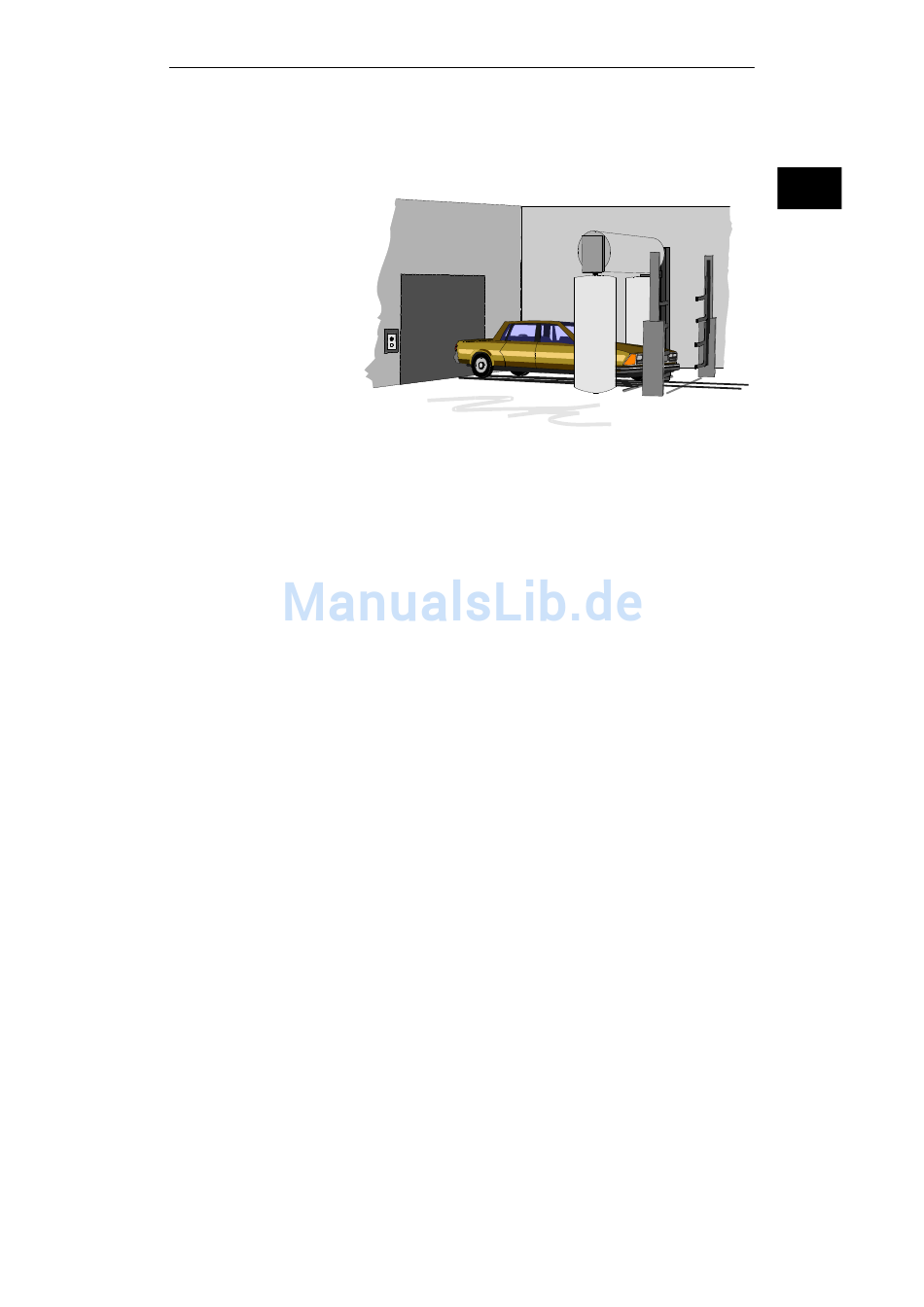

Das folgende Bild zeigt Ihnen eine Autowaschanlage, wie Sie an
der Steuerungsauf-
viele Tankstellen zu finden ist. Sie soll durch das STEP 5-Pro-
gabe
gramm automatisiert werden.
Bild 2-1
Aus dem Aufbau der Waschanlage und den Anforderungen des
Waschvorgangs ergibt sich folgender Prozeßablauf.
Einzelne Einflußgrößen wie Trockenzeit oder Verteilzeit des
Wachses können vom Bedienpersonal verändert werden. Die
Steuerung erfaßt die Zahl der ausgeführten Waschzyklen.
C79000-G8500-C820-01
Autowaschanlage
– Die Anlage muß ihre Grundstellung einnehmen.
– Das Auto wird in die Waschposition gefahren.
– Das Tor der Anlage wird geschlossen und der Waschvor-
gang gestartet.
– Es folgt der Waschprozeß mit dem Auftragen von Schaum,
dem Waschen/Spülen, dem Auftragen von Wachs und dem
Trocknen des Wagens.
– Schließlich wird das Tor automatisch geöffnet und das Auto
kann herausgefahren werden.
