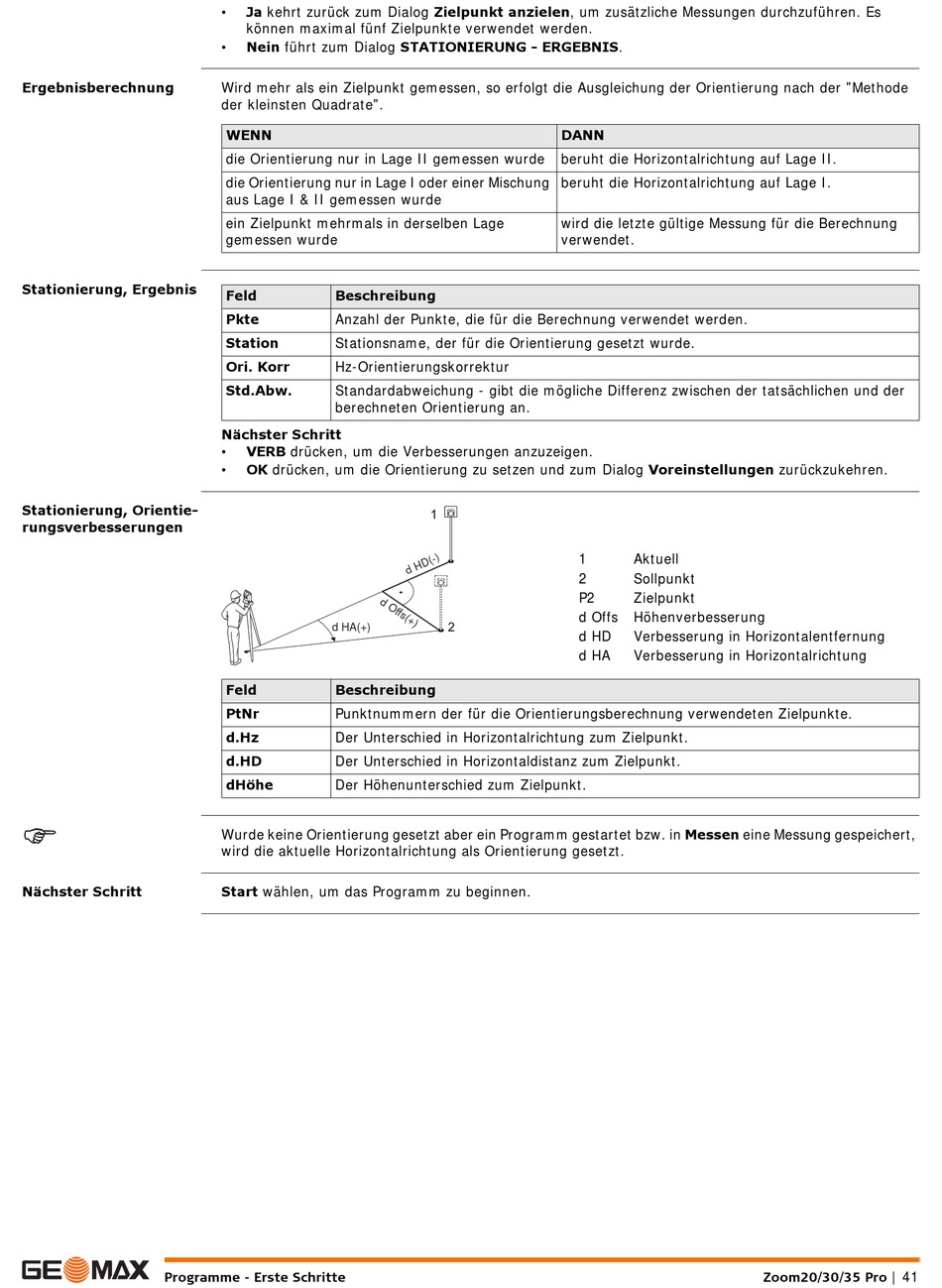

GeoMax Zoom20 Pro Serie Gebrauchsanweisung Seite 41

Ergebnisberechnung
Stationierung, Ergebnis
Stationierung, Orientie-
rungsverbesserungen

Nächster Schritt
Programme - Erste Schritte
• Ja kehrt zurück zum Dialog Zielpunkt anzielen, um zusätzliche Messungen durchzuführen. Es
können maximal fünf Zielpunkte verwendet werden.
• Nein führt zum Dialog STATIONIERUNG - ERGEBNIS.
Wird mehr als ein Zielpunkt gemessen, so erfolgt die Ausgleichung der Orientierung nach der "Methode
der kleinsten Quadrate".
WENN
die Orientierung nur in Lage II gemessen wurde
die Orientierung nur in Lage I oder einer Mischung
aus Lage I & II gemessen wurde
ein Zielpunkt mehrmals in derselben Lage
gemessen wurde
Feld Beschreibung
Pkte Anzahl der Punkte, die für die Berechnung verwendet werden.
Station Stationsname, der für die Orientierung gesetzt wurde.
Ori. Korr Hz-Orientierungskorrektur
Std.Abw. Standardabweichung - gibt die mögliche Differenz zwischen der tatsächlichen und der
berechneten Orientierung an.
Nächster Schritt
• VERB drücken, um die Verbesserungen anzuzeigen.
• OK drücken, um die Orientierung zu setzen und zum Dialog Voreinstellungen zurückzukehren.
d HA(+)
Feld Beschreibung
PtNr Punktnummern der für die Orientierungsberechnung verwendeten Zielpunkte.
d.Hz Der Unterschied in Horizontalrichtung zum Zielpunkt.
d.HD Der Unterschied in Horizontaldistanz zum Zielpunkt.
dHöhe Der Höhenunterschied zum Zielpunkt.
Wurde keine Orientierung gesetzt aber ein Programm gestartet bzw. in Messen eine Messung gespeichert,
wird die aktuelle Horizontalrichtung als Orientierung gesetzt.
Start wählen, um das Programm zu beginnen.
DANN
beruht die Horizontalrichtung auf Lage II.
beruht die Horizontalrichtung auf Lage I.
wird die letzte gültige Messung für die Berechnung
verwendet.
1 Aktuell
2 Sollpunkt
P2 Zielpunkt
d Offs Höhenverbesserung
d HD Verbesserung in Horizontalentfernung
d HA Verbesserung in Horizontalrichtung
Zoom20/30/35 Pro | 41
