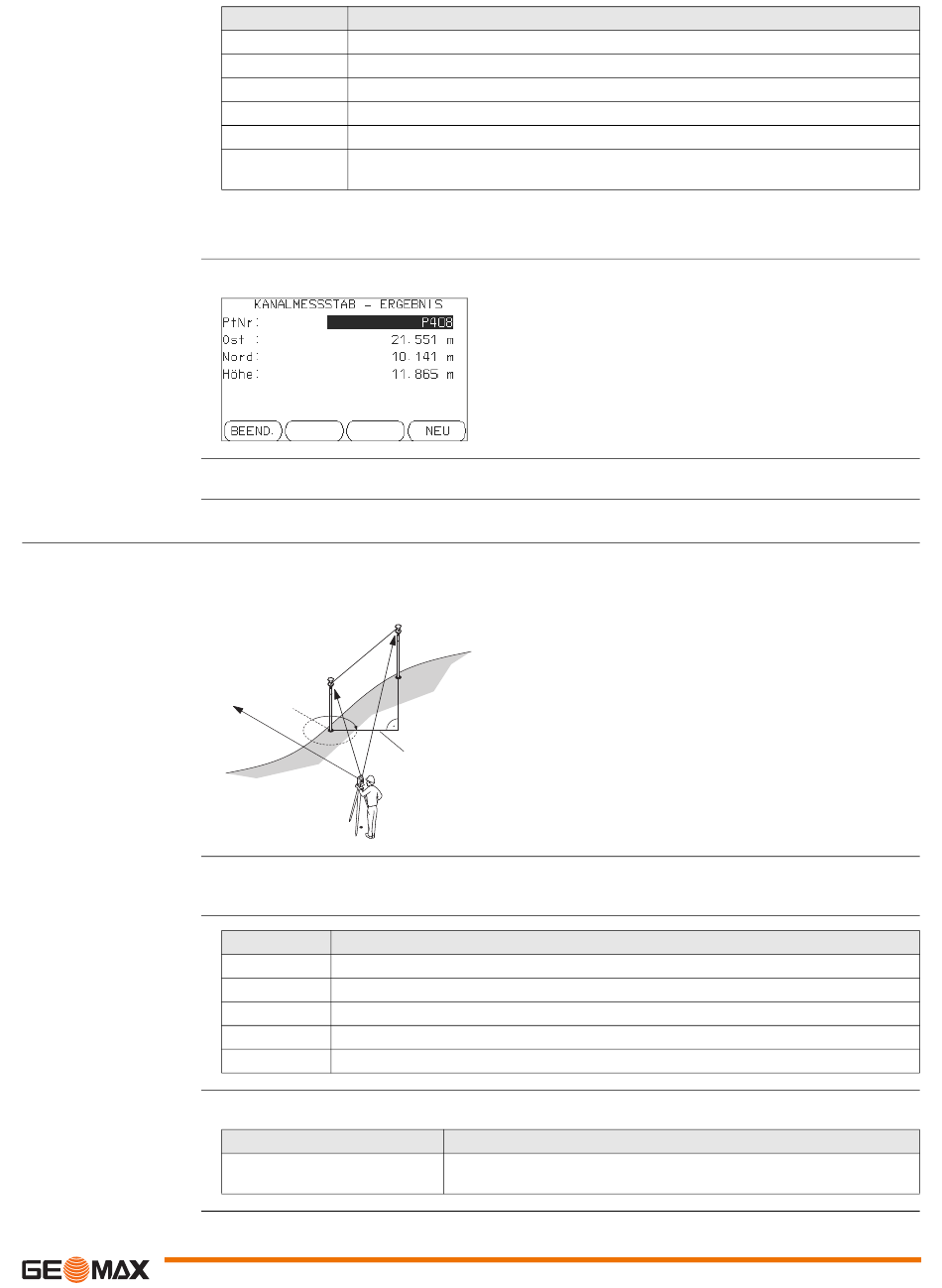

KANALMESSSTAB
KONFIGURATION
KANALESSSTAB -
ERGEBNIS
Nächster Schritt
7.5
Beschreibung
Zugriff
KONTROLLMESSUNG
Meldungen
Funktionen
Feld Beschreibung
Gültigkeit Ändert den EDM-Modus.
Typ Ändert den Prismentyp.
GeoMax Konst. Zeigt die Prismenkonstante an.
Gesamtlänge Stablänge des Kanalmessstabs.
Dist. R1-R2 Abstand zwischen den Zentren der Prismen R1 und R2.
Toleranz Grenzwert für den Unterschied zwischen eingegebenem und gemessenem Prismenab-
stand. Wird der Toleranzwert überschritten, zeigt die Funktion eine Warnmeldung an.
Nächster Schritt
Im KANALMESSSTAB Dialog, mit ALL das erste und zweite Prisma messen. Der KANALMESSTAB-
ERGEBNIS Dialog wird angezeigt.
Der Dialog zeigt die Ost-, Nord- und Höhenkoordinaten des unzugänglichen Punktes an.
BEEND. drücken, um zum Programm, aus dem FNC geöffnet wurde, zurückzukehren.

Azi/Dis

Diese Funktion berechnet die Schräg- und Horizontaldistanz, die Höhendifferenz, das Azimut, die Steigung
und die Koordinatendifferenzen zwischen den letzten zwei Punkten und zeigt diese Werte an. Für diese
Berechnung sind gültige Messungen erforderlich.
SD
N Azi
1) Drücken Sie FNC innerhalb einer beliebigen Anwendung.
2) Wählen Sie Azi/Dis aus dem Menü FUNKTIONEN.
Feld Beschreibung
Azimut Differenz in der Richtung zwischen den zwei Punkten.
Steigung Differenz in der Steigung zwischen den zwei Punkten.
hDIST Differenz in der Horizontaldistanz zwischen den zwei Punkten.
sDIST Differenz in der Schrägdistanz zwischen den zwei Punkten.
d.d.Z Differenz in der Höhe zwischen den zwei Punkten.
Es können folgende wichtige Meldungen und Warnungen erscheinen:
Meldungen
Weniger als zwei gültige
Messungen!
VD
HD
Beschreibung
Die Werte können nicht berechnet werden, wenn weniger als zwei
gültige Messungen vorliegen.
BEEND.
Um die Ergebnisse zu speichern und zum
Programm, in dem FNC gedrückt wurde,
zurückzukehren.
NEU
Um zum Dialog KANALMESSSTAB zurückzu-
kehren.
Azi Azimut
SD Schrägdistanz
VD Höhendistanz
HD Horizontaldistanz
Zoom20/30/35 Pro | 35
