Statussymbole; Softkeys - GeoMax Zoom20 Pro Serie Gebrauchsanweisung

3.3
Beschreibung
Symbole
3.4
Beschreibung
Allgemeine Softkey-
Funktionen
Benutzeroberfläche

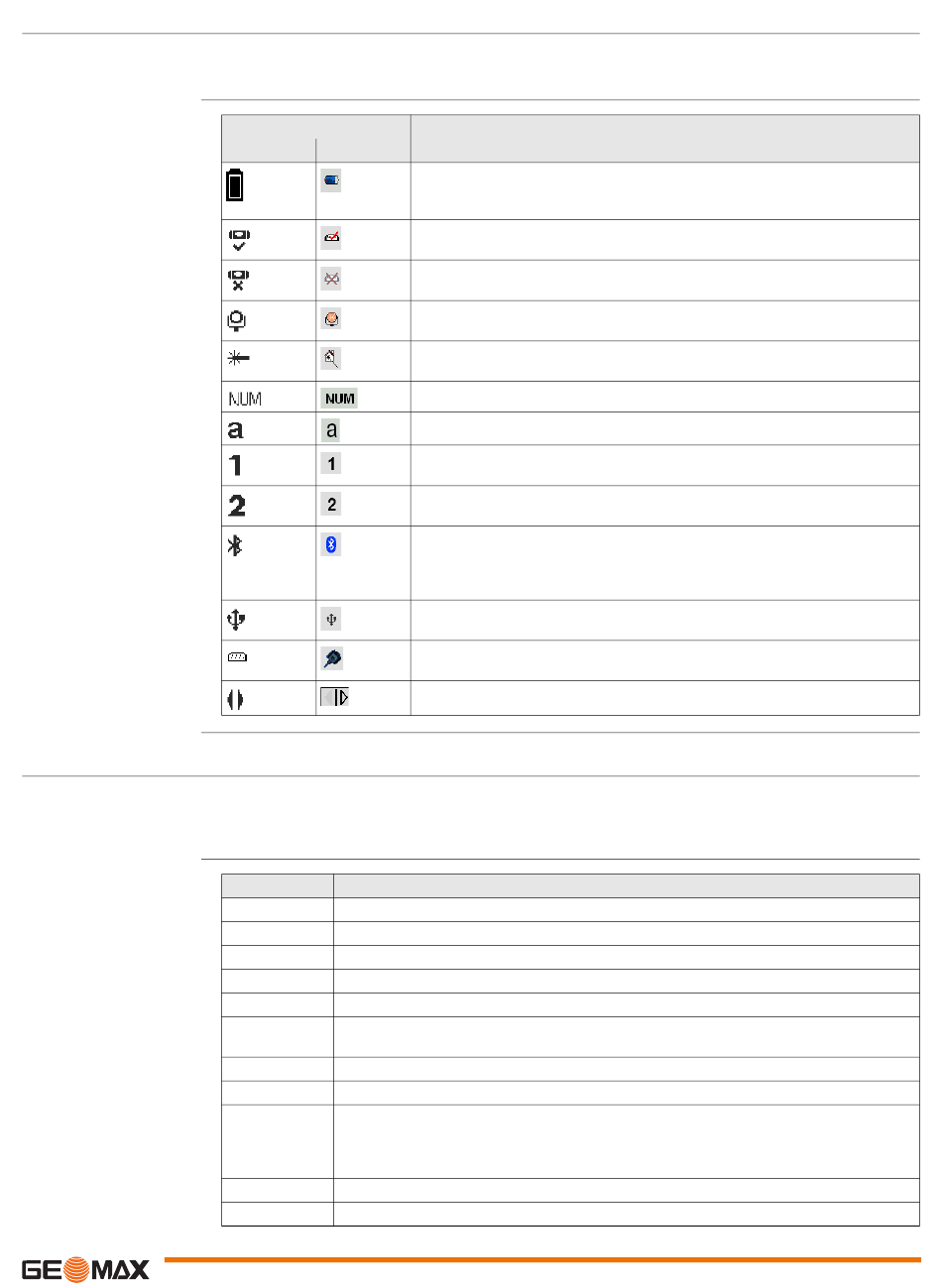

Statussymbole

Die Symbole zeigen Statusinformationen zu den Instrumenten Grundfunktionen an. Je nach Displaytyp
werden unterschiedliche Symbole angezeigt.
Symbol
S&W F&T

Softkeys

Softkeys werden mit der relevanten Funktionstaste F1 bis F4 ausgewählt. In diesem Kapitel ist die Funk-
tionalität üblicher System-Softkeys beschrieben. Spezifische Softkeys werden in den relevanten
Programmkapiteln beschrieben.
Taste Beschreibung
->ABC Wechselt den Tastenblock in die alphanumerischen Eingabe.
->012 Wechselt den Tastenblock in die numerischen Eingabe.
ALL Startet Winkel- und Distanzmessungen und speichert die Messwerte.
ZURÜCK Geht zurück zum letzten aktiven Dialog.
ONH Öffnet den Dialog zur manuellen Koordinateneingabe.
EDM Um die EDM-Einstellungen anzuschauen und zu verändern. Siehe "5.2 EDM Einstel-
lungen".
ENDE Beendet den Dialog oder das Programm.
DIST Startet Winkel- und Distanzmessungen ohne die Messwerte zu speichern.
OK In einem Eingabe-Dialog: Bestätigt gemessene oder eingegebene Werte und geht im
Prozess weiter.
In einer Meldung: Bestätigt die Meldung und fährt mit gewählter Aktion fort oder geht
zurück zum vorherigen Dialog, um eine andere Option zu wählen.
P/NP Wechselt zwischen den EDM-Modi "Prisma" und "Nicht-Prisma".
PtLST. Zeigt Liste der verfügbaren Punkte an.
Beschreibung
Das Batterie-Symbol zeigt den Stand der verbleibenden Batteriekapazität
an. Im Beispiel 75% voll. Für F&T: Tippen auf das Symbol öffnet den Dialog
SYSTEM INFORMATION.
Kompensator ist eingeschaltet. Für F&T: Tippen auf das Symbol öffnet den
Dialog LIBELLE & LASERLOT.
Kompensator ist ausgeschaltet. Für F&T: Tippen auf das Symbol öffnet den
Dialog EINSTELLUNGEN.
EDM Modus IR für Messungen auf Prismen und Reflexfolie. Für F&T: Tippen
auf das Symbol öffnet den Dialog EDM EINSTELLUNGEN.
EDM-Modus NP für Messungen auf alle Ziele. Für F&T: Tippen auf das
Symbol öffnet den Dialog EDM EINSTELLUNGEN.
Tastenblock ist im numerischen Modus.
Tastenblock ist im alphanumerischen Modus.
Fernrohr ist in Lage I. Für F&T: Tippen auf das Symbol öffnet den Dialog
LIBELLE & LASERLOT.
Fernrohr ist in Lage II. Für F&T: Tippen auf das Symbol öffnet den Dialog
LIBELLE & LASERLOT.
Bluetooth ist verbunden. Befindet sich ein Kreuz neben dem Symbol, ist die
Bluetooth-Schnittstelle ausgewählt, aber der Status ist inaktiv. Für F&T:
Tippen auf das Symbol öffnet den Dialog KOMMUNIKATIONSPARA-
METER.
USB Schnittstelle ist ausgewählt. Für F&T: Tippen auf das Symbol öffnet den
Dialog KOMMUNIKATIONSPARAMETER.
RS232 Schnittstelle ist ausgewählt. Für F&T: Tippen auf das Symbol öffnet
den Dialog KOMMUNIKATIONSPARAMETER.
Ein Doppelpfeil zeigt an, dass ein Feld eine Auswahlliste hat.
Zoom20/30/35 Pro | 18
