Ersatzteilliste Finecoat-Farbspritzpistole; Ersatzteilliste Und Ersatzteilbild Luftschlauch - WAGNER FineCoat series Betriebsanleitung

Ersatzteilliste Fine Coat-Farbspritzpistole
(Ersatzteilbild, siehe Seite 44)
Pos. Bestell-Nr. Benennung
0277 035 Fine Coat-Farbspritzpistole
1 0277 502 Material-Regulierknopf
2 0295 575 Druckfeder
3 0276 228 Spritzdüsen-Set Nr. 4 (bestehend aus
Luftkappe, Düse und Nadel)
4 0277 510 Gehäuse
5 0275 501 * Dichtung
6 0275 578 Druckfeder
7 0277 536 Stößel
8 0277 486 * Dichtung
9 0277 489 Sicherungsring
10 9811 119 Sechskantmutter
11 9805 205 Schraube
12 0277 491 Knopf
13 9894 242 Federscheibe
14 0277 498 Ventilgehäuse
15 0508 403 O-Ring
16 0277 493 Ventil
17 0277 488 * Dichtung
18 0277 506 Doppelstutzen
19 0277 185 Gehäuse
20 0277 515 Sicherungsring
21 0277 508 Verschraubung
22 0277 470 Griff
23 0277 230 Rohr
24 0277 231 Sechskantmutter
25 0277 503 Nippel
26 0277 505 Nippel
27 0275 579 * Nadeldichtung
28 0277 198 Abzugsbügel
29 0277 514 Achse
30 0275 250 Federplatte
31 0277 507 Regulierring
32 0277 482 * Luftrohr
33 0277 919 Ventilplatten-Set 10 Stück
34 0276 248 * Rückschlagventil
35 0277 483 * Luftrohr
38 0277 509 Nippel
39 0277 511 Mutter
40 0277 451 Brücke
41 0277 467 Schließhebel
42 0277 460 Deckel
43 9805 206 Schraube
44 0277 448 Drehhebel
FineCoat 7000 S
D
Pos. Bestell-Nr.
45 0277 449
46 9871 049
47 0277 178
48 0295 600
49 0277 495 *
50 0275 573
52 0261 889
0295 981 *

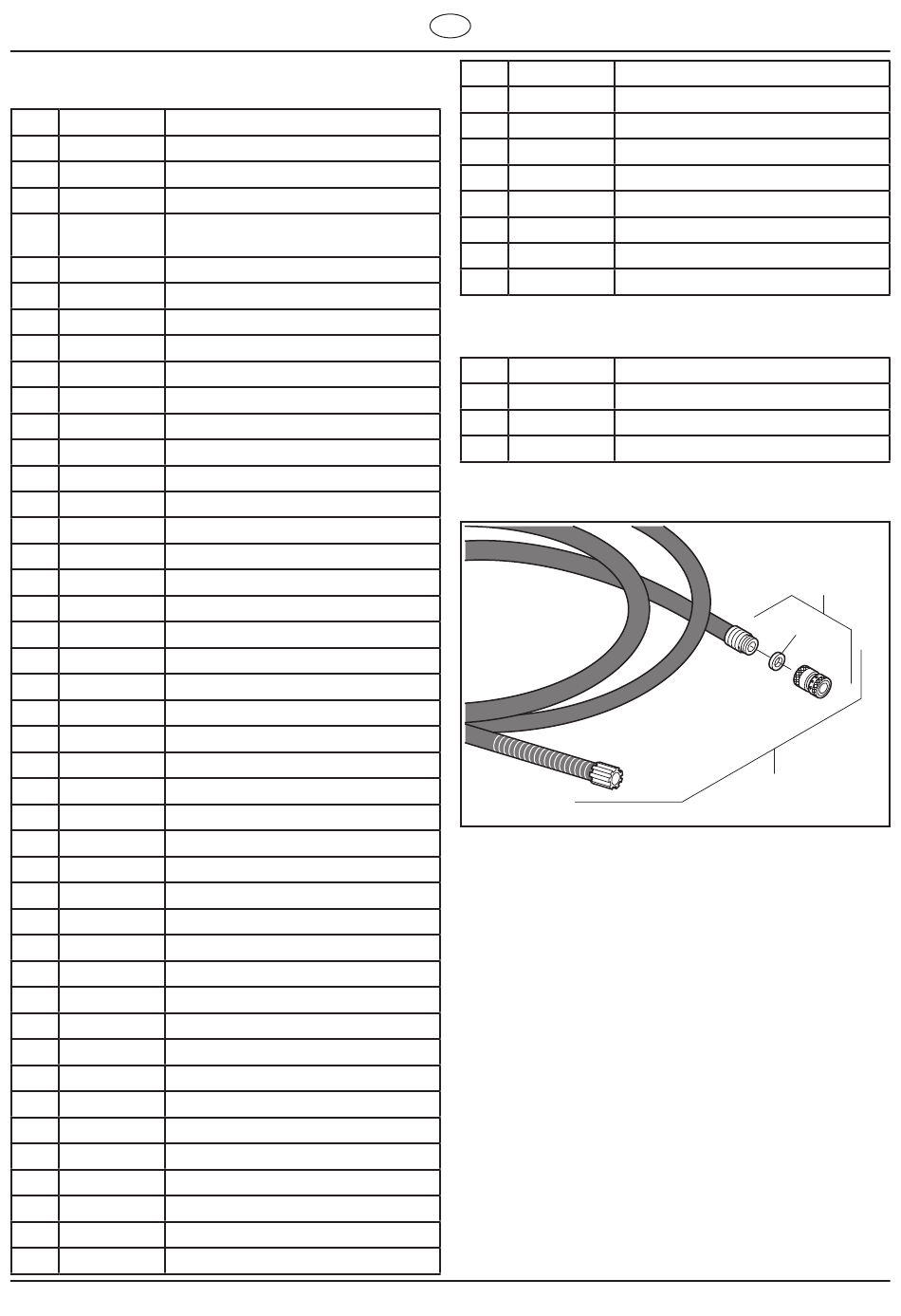

Ersatzteilliste Luftschlauch
Pos. Bestell-Nr.
1 0276 439
2 0275 625
3 0276 234
Ersatzteilbild Luftschlauch
Benennung
Führung
O-Ring
Steigrohr
Filter
Farbbehälter-Dichtung
Farbbehälter
Steckschlüssel
Service-Set
Benennung
Dichtung Schnellkupplung
Schlauchschnellkupplung
Luftschlauch 7,5 m
3
2
1
9
