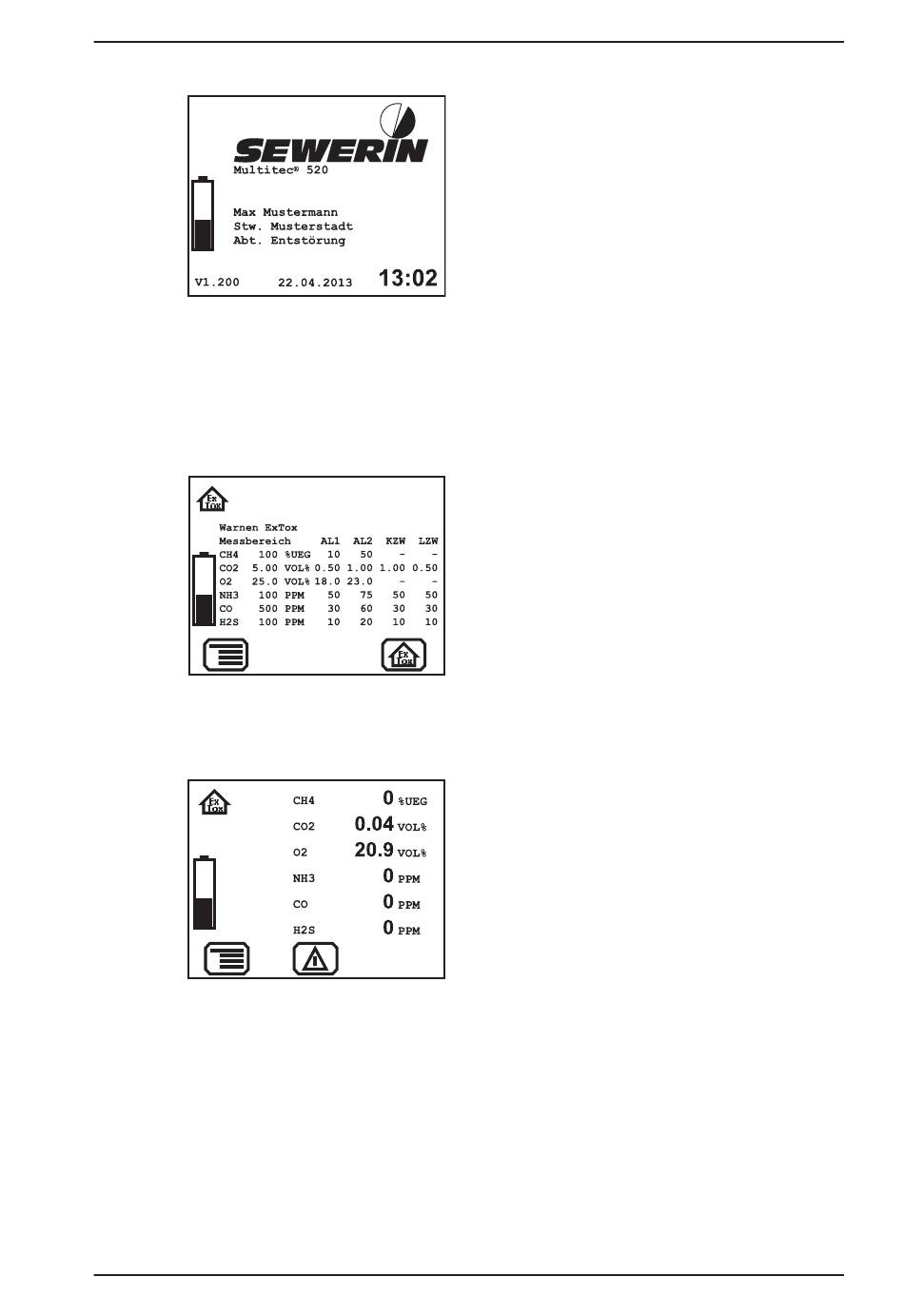

Abb. 3: Startbild
Danach erscheint kurzzeitig eine Übersicht über die messbaren
Gase sowie die zugehörenden Alarmschwellen.
Abb. 4: Übersicht messbare Gase und Alarmschwellen
Das Gerät wechselt in den Messbetrieb.
Abb. 5: Messbetrieb – Anzeige der aktuellen Messwerte
Das Gerät ist betriebsbereit.
Anzeige von:
– Gerätetyp: Multitec 520
– Benutzer:
Max Mustermann
Stw. Musterstadt
Abt. Entstörung
– Firmwareversion: V1.200
– Datum und Uhrzeit
– Kapazität Batterie/Akku
Anzeige von:
– Symbol: Warnen ExTox
– messbare Gase
– Messbereich
– Alarmschwellen
– Kapazität Batterie/Akku
Anzeige von:
– aktuelle Messwerte; entspre-
chen beim Einschalten an
Frischluft dem Nullpunkt
3 Bedienung
11
