Funktionsprinzip
Wenn sich der Eingangstrom (4 bis 20mADC) erhöht, wird der Strom, der auf der Rolle des
Torquemotors (12) durch den Eingang angewandt wird, den Betriebs- und Ausgangskreislauf (8)
ändern, wodurch der Anker (13) mit dem Drehpunkt der Blattfeder (11) zu rotieren beginnt.
Zusätzlich wird eine Lücke zwischen der Düse (6) und der Prallplatte (5) gebildet und der
Düsenrückdruck reduziert.
Dies hat zur Folge, dass das Entlüftungsventil (7) innerhalb des Pilotventils (1) sich nach rechts
bewegt, der Druck bei AUSGANG 1 sich erhöht und bei AUSGANG 2 sich verringert und verursacht,
dass der Antrieb (14) sich bewegt. Die Bewegung des Antriebs (14) wird auf die Gabelbefestigung,
die Wellenrückführung (10) und den Winkelsensor (9) übertragen. Die Verschiebung des
Ausgangskreislaufes (8) stimmt somit mit dem Eingangsstrom entsprechend der Ausgangsposition
überein.
Betriebsstellung
Der IP8101-Stellungsregler kann mittels zwei Methoden bedient werden, durch eine
Bedienungstaste (Modus, oben, unten), die im Stellungsregler angebracht ist und durch die HART
Kommunikation (optional). Lesen Sie die Betriebsanleitung für den Betrieb mit der Betriebstaste und
beziehen Sie sich auf die „HART Kommunikation" in der separaten Bedienungsanleitung der HART
Kommunikation.

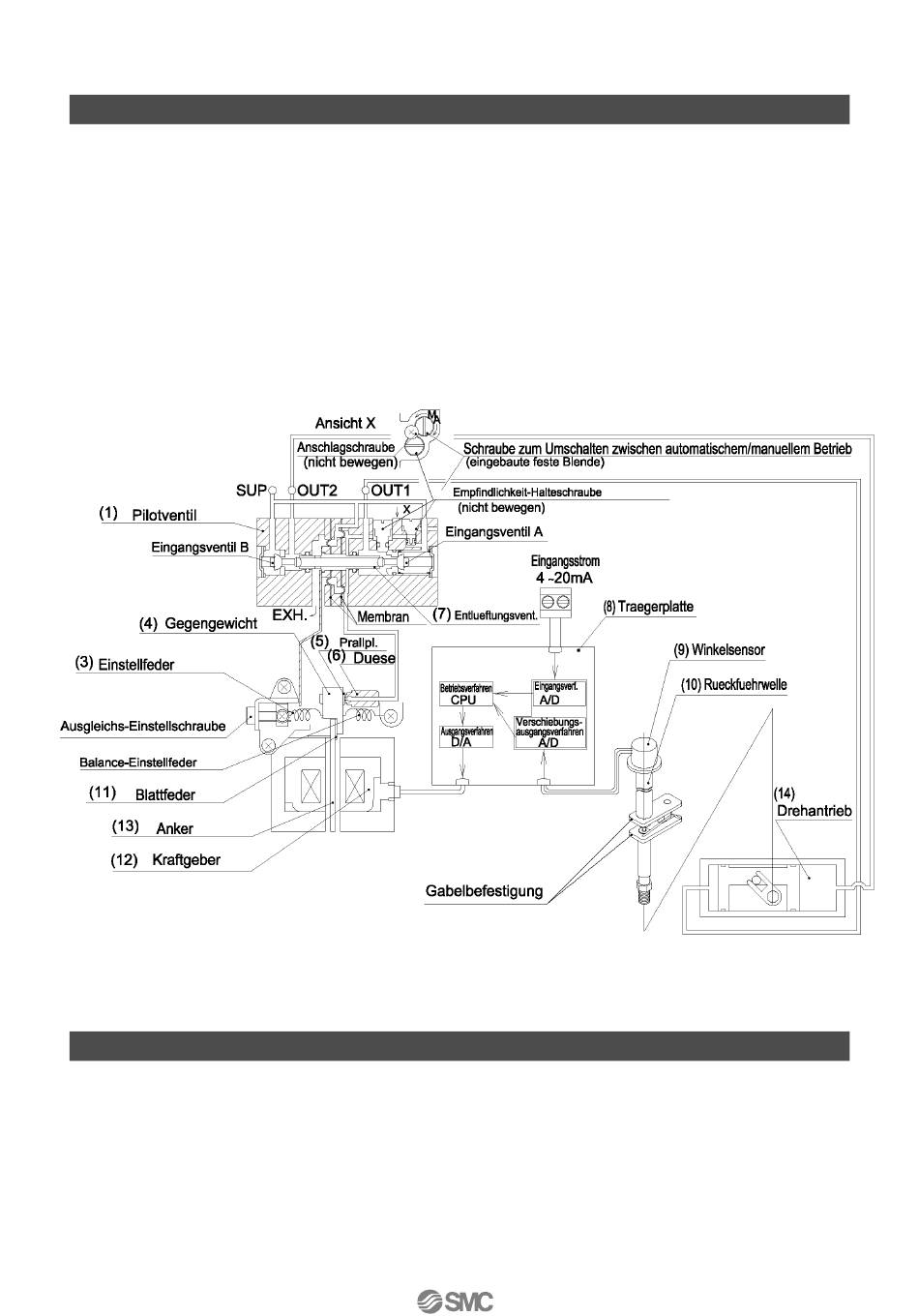

Abb. 3
