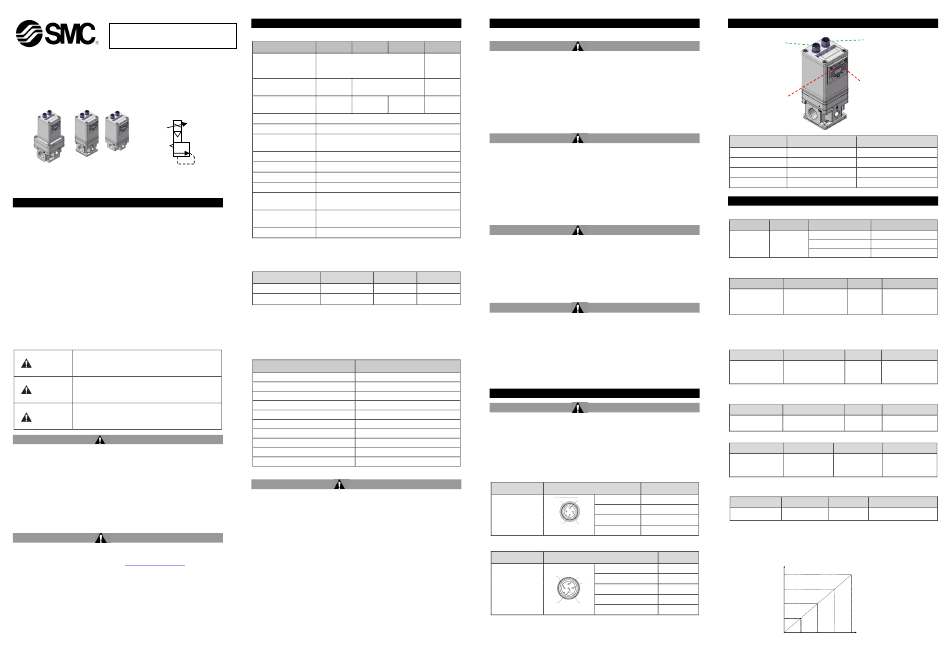

SMC ITV 0 0-RC Serie Betriebsanleitung

ITV2-TF2Z358DE
ÜBERSETZUNG DER
ORIGINALBETRIEBSANLEITUNG
Betriebsanleitung

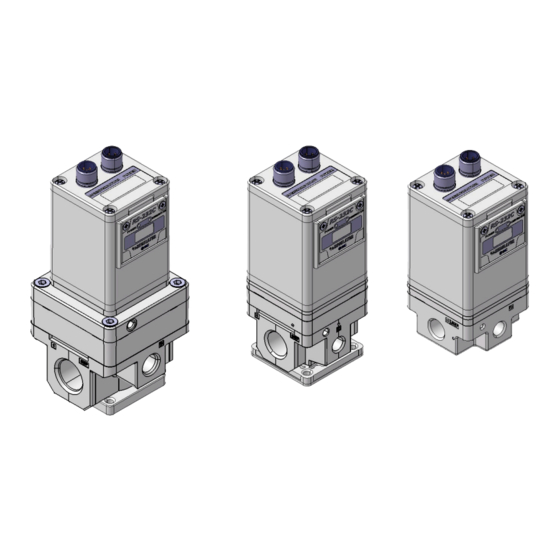

Elektropneumatischer Regler
RS-232C
Serie ITV*0*0-RC****
3
1
Die bestimmungsgemäße Verwendung des elektropneumatischen
Reglers besteht darin, den Druck eines Mediums zu regeln, während er
an die RS-232C-Kommunikation angeschlossen ist.
1 Sicherheitshinweise
Diese Sicherheitshinweise sollen vor gefährlichen Situationen und/oder Sachschäden
schützen. In diesen Hinweisen wird der Grad der potenziellen Gefährdung mit den
Kennzeichnungen „Achtung", „Warnung" oder „Gefahr" bezeichnet.
Sie alle sind wichtige Hinweise für die Sicherheit und müssen zusätzlich
*1)
zu den internationalen Normen (ISO/IEC) und
Sicherheitshinweisen beachtet werden.
*1) ISO 4414: Fluidtechnik – Allgemeine Regeln und sicherheitstechnische
Anforderungen an Pneumatikanlagen und deren Bauteile.
ISO 4413: Fluidtechnik – Allgemeine Regeln und sicherheitstechnische
Anforderungen an Hydraulikanlagen und deren Bauteile.
IEC 60204-1: Sicherheit von Maschinen – Elektrische Ausrüstung von
Maschinen. (Teil 1: Allgemeine Anforderungen)
ISO 10218-1: Industrieroboter - Sicherheitsanforderungen - Teil 1: Roboter.
• Weitere Informationen finden Sie im Produktkatalog, in der Betriebsanleitung
und in den Sicherheitshinweisen zur Handhabung von SMC-Produkten.
• Bewahren Sie diese Betriebsanleitung für spätere Einsichtnahme an
einem sicheren Ort auf.
Achtung verweist auf eine Gefährdung mit geringem
Achtung Risiko, die leichte bis mittelschwere Verletzungen zur
Folge haben kann, wenn sie nicht verhindert wird.
Warnung verweist auf eine Gefährdung mit mittlerem
Warnung Risiko, die schwere Verletzungen oder den Tod zur Folge
haben kann, wenn sie nicht verhindert wird.
Gefahr verweist auf eine Gefährdung mit hohem Risiko,
Gefahr die schwere Verletzungen oder den Tod zur Folge hat,
wenn sie nicht verhindert wird.
Warnung
• Stellen Sie stets sicher, dass alle relevanten Sicherheitsgesetze
und -normen erfüllt werden.
Alle Arbeiten müssen von einer qualifizierten Person in sicherer Art
und Weise sowie unter Einhaltung der nationalen Vorschriften
durchgeführt werden.
• Dieses Produkt ist der Klasse A zugeordnet und ist dementsprechend
für die Verwendung in Industriebereichen vorgesehen. In anderen
Umgebungen kann es aufgrund von leitungs-
strahlungsbedingten Störungen zu möglichen Schwierigkeiten bei der
Gewährleistung der elektromagnetischen Verträglichkeit kommen.
Achtung
• Das Luftversorgungssystem muss mit Filtern von 5 μm ausgestattet sein.
• Siehe SMC-Website (URL:
https//www.smcworld.com) für weitere
Informationen zu Sicherheitshinweisen.
2 Technische Daten
2.1 Allgemeine technische Daten
Modell ITV*010 ITV*030
min.
(Einstelldruck) + 0,1 MPa
Versorgungsdruck
max.
0,2 MPa
Versorgungsdruck
einstellbarer 0,005 bis 0,005 bis
Druckbereich 0,1 MPa 0,5 MPa
Spannungsversorgung 24 VDC ± 10 %,
Stromaufnahme max. 0,12 A
Eingangs- 10 Bit/10 Bit
/Ausgangsdaten (1023 entspricht 100 % F.S.)
2
Linearität max. ±1 % F.S.
Hysterese max. 0,5 % F.S.
Wiederholgenauigkeit ±0,5 % F.S.
Empfindlichkeit max. 0,2 % F.S.
Temperatur-
max. ±0,12 % F.S. / °C
eigenschaften
Umgebungs- und
0 bis 50 °C (keine Kondensation)
Medientemperatur
Schutzart
anderen
Anm. 1) Ohne den Stromverbrauch der Kommunikationsleitung für RS-232C.
2.2 Größe/Gewichtsangaben
Modell ITV10*0
Größe (mm) 50×50×109
Gewicht (ohne Optionen) 320 g
2.3 Technische Daten Kommunikation
Bezeichnung
Kommunikationsart Master-/ Slave-Ausführung
Synchrone Ausführung Asynchrone Ausführung
Kommunikationsgeschwindigkeit
Start-Bit
Datenlänge
Stoppbit
Paritätsbit
Durchflussregelung
Befehls-Endcode
Zeichencode
Warnung
Kundenspezifische Sonderprodukte (-X) haben möglicherweise andere
als die in diesem Abschnitt gezeigten technischen Daten. Wenden Sie
oder
sich für spezifische Zeichnungen bitte an SMC.
3 Installation
3.1 Installation
ITV*050 ITV2090
Das Produkt darf
(Einstell-
Sicherheitshinweise gelesen und verstanden worden sind.
druck)
• Das Produkt wurde werkseitig eingestellt und darf nicht vom Benutzer zerlegt
-13,3 kPa
werden. Wenden Sie sich bei Fragen an Ihre nächste SMC-Niederlassung.
• Achten Sie beim Einbau des Produkts darauf, es von Stromleitungen
1,0 MPa -101 kPa
fernzuhalten, um Störgeräusche zu vermeiden.
• Stellen Sie sicher, dass bei vorhandenen induktiven Lasten geeignete
0,005 bis -1,3 bis
Schutzmaßnahmen gegen Spannungsspitzen getroffen werden (z. B.
0,9 MPa -80 kPa
Magnetventil, Relais).
3.2 Umgebung
1)
• Nicht in Umgebungen verwenden, in denen korrosive Gase,
Chemikalien, Salzwasser oder Dampf vorhanden sind.
• Nicht in explosiven Atmosphären verwenden.
• Das Produkt nicht direktem Sonnenlicht aussetzen. Eine geeignete
Schutzabdeckung verwenden.
• Nicht an Orten einsetzen, an denen das Produkt starken Vibrationen oder
Stößen ausgesetzt ist. Die technischen Daten des Produkts überprüfen.
• Nicht an Orten montieren, an denen das Produkt Strahlungswärme
ausgesetzt ist.
3.3 Leitungsanschlüsse
IP65
• Entfernen Sie vor jeder Leitungsverlegung unbedingt Späne,
Kühlschmiermittel, Staub usw.
• Stellen Sie sicher, dass bei der Installation von Leitungen und
Steckverbindern kein Dichtungsmaterial in den Anschluss gelangt.
Lassen Sie bei
Gewindegang am Ende der Leitung oder des Steckverbinders frei.
ITV20*0 ITV30*0
• Die Steckverbinder mit dem spezifizierten Anzugsdrehmoment anziehen.
50×50×131 66×66×152
420 g 720 g 3.4 Schmierung
• Verwenden Sie auf der Versorgungsseite des Produkts keine Öler.
Wird eine Schmierung benötigt, ist der Öler auf der „Ausgangsseite"
anzuordnen, sodass es nicht in das Produkt gelangt.
• Die SMC Produkte werden bei der Herstellung lebensdauergeschmiert
und erfordern keine Schmierung durch geölte Druckluft.
Technische Daten
• Falls ein Schmiermittel im System verwendet werden soll, finden Sie
im Katalog weitere Angaben.
4 Verdrahtung
9600 Bit/s
1 Bit
8 Bits
Das Kabel wie in der folgenden Zeichnung dargestellt an den Stecker der
1 Bit
Haupteinheit anschließen. Treffen Sie geeignete Sicherheitsmaßnahmen, da
ein Anschlussfehler die Einheit beschädigen würde. Verwenden Sie eine DC-
k. A.
Spannungsversorgung, die die notwendigen Spannungsanforderungen
k. A.
erfüllt und minimale Restwelligkeit aufweist.
CR / LF
Die angegebenen 3
ASCII
Spannungsversorgungskabel. Das Kommunikationskabel muss separat bestellt werden.
4.1 Spannungsversorgungsanschluss
Bezeichnung
Anschluss für die
Spannungs-
versorgung
4.2 Feldbusanschluss
Bezeichnung
1
Anschluss für
Kommunikation
2
Anm.: Die dargestellten Farben der Drähte gelten für die Verwendung
des optionalen Kabels.
S-Ausführung: P398020-500-3, -502-3. L-Ausführung: P398020-501-3, -503-3.
5 LED-Anzeige
Feldbusanschluss
Warnung
erst installiert werden, nachdem die
Warnung
6 Druckeinstellung und Ausgangsüberwachung
• Ausgangsdruck einstellen
Achtung
Anm.) nn ist auf ganzzahlige Werte von 0 bis 1023 beschränkt.
Verwendung eines Dichtungsbands einen
• Einstellung für Ausgangsdruck erhöhen
Achtung
Anm.) Wenn der Sollwert nn >= 1021 ist, wird der Wert auf nn=1023 gesetzt.
• Einstellung für den Einstelldruck verringern
Anm.) Wenn der Sollwert nn <= 2 ist, wird der Wert auf nn=0 gesetzt.
• Anfrage für eingestellte Daten
Achtung
• Anfrage der Ausgangsdruckdaten
m gerades Kabel beziehen sich auf das
Die Druckeinstellung kann erfolgen, indem Sie Eingangsdaten mit 10 Bit als
Pinbelegung Kabelfarbe
F.S. über die Master-SPS an den elektropneumatischen Regler senden.
1. +24 V braun
4
1
2. N.C. weiß
E in s te lld r u c k 0 % × F.S. (=0) 100 % × F.S.
3. GND blau
3
2
Beispiel: Zum Einstellen des Drucks auf 0,3 MPa mit ITV2030 (für die
4. FG schwarz
Ausführung mit 0,5 MPa)
Sie stellen einen Druck von 0,3 MPa ein, indem Sie die Eingangsdaten von „614" über
Pinbelegung Kabelfarbe
die Master-SPS an den elektropneumatischen Regler senden. Senden Sie „SET 614".
1. N.C. braun
4
2. TxD weiß
3
3. RxD blau
4. GND schwarz
5
5. N.C. grau
Spannungsversor-
gungsanschluss
Kommunikation
(LED)
Power-LED
Power-LED Kommunikation (LED) Status
grüne LED ON LED OFF Warten auf Eingang
grüne LED ON grüne LED ON Empfangen
rote LED ON LED OFF Warten auf Eingang/Fehler
rote LED ON grüne LED ON Empfangen/Fehler
Befehl Inhalt Antwort Inhalt
nn 0 bis 1023
Ausgangsdruck ei n stel l e n
SET nn (0 - –– außerhalb des Bereichs 1023 < nn <= 9999
1023)
unbekannter Befehl außer 0 <= nn <= 9999
Befehl Inhalt Antwort Inhalt
Addiert 2 zu den Zeigt die
INC eingestellten Daten mm eingestellten Daten
des Ausgangsdrucks plus 2 an
Befehl Inhalt Antwort Inhalt
Subtrahiert 2 von den
Zeigt die eingestellten
DEC eingestellten Daten mm
Daten minus 2 an
des Ausgangsdrucks.
Befehl Inhalt Antwort Inhalt
Anfrage für Zeigt die eingestellten
REQ nn
eingestellte Daten Daten an
Befehl Inhalt Antwort Inhalt
Anfrage der Zeigt die
MON Ausgangs- nn Ausgangsdruck-
druckdaten daten an
Einstelldaten 0 1023 (a/F.S.) × 1023
a
(0,3 MPa/0,5 MPa) × 1023 = 614
DEC
Druck
100 %
75 %
50 %
25 %
0 %
0 256 512 767 1023
(DEC) Eingangsdaten
Seite 1 von 2
