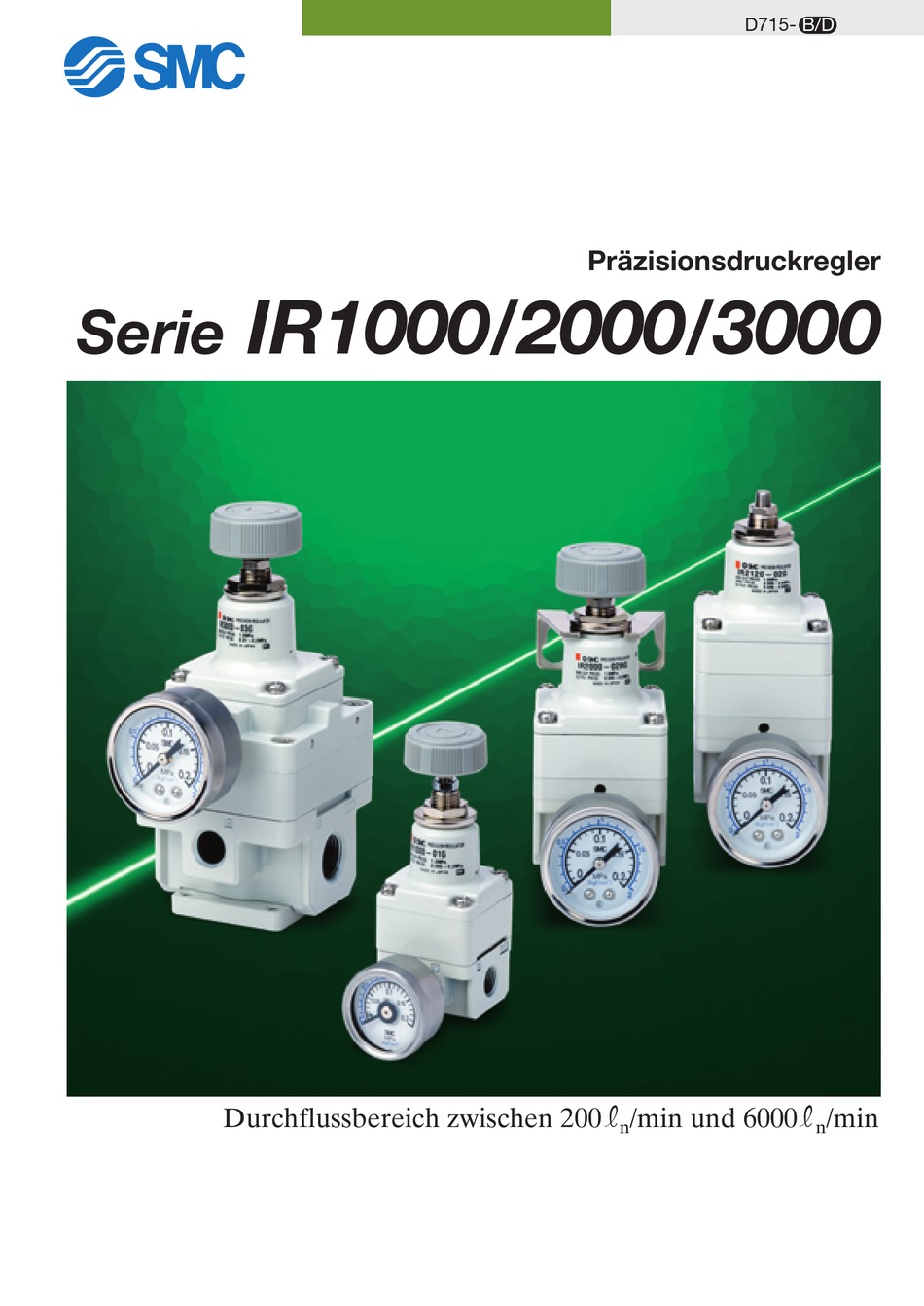

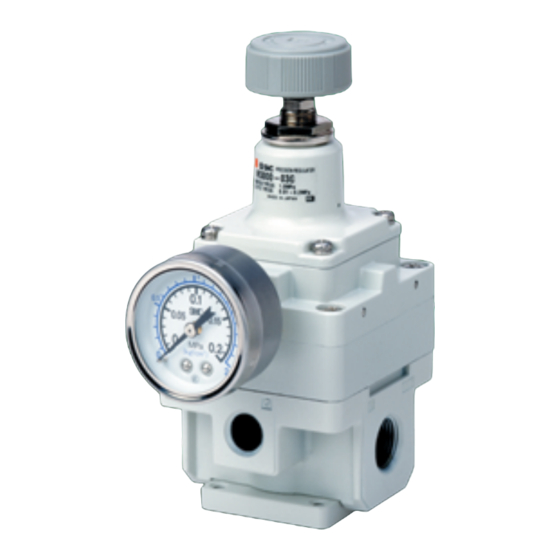

- Seite 1 D715- Präzisionsdruckregler IR1000/2000/3000 Serie Durchflussbereich zwischen 200l /min und 6000l /min...
-
Seite 2: Präzisionsdruckregler
Präzisionsdruckregler IR1000 / 2000 / 3000 Serie Befestigungswinkel und Manometer an zwei Seiten anbaubar Anbau an Vorder- oder Rückseite möglich. Erweiterter Ausgangs- druckregelbereich Einstellbarer Maximaldruck von 0.8MPa Kompakte und leichte Bauform IR1000, Breite 35mm, Gewicht 140g IR2000, Breite 50mm, Gewicht 300g IR3000, Breite 66mm, Gewicht 640g 2 Modelle mit pneumatisch regulier-... -
Seite 3: Hohe Entlüftungskapazität
Modularbauweise Kombinierbar mit den Serien EAF (Vorfilter) und EAFM (Mikrofilter). Zubehör wie z. B. Druckschalter anbaubar Modulargrössen: IR1000: Modulbaureihe 2000 IR2000: Modulbaureihe 3000 IR3000: Modulbaureihe 4000 (Für F.R.L. Modularbaureihe siehe Katalog D103) Hohe Entlüftungskapazität Rückdruck 0.7MPa Rückdruck 0.7MPa IR3010 IR2010 5000 4000 3000... -
Seite 4: Anwendungsbeispiele
Anwendungs- beispiele Konstanter Druck in einem Druckbehälter Ausgleichsdruck und Antrieb Präzise Druckausgleichsregulierung Druck- behälter • Aufgrund der hohen Durchfluss- und Entlüftungsleistung schnelle Regelung des Behälterdruckes möglich. • Der Regler begrenzt Betriebsdruckschwankungen bei Zylindern und sorgt für ein ausgezeichnetes statisches und dynamisches Gleichgewicht. Präzise Druckregulierung –... -
Seite 5: Technische Daten
Präzisions- IR1000/2000/3000 druckregler Serie Standardausführung Pneumatisch regulierbar Technische Daten Pneumatisch regulierbare Ausführung Standardausführung Modell IR10 0 IR20 0 IR30 0 IR2120 IR3120 Medium Druckluft, feinstgefiltert (0.3µm) und ölfrei max. Eingangsdruck 1.0MPa Ausgangsdruck + 0.1MPa Ausgangsdruck + 0.1MPa Ausgangsdruck + 0.05MPa min. -
Seite 6: Angaben Zur Kombinierbarkeit
IR1000/2000/3000 Serie Angaben zur Kombinierbarkeit b: kombinierbar Weisse Felder: nicht kombinierbar Modell IR3000 IR1000 IR2000 Angaben IR1010 IR2010 IR2120* IR3010 IR3120* IR3020 IR1020 IR2020 max. Ausgangsdruck 0.2MPa max. Ausgangsdruck 0.4MPa max. Ausgangsdruck 0.8MPa Serie IR3000 Gewindeanschluss G1/8 Gewindeanschluss G1/4 Gewindeanschluss G3/8 Gewindeanschluss G1/2 * Pneumatisch regulierbare Ausführung Serie IR2000... - Seite 7 IR1000/2000/3000 Serie Präzisionsdruckregler Konstruktion IR1000 IR2000 IR3000 Festdrossel Abzweigung (SUP) Abzweigung (SUP) Abzweigung (OUT) Abzweigung (SUP) Abzweigung (OUT) Einstellknopf Druckfeder Membrane (A) Entlüftungs- Kugel bohrung Entlüftungs- Düse bohrung Membrane (B) Entlüftungs- bohrung Membrane (C) SUP(1) OUT(2) SUP(1) OUT(2) SUP(1) OUT(2) Entlüftungsventil Hauptventil Ventilführung...
- Seite 8 IR1000/2000/3000 Serie Abmessungen IR10 0- 01 IR20 0- 02 M5 x 0.5 M6 x 0.5 Eigenluft- verbrauch Eigenluft- Eigenluftverbrauch verbrauch SUP(1) OUT(2) SUP(1) OUT(2) 2-G1/4 ca. 43 ca. 60 2-G1/8 Anschlussgrösse 2-G1/8 2-G1/8 Anschlussgrösse Manometeranschluss Manometeranschluss Befestigungs- Befestigungs- bohrung bohrung Befestigungs- Befestigungswinkel Schalttafelbefestigungsbohrung...
- Seite 9 IR1000/2000/3000 Serie Präzisionsdruckregler IR1000 Kennlinien Serie Durchfluss Entlüftung Druck ∗ Prüfverfahren gemäss JIS B8372. Eingangsdruck 0.7MPa Ausgangsdruck 0.2MPa IR1000-01 IR1000-01 IR1000-01 Eingangsdruck 0.5MPa Rückdruck 0.5MPa Durchfluss 0 Nl/min 0.204 0.202 0.15 Startpunkt 0.200 0.198 0.05 0.196 140 120 Volumenstrom [l /min] Entlüftung [l /min]...
- Seite 10 IR1000/2000/3000 Serie IR2000 Kennlinien Serie Durchfluss Entlüftung Druck ∗ Prüfverfahren gemäss JIS B8372. Eingangsdruck 0.7MPa Ausgangsdruck 0.2MPa IR2000-02 IR2000-02 IR2000-02 Eingangsdruck 0.5MPa Rückdruck 0.5MPa Durchfluss 0 [Nl/min] 0.204 0.202 Startpunkt 0.15 0.200 0.198 0.05 0.196 Volumenstrom [l /min] Entlüftung [l /min] Eingangsdruck P [MPa]...
- Seite 11 IR1000/2000/3000 Serie Präzisionsdruckregler IR3000 Kennlinien Serie Durchfluss Entl ftung Druck ∗ Prüfverfahren gemäss JIS B8372. Eingangsdruck 0.7MPa Ausgangsdruck 0.2MPa IR3000-03 IR3000-03 IR3000-03 Eingangsdruck 0.5MPa Rückdruck 0.5MPa Durchfluss 0 [Nl/min] 0.204 0.202 Startpunkt 0.15 0.200 0.198 0.196 0.05 0.194 1000 2000 3000 4000 3500...
-
Seite 12: Sicherheitsvorschriften
Zylinderkolbenstangen usw. plötzlich herausschiessen (z.B. durch den Einbau von SMC Startverzögerungsventilen für langsamen Druckaufbau im Pneumatiksystem). 5. Bitte nehmen Sie Verbindung zu SMC auf, wenn das Produkt unter einer der nach- folgenden Bedingungen eingesetzt werden soll: 5.1 Einsatz- bzw. Umgebungsbedingungen, die von den angegebenen technischen Daten abweichen oder bei Einsatz des Produktes im Aussenbereich. -
Seite 13: Präzisionsdruckregler-Hinweise
Warnung 1. Diese Produkte sind für den Betrieb mit Druckluft konzipiert. Wenden Sie sich bei Verwendung eines anderen Mediums an SMC. Verlegung von Rohr- und Schlauchleitungen 2. Verwenden Sie keine Druckluft, die Chemikalien, syntheti- sche Öle mit organischen Lösungsmitteln, Salz, ätzende Gase Achtung usw. -
Seite 14: Produktspezifische Hinweise
Festdrossel verstopfen, was zu Funktionsstörun- nisches Ventil usw.) installiert, welches permanent ein- und aus- geschaltet wird, so unterliegt der Kugel-/Düsenmechanismus gen führt. Verwenden Sie daher ausser einem Luftfilter (SMC- Serie EAF) zusätzlich einen Mikrofilter (SMC-Serien EAM, EAFM). einem verstärkten Verschleiss. Dadurch können Ausgangs- druckschwankungen entstehen.
