Montage

7.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Vor-/Rückläufe der Heizungsanlage
Vor-/Rücklauf des Warmwasserkreises
Kondensatablauf
Steuerleitung zum Wärmepumpenmanager
Stromversorgung

7.2 Heizungsseitiger Anschluss

Die heizungsseitigen Anschlüsse an der Wärmepumpe sind mit
1 1/2" Außengewinde versehen. Die anzuschließenden Schläu-
che werden nach unten aus dem Gerät geführt. Beim Anschluss
an die Wärmepumpe muss an den Übergängen mit einem
Schlüssel gegengehalten werden.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken. Wir empfehlen eine
Wasserbehandlung gem. VDI 2035.
Es wird empfohlen, das optional erhältliche 4-Wege-Umschalt-
ventil zu verwenden. Eine genaue Beschreibung des Einbaus ist
der dem Ventil beiliegenden Anweisung zu entnehmen.
Bei Nutzung der Wärmepumpe ausschließlich im
Heizbetrieb gilt folgendes:
Wird die Wärmepumpe ausschließlich zum Heizen eingesetzt,
besteht die Möglichkeit die hydraulischen Anschlüsse am Ver-
flüssiger gegeneinander vertauscht anzuschließen. In diesem
Fall ist der aufgebrachte Geräteaufkleber nicht zu beachten. Der
Anschluss [A] ist als Heizungsvorlauf, der Anschluss [B] als Hei-
zungsrücklauf vorzusehen.
Wichtig: Die Hinweise/Einstellungen in der Anleitung des Wär-
mepumpenmanagers sind unbedingt zu beachten und dement-
sprechend vorzunehmen; eine Nichtberücksichtigung führt zu
Funktionsstörungen.
Bei dieser Nutzungsart ist kein Kühlbetrieb möglich. Die Anlage
kann nur im Heizmodus betrieben werden. Die Leistungsanga-
ben gelten wie in der Geräteinformation angegeben.
Mindestheizwasserdurchsatz
Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem
Betriebszustand der Heizungsanlage sicherzustellen. Dieses
kann z.B. durch Installation eines differenzdrucklosen Verteilers
erreicht werden.
Frostschutz
Bei Wärmepumpen, die frostgefährdet aufgestellt sind, sollte

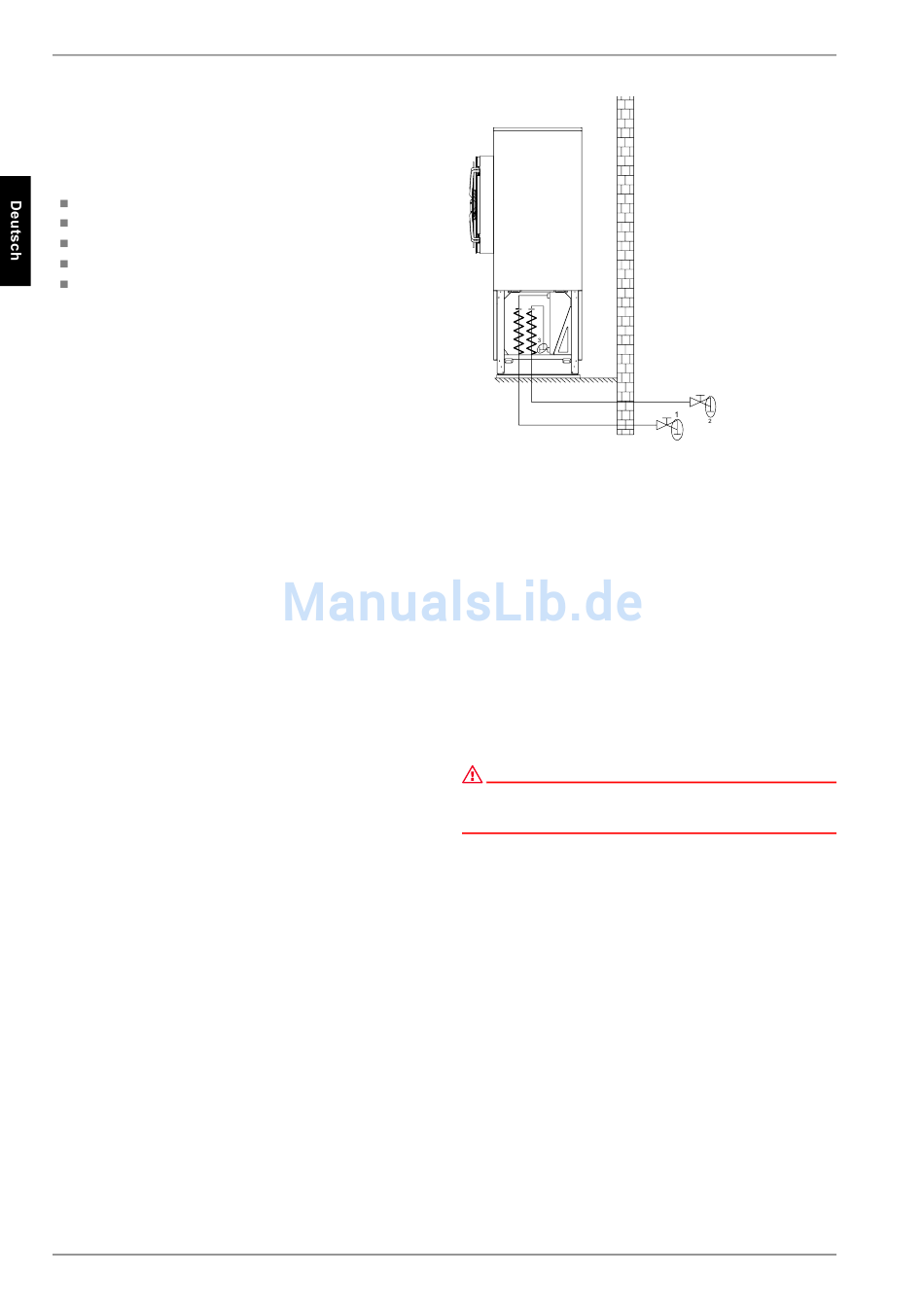

eine manuelle Entleerung (siehe Bild) vorgesehen werden. So-
fern Manager und Heizungsumwälzpumpe betriebsbereit sind,
arbeitet die Frostschutzfunktion
Außerbetriebnahme der Wärmepumpe oder Stromausfall ist die
Anlage zu entleeren. Bei Wärmepumpenanlagen, an denen ein
Stromausfall nicht erkannt werden kann (Ferienhaus), ist der
Heizungskreis mit einem geeigneten Frostschutz zu betreiben.
DE-6
des Managers. Bei

7.3 Elektrischer Anschluss

Der Leistungsanschluss der Wärmepumpe erfolgt über ein han-
delsübliches 4-adriges Kabel.
Das Kabel ist bauseits beizustellen und der Leitungsquerschnitt
gemäß der Leistungsaufnahme der Wärmepumpe (siehe An-
hang Geräteinformation) sowie der einschlägigen VDE- (EN-)
und VNB-Vorschriften zu wählen.
In der Leistungsversorgung für die Wärmepumpe ist eine allpo-
lige Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand
(z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein 3-poliger Si-
cherungsautomat, mit gemeinsamer Auslösung aller Außenlei-
ter, vorzusehen (Auslösestrom gemäß Geräteinformation). Beim
Anschließen ist das Rechtsdrehfeld der Lasteinspeisung sicher-
zustellen.
Phasenfolge: L1, L2, L3.
ACHTUNG!
Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das Anlaufen
der Wärmepumpe verhindert. Ein entsprechender Warnhinweis wird im
Wärmepumpenmanager angezeigt (Verdrahtung anpassen).
Die Steuerspannung wird über den Wärmepumpenmanager zu-
geführt.
Die Stromversorgung des
230V AC-50 Hz, erfolgt gemäß seiner eigenen Gebrauchsanwei-
sung (Absicherung max. 16 A).
Die Steuerleitungen (nicht im Lieferumfang enthalten) haben an
beiden Enden rechteckige Steckverbinder. An ihrem einen Ende
wird sie mit dem Wärmepumpenmanager und an ihrem anderen
Ende mit dem Schaltkasten in der Wärmepumpe verbunden. Die
Steckanschlüsse an der Wärmepumpe befinden sich an der Un-
terseite des Schaltkastens.
Als Steuerleitung werden zwei getrennte Leitungen verwendet.
Die eine Leitung ist für die 230V Steuerspannungsebene und die
andere ist für die Signal- bzw. Kleinspannungsebene vorgese-
hen.
Genauere Anweisungen sind der Gebrauchsanweisung des
Wärmepumpenmanagers zu entnehmen.
Detaillierte Informationen siehe Anhang Stromlaufpläne.
Wärmepumpenmanagers mit
