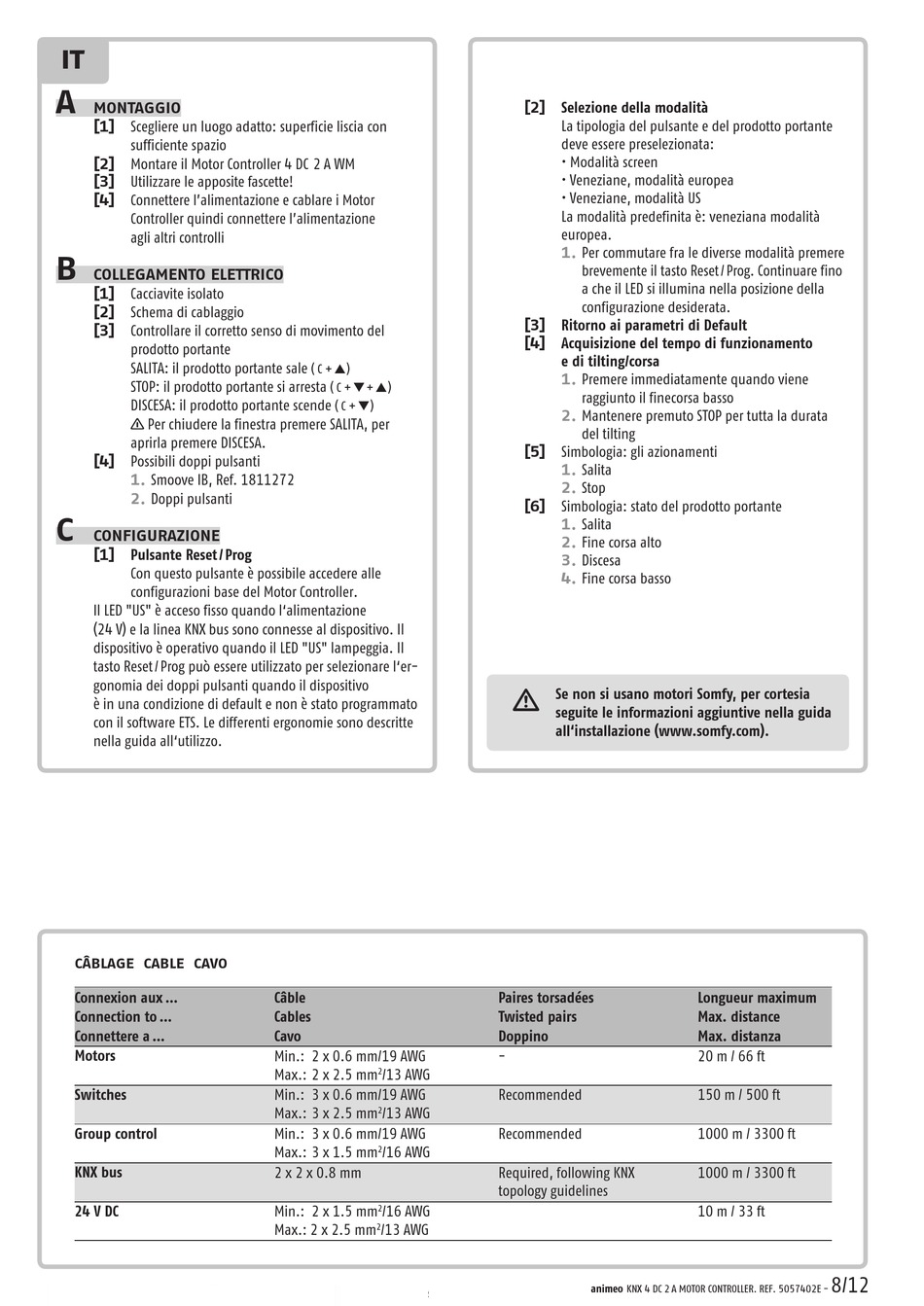

IT
A
MONTAGGIO
[1] Scegliere un luogo adatto: superficie liscia con
sufficiente spazio
[2] Montare il Motor Controller 4 DC 2 A WM
[3] Utilizzare le apposite fascette!
[4] Connettere l'alimentazione e cablare i Motor
Controller quindi connettere l'alimentazione
agli altri controlli
B

COLLEGAMENTO ELETTRICO

[1] Cacciavite isolato
[2] Schema di cablaggio
[3] Controllare il corretto senso di movimento del
prodotto portante
SALITA: il prodotto portante sale
STOP: il prodotto portante si arresta
DISCESA: il prodotto portante scende
n Per chiudere la finestra premere SALITA, per
aprirla premere DISCESA.
[4] Possibili doppi pulsanti
1. Smoove IB, Ref. 1811272
2.
Doppi pulsanti
C
CONFIGURAZIONE
[1] Pulsante Reset / Prog
Con questo pulsante è possibile accedere alle
configurazioni base del Motor Controller.
Il LED "US" è acceso fisso quando l'alimentazione
(24 V) e la linea KNX bus sono connesse al dispositivo. Il
dispositivo è operativo quando il LED "US" lampeggia. Il
tasto Reset / Prog può essere utilizzato per selezionare l'er-
gonomia dei doppi pulsanti quando il dispositivo
è in una condizione di default e non è stato programmato
con il software ETS. Le differenti ergonomie sono descritte
nella guida all'utilizzo.
CÂBLAGE CABLE CAVO
Connexion aux ...
Connection to ...
Connettere a ...
Motors
Switches
Group control
KNX bus
24 V DC
( C + s)
( C + t + s)
( C + t)
Câble
Cables
Cavo
Min.: 2 x 0.6 mm/19 AWG
Max.: 2 x 2.5 mm /13 AWG
2
Min.: 3 x 0.6 mm/19 AWG
Max.: 3 x 2.5 mm 2 /13 AWG
Min.: 3 x 0.6 mm/19 AWG
Max.: 3 x 1.5 mm 2 /16 AWG
2 x 2 x 0.8 mm
Min.: 2 x 1.5 mm /16 AWG
2
Max.: 2 x 2.5 mm /13 AWG
2
[2] Selezione della modalità
La tipologia del pulsante e del prodotto portante
deve essere preselezionata:
• Modalità screen
• Veneziane, modalità europea
• Veneziane, modalità US
La modalità predefinita è: veneziana modalità
europea.
1.
Per commutare fra le diverse modalità premere
brevemente il tasto Reset / Prog. Continuare fino
a che il LED si illumina nella posizione della
configurazione desiderata.
[3] Ritorno ai parametri di Default
[4] Acquisizione del tempo di funzionamento
e di tilting/corsa
1.
Premere immediatamente quando viene
raggiunto il finecorsa basso
2. Mantenere premuto STOP per tutta la durata
del tilting
[5] Simbologia: gli azionamenti
1. Salita
2.
Stop
[6] Simbologia: stato del prodotto portante
1.
Salita
2. Fine corsa alto
3. Discesa
4.
Fine corsa basso
m
Se non si usano motori Somfy, per cortesia
seguite le informazioni aggiuntive nella guida
all'installazione (www.somfy.com).
Paires torsadées
Twisted pairs
Doppino
-
Recommended
Recommended
Required, following KNX
topology guidelines
animeo KNX 4 DC 2 A MOTOR CONTROLLER. REF. 5057402E -
Longueur maximum
Max. distance
Max. distanza
20 m / 66 ft
150 m / 500 ft
1000 m / 3300 ft
1000 m / 3300 ft
10 m / 33 ft
