EINSTELLUNG BREMSE UND
BREMSFEDER – SCHALTGETRIEBE
1. Gang einlegen und Parkbremse lösen.
2. Siehe Abb. 29. Bremsnockenhebel (B) nach vorne
bewegen. Der Abstand zwischen Hebel (B) und
Anschlag (C) muß 3 mm betragen, wie in der
Ausschnittsdarstellung gezeigt.
3. Zum Anpassen des Abstands die Mutter (D) im
Uhrzeigersinn drehen, um den Abstand zu verringern,
gegen den Uhrzeigersinn, um den Abstand zu
vergrößern.
4. Siehe Abb. 30. Parkbremse einkuppeln. Einstellmutter
(E) anziehen oder lösen, um eine Federlänge von
60-63,5 mm zu erreichen.
02
Einstellungen und Service
E
A

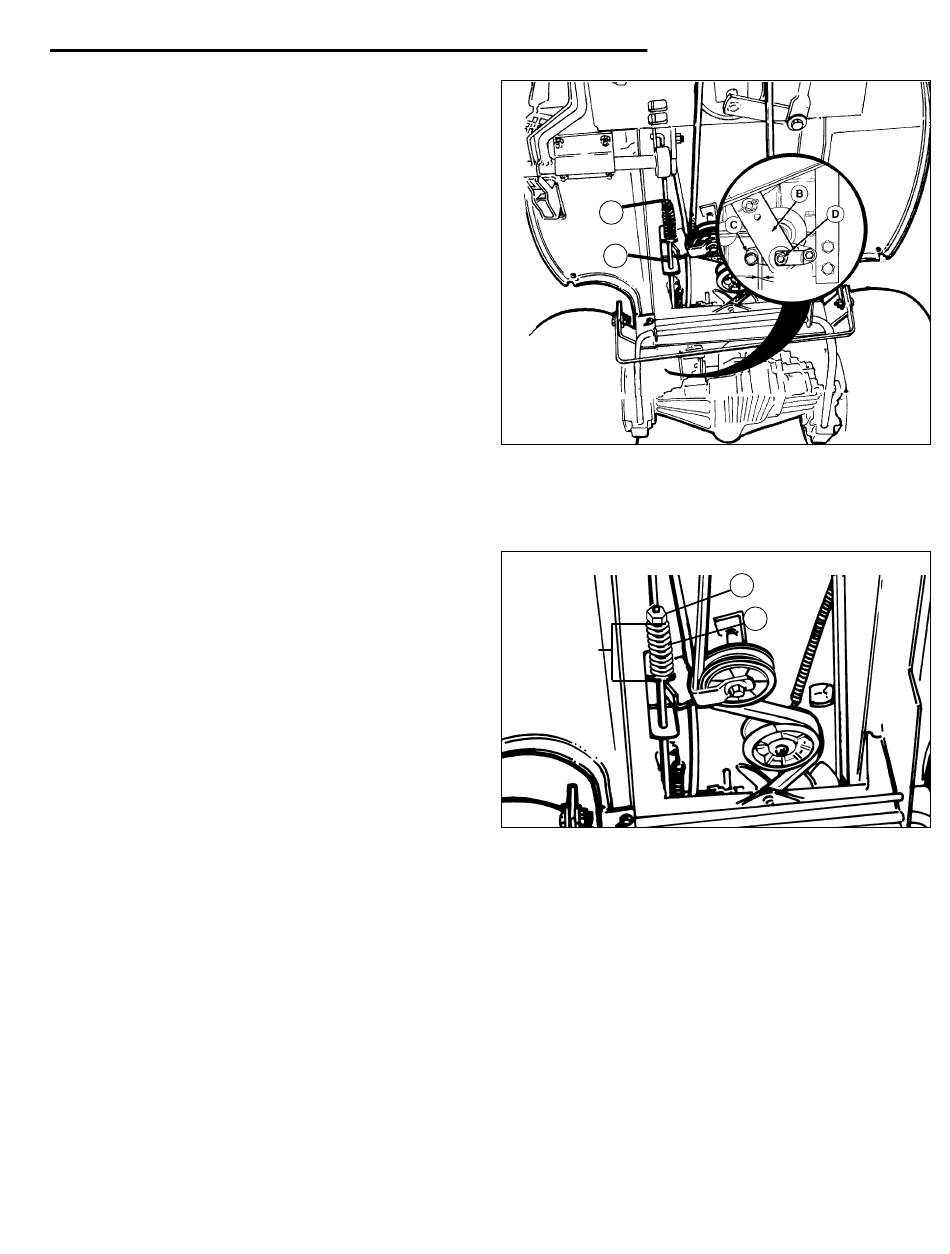

Abb. 29. Bremseneinstellung –
Modell mit Schaltgetriebe
A. Bremszugstange
B. Bremsnockenhebel
C. Anschlag
Feder-
länge
Abb. 30. Bremsfedereinstellung –
Modell mit Schaltgetriebe
A. Mutter
23
3 mm
D. Einstellmutter
E. Federeinstellmutter
A
B
B. Feder
