reer Micron Installation Seite 12

Modell
Nennkapazität (REDUZIERT) m
(wählbar von der Software)
Nennkapazität (NORMAL) m
(wählbar von der Software)
Versorgung VDC
Anschlüsse
Messzeit
Synchronisationsart
Max. Leistung W
Digitale Ausgänge
Analoge Ausgänge
(MODELLE AC)
Analoge Ausgänge
(MODELLE AV)
Ausgang RS-485
(MODELLE B)
Eingänge
Minimale Dauer Eingangssignal
(ms)
Max. anschließbare Längen m
Betriebstemp. °C
Schutzgrad
12

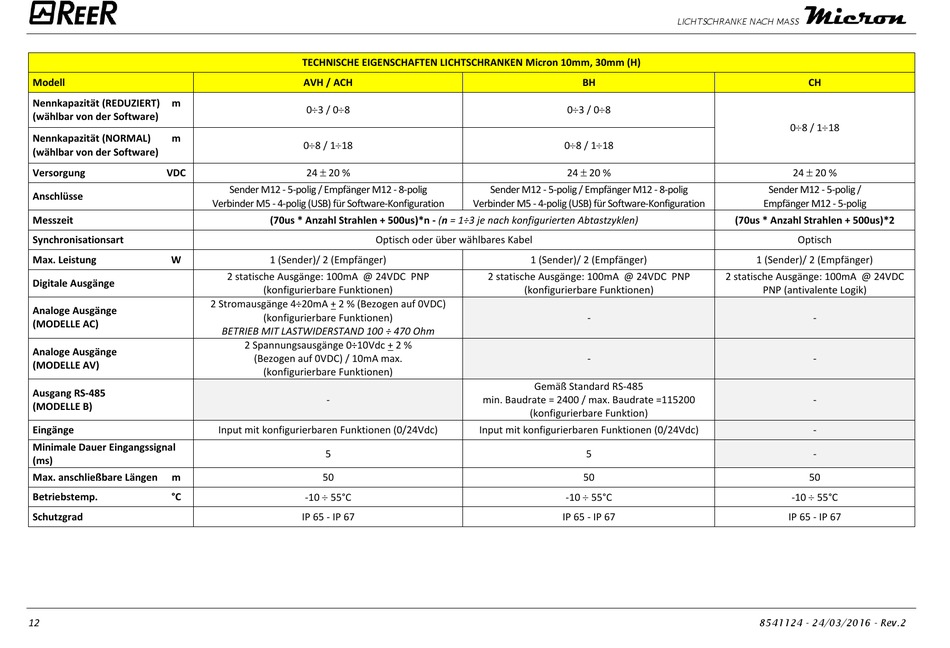

TECHNISCHE EIGENSCHAFTEN LICHTSCHRANKEN Micron 10mm, 30mm (H)
AVH / ACH
03 / 08
08 / 118
24  20 %
Sender M12 - 5-polig / Empfänger M12 - 8-polig
Verbinder M5 - 4-polig (USB) für Software-Konfiguration
(70us * Anzahl Strahlen + 500us)*n - (n = 1÷3 je nach konfigurierten Abtastzyklen)
Optisch oder über wählbares Kabel
1 (Sender)/ 2 (Empfänger)
2 statische Ausgänge: 100mA @ 24VDC PNP
(konfigurierbare Funktionen)
2 Stromausgänge 4÷20mA + 2 % (Bezogen auf 0VDC)
(konfigurierbare Funktionen)
BETRIEB MIT LASTWIDERSTAND 100 ÷ 470 Ohm
2 Spannungsausgänge 0÷10Vdc + 2 %
(Bezogen auf 0VDC) / 10mA max.
(konfigurierbare Funktionen)
-
Input mit konfigurierbaren Funktionen (0/24Vdc)
5
50
-10  55°C
IP 65 - IP 67
BH
03 / 08
08 / 118
24  20 %
Sender M12 - 5-polig / Empfänger M12 - 8-polig
Verbinder M5 - 4-polig (USB) für Software-Konfiguration
1 (Sender)/ 2 (Empfänger)
2 statische Ausgänge: 100mA @ 24VDC PNP
(konfigurierbare Funktionen)
-
-
Gemäß Standard RS-485
min. Baudrate = 2400 / max. Baudrate =115200
(konfigurierbare Funktion)
Input mit konfigurierbaren Funktionen (0/24Vdc)
5
50
-10  55°C
IP 65 - IP 67
LICHTSCHRANKE NACH MASS
CH
08 / 118
24  20 %
Sender M12 - 5-polig /
Empfänger M12 - 5-polig
(70us * Anzahl Strahlen + 500us)*2
Optisch
1 (Sender)/ 2 (Empfänger)
2 statische Ausgänge: 100mA @ 24VDC
PNP (antivalente Logik)
-
-
-
-
-
50
-10  55°C
IP 65 - IP 67
8541124 - 24/03/2016 - Rev.2
