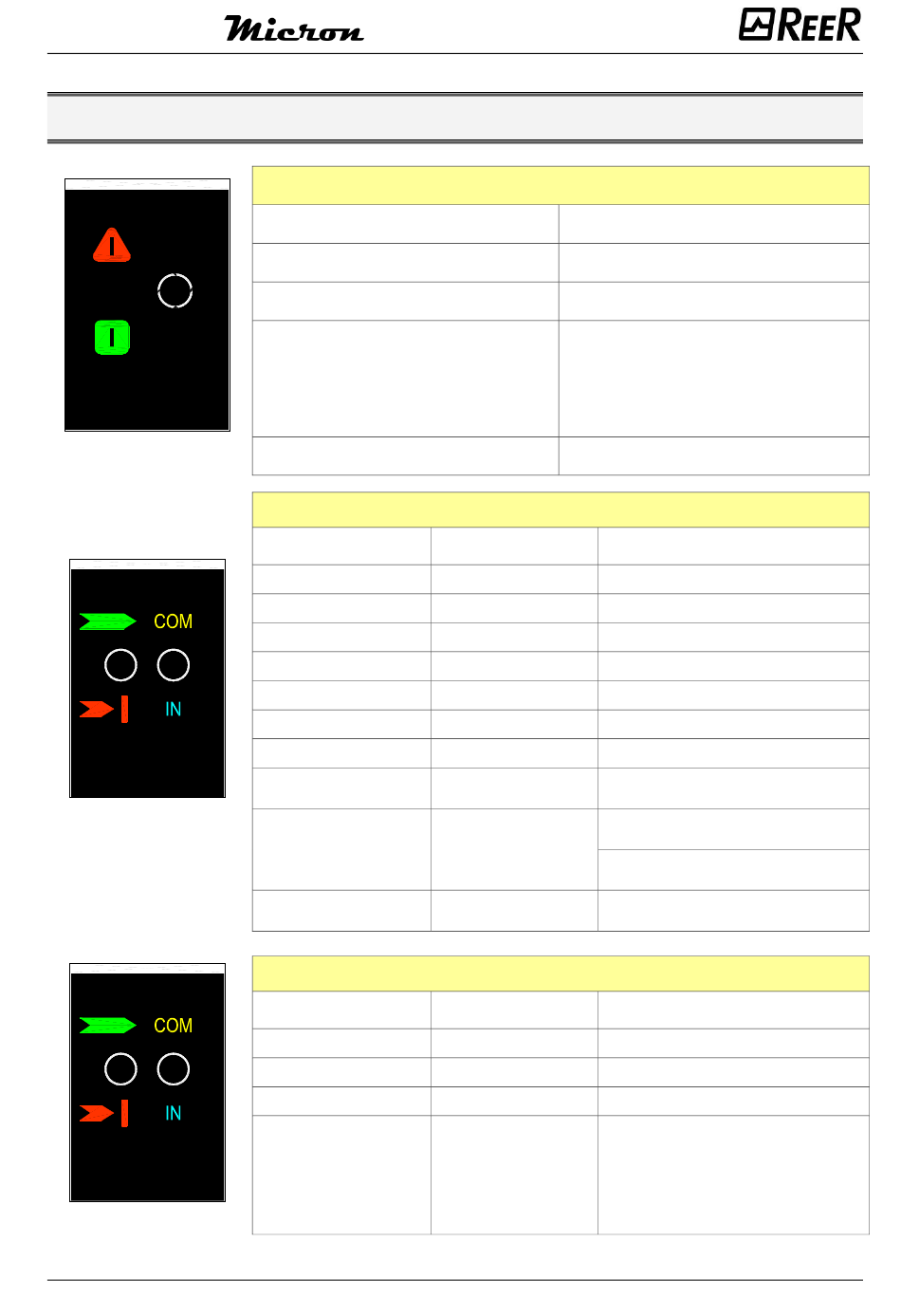

LEUCHTANZEIGEN
Abbildung 7
Abbildung 8
Abbildung 9
8541124 - 02/11/2017 - Rev.5
dreifarbige LED
(Rot/Grün/Orange)
ROT
ROT BLINKEND
GRÜN
ORANGE BLINKEND
ZWEIFARBIG
(Rot/Grün)
ROT
GRÜN
-
-
-
-
ROT BLINKEND
DURCHGEHEND ROT MIT
1 UNTERBRECHUNG
ROT/GRÜN MIT 3
UNTERBRECHUNGEN
ROT/GRÜN MIT 4
UNTERBRECHUNGEN
ZWEIFARBIG
(Rot/Grün)
ROT
GRÜN
ROT BLINKEND
DURCHGEHEND ROT MIT
1 UNTERBRECHUNG
SENDER (AC/AC/B/C)
Normale Betriebsbedingung
Beim Einschalten:
•
Zweimaliges langsames Blinken ->
niedrige Reichweite
•
Zweimaliges schnelles Blinken -> hohe
Reichweite
Fehlen des Synchronismus über Kabel
EMPFÄNGER (AC/AV/B)
ZWEIFARBIG
(Orange/Blau)
-
-
ORANGE
Verbindung mit dem Computer über USB
Blau
BLAU BLINKEND
Blau 3-maliges Blinken
-
-
-
Analoge Ausgänge nicht angeschlossen
-
EMPFÄNGER (C)
ZWEIFARBIG
(Orange/Blau)
-
-
-
-
BEDEUTUNG
Einschalten des Systems
FAIL-Bedingung
BEDEUTUNG
Bedingung Lichtschranke belegt.
Bedingung Lichtschranke belegt.
Eingang aktiv/Erkennung aktiviert
Erkennen Pattern
Pattern fehlt
FAIL-Bedingung
Synchronismus fehlt
Überlast Analoge Ausgänge
(Modelle AV)
(Modelle AC)
Überlast/FAIL Statische Ausgänge
(Modelle 10mm, 30mm)
BEDEUTUNG
Bedingung Lichtschranke belegt.
Bedingung Lichtschranke belegt.
FAIL-Bedingung
Synchronismus fehlt
