Handbuch Datafox-Timeboy
5.4.4
Integriertes Funkmodul 433 MHz
Datafox Timeboy kann optional mit einem Funkmodul 433 MHz ausgerüstet werden.
Den entsprechenden Access-Point finden Sie in der Preisliste.

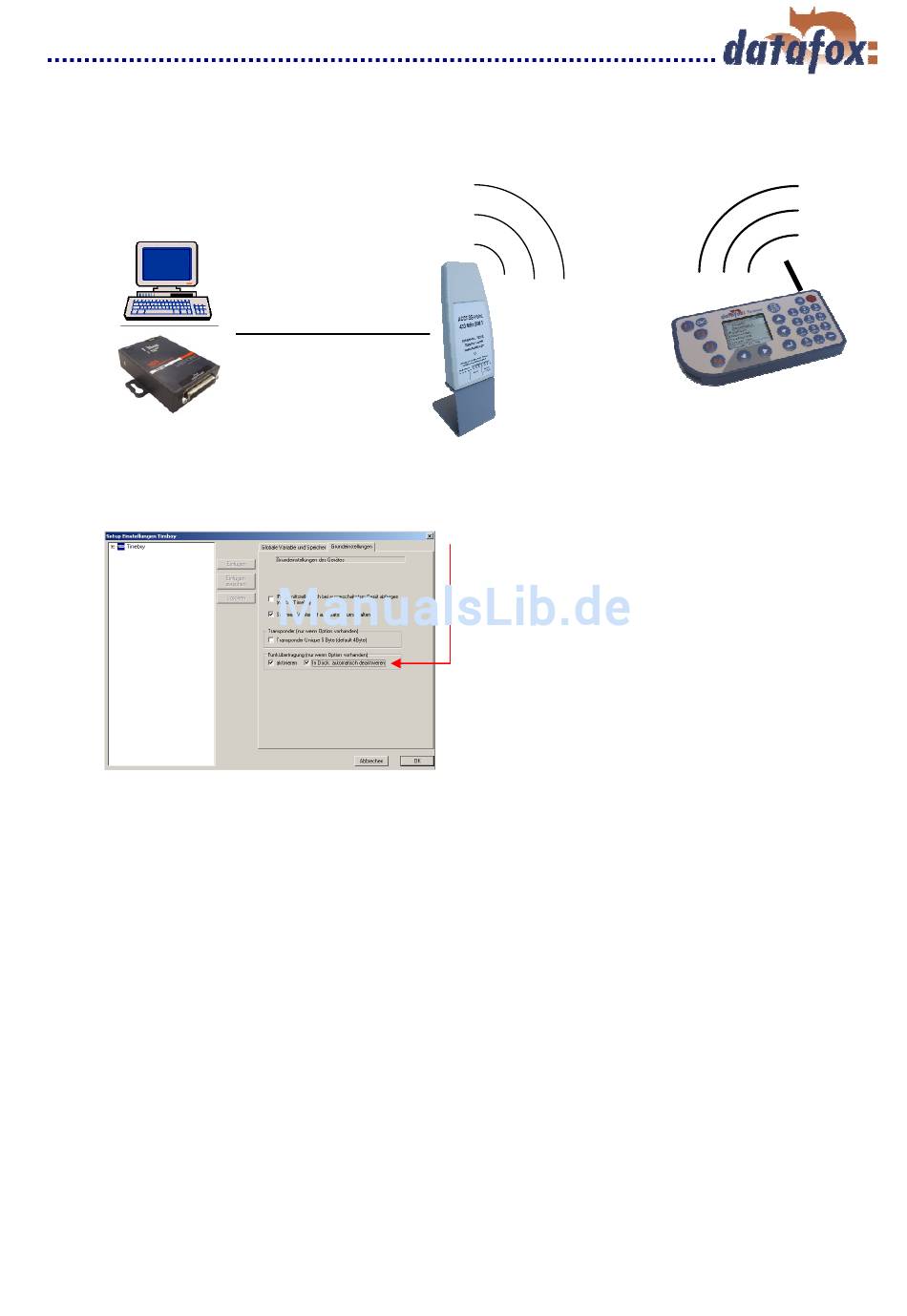

Aufbau:
Einstellung:
1. <Setup> <Setup editieren> unter Grundeinstellungen den Funk aktivieren.
2. Die Busnummer für die Funkübertragung einstellen
Die Einstellung Funk-Busnummer im Timeboy kann nur über die Einzeldockingstation erfolgen. Nach
einem Update der Firmware ist die Busadresse immer 254 (Offlineadresse).
Im TbSetupxx.exe <Kom.Einzel-Dock> <Busadresse Funk> wählen.
Die Busadresse für den Funk wählen und mit OK bestätigen.
Die Eingestellte Busnummer in der Kopfzeile des Systemmenüs angezeigt.
Achtung: bei Geräten, die in einem Funknetzwerk betrieben werden, darf die gleiche Busnummer nie 2
mal vergeben werden.
3. Kommunikation
Wenn die Funkkommunikation über das TbSetup erfolgen soll, muss unter <Schnittstelle> <Com-
Einstellung> der Funk aktiviert werden. Damit parallel zur Übertragung der Daten auch Eingaben möglich
sind, ist im Menü <Kom. Mehrfach-Dock> der Befehl <Daten lesen und löschen online> zu verwenden.
Achtung andere Übertragungsbefehle können nicht parallel ausgeführt werden.
Bei dem Gerät, das gerade auslesen wird, wird aus dem senkrechten Strich zwischen Datum und Uhrzeit
zu einem Pfeil.
Bei der DLL sind die entsprechenden Befehle anzuwenden. Siehe Beschreibung zur DLL.
Die Kommunikation per Funk ist nur für den Datenaustausch im laufenden Betrieb vorgesehen. Sie
sollte nicht zum Übertragen des Setups verwendet werden.
Version: TbSetup2.1zd
( ab FW V 2.1g )
RS 232
max. 10 m
Seite 32
433 MHz / 869 MHz
Über den vorderen Schalter wird der Funk aktiviert.
Über den 2. Schalter kann der Funk in der Dockingstation
abgeschaltet werden. Ist der 2. Schalter nicht gesetzt, kann
normalerweise nicht über die Dockingstation kommuniziert
werden. Wenn es dennoch erforderlich ist, über die M-Taste
der Funk für einen Steckzyklus in die Dockingstation
deaktivieren.
Ist der Funk im Setup aktiviert, erscheint in der K3-Zeile
zwischen dem Datum und der Uhrzeit ein kleiner
senkrechter Strich. Wenn ein gültiges Funk-Paket
empfangen wird, wird aus dem Strich für einige
Sekunden ein Pfeil nach oben.
