Handbuch Datafox-Timeboy
5.4.2 Mehrfach-Dockingstation, Aufbau, Einstellungen und Umbau
Die Mehrfachdockingstation verfügt über RS232 und RS485 - Anschluss. Über diese Schnittstellen können
verschiedene Datenübertragungen realisiert werden. Zur Übersicht siehe Tabelle in Kap. 5.4.

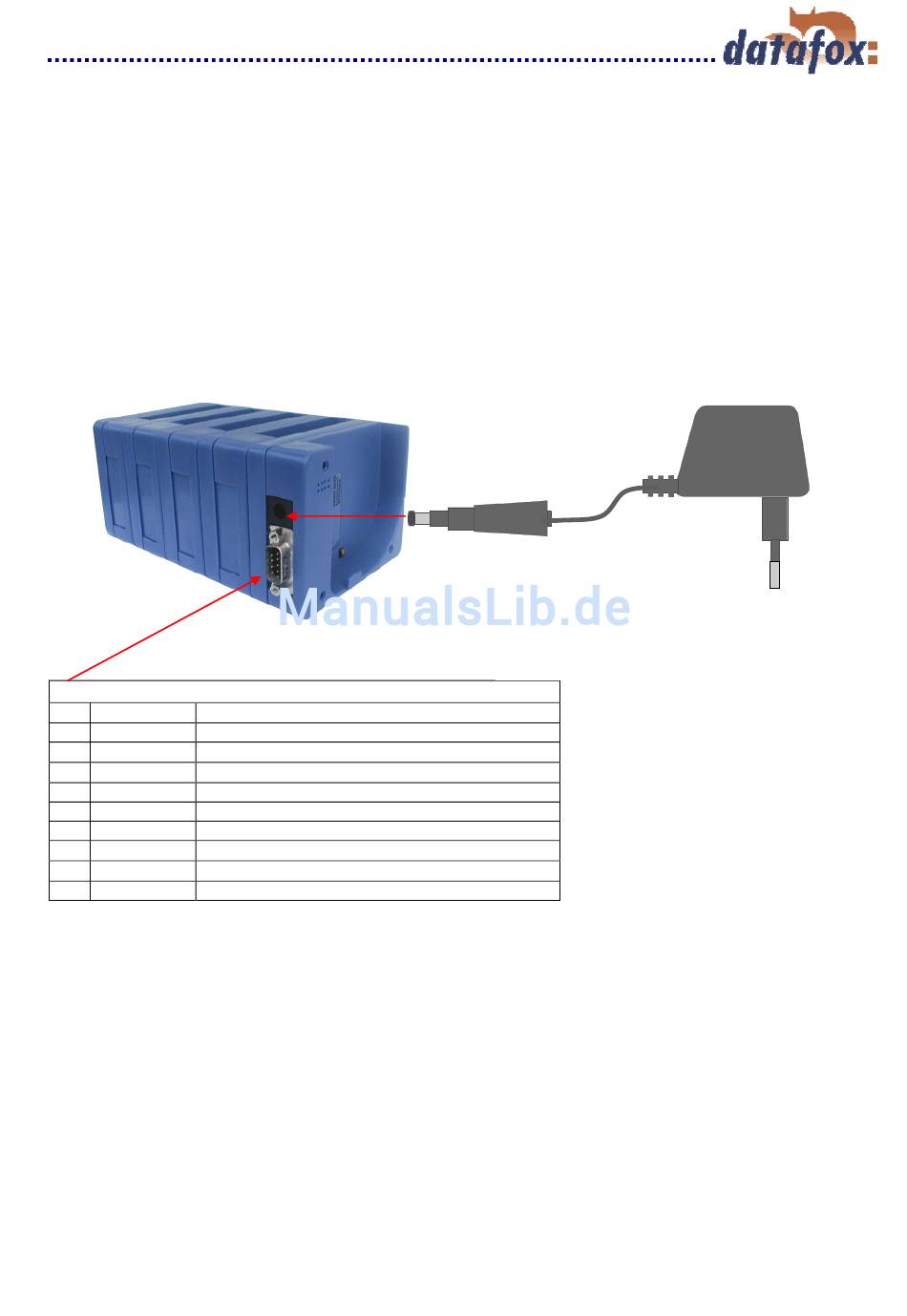

Die Mehrfachdockingstation wird bereits fertig montiert geliefert. Die maximale Anzahl der Steckplätze für einen
Block ist wegen der Stromversorgung für die Akkuladung auf 10 begrenzt.
Nur die Kopfteilstation besitzt Anschlüsse. Die anderen Stationen sind durch Kontaktstifte mit der Kopfteilstation
verbunden.
Verwendungszweck:
a.) Daten übertragen.
b.) Akkus in den Timeboys laden.
Anschlussbelegung Sub-D-Stecker 9 polig
Pin
Bezeichnung Funktion
1
2
Sendedaten (mit RXD des PC verbinden)
TXD RS232
3
RXD RS232
Empfangsd. (mit TXD des PC verbinden)
4
5
GND
Masse
6
7
Sendedaten (mit RXD des Umsetzers verbinden)
TXD RS485
8
RXD RS485
Empfangsd. (mit TXD des Umsetzers verbinden)
9
Hinweise zu Datenübertragung und Akku laden
Für die Nutzung muss das Netzteil eingesteckt sein. Das gilt auch, wenn nur Daten übertragen werden sollen.
Zur Datenübertragung und Akkuladung das Timeboy soweit einschieben, bis die Ladekontakte einrasten und die
gründe LED an der Stirnseite der Dockingstation leuchtet.
werden. Sie gibt keinerlei Hinweis in Bezug auf die Kommunikation.
Während der Übertragung erscheint "Bed-Stop" im Display und die rote LED des jeweiligen Steckplatzes
leuchtet.
Während der Übertragung, d.h. solange die rote LED leuchtet, darf das Gerät nicht aus der
Dockingstation genommen werden.
Version: TbSetup2.1zd
Stromversorgung
Netzteil 12 Volt 1,3 A.
Datafox Artikel-Nr.: 20003.
Achtung es darf kein Netzteil mit
mehr als 12 Volt verwendet werden.
Die grüne LED zeigt nur an, dass die Akkus geladen
Seite 22
www.datafox.de
