Handbuch Datafox-Timeboy

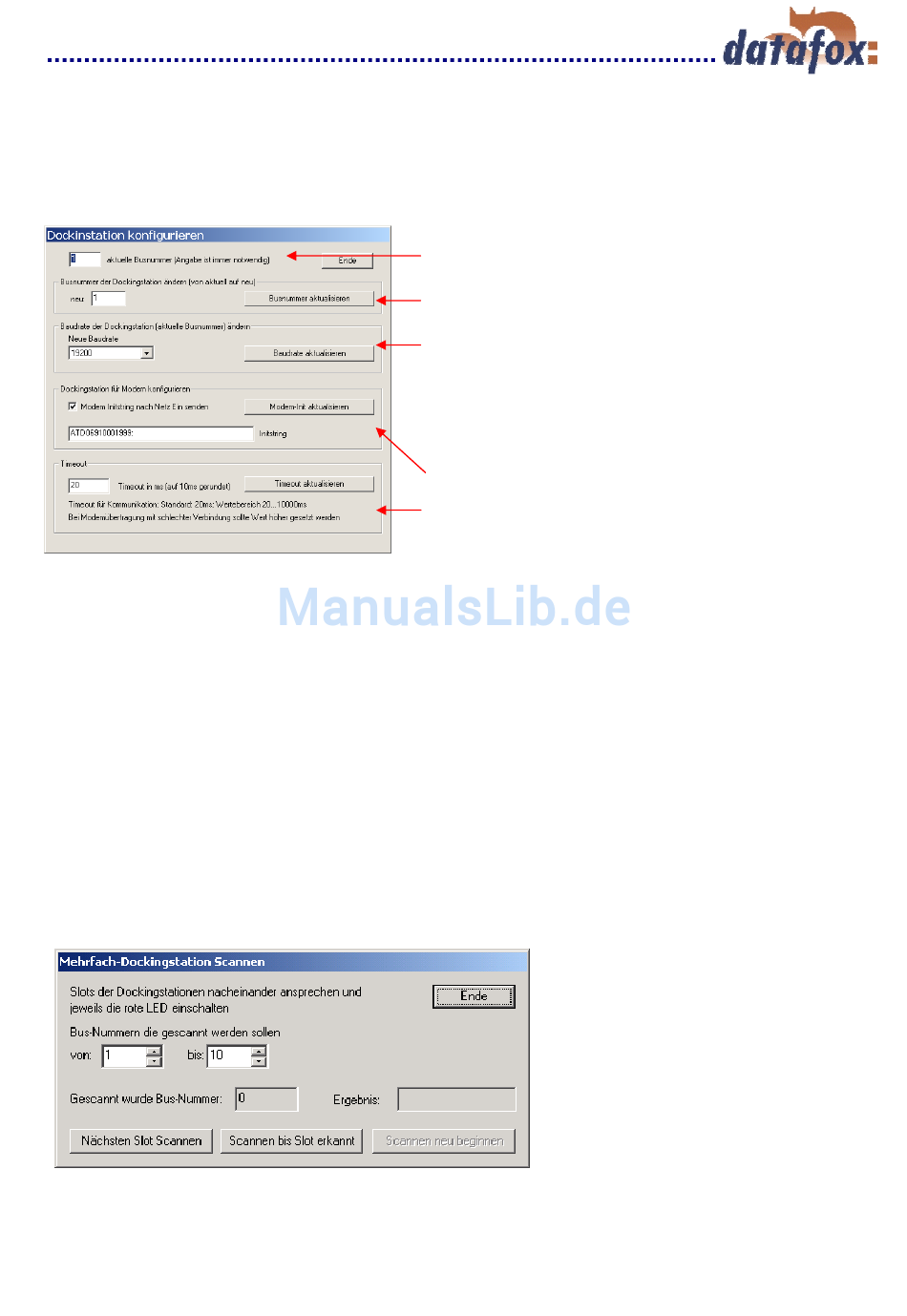

a.) Konfiguration Mehrfachdockingstation
Im TbSetupxx.exe den Menüpunkt <Setup> <Konfig.-Dockingstation> auswählen.
Da über diesen Menüpunkt die gesamte Kommunikation verstellt werden kann, muss er am PC über die
Registrierung separat freigegeben werden.
Siehe: HKEY_CURRENT_USER/SOFTWARE/DATAFOX/TB_SETUP/SETTINGS/Busnummer Dock. Ändern.
Wird der Wert auf 0 gesetzt ist der Menüpunkt nicht verfügbar. Bei 1 ist er verfügbar.
b.) Bus-Nr. einstellen
Jeder Steckplatz muss eine eindeutige Bus-Nr erhalten, damit die Kommunikation funktioniert. Über den
Menüpunkt <Setup> < Konfig.-Dockingstation> kann die Busnummer verändert werden. Bei der Auslieferung
sind die Busnummern der Mehrfachdockingstation üblicherweise von 1 beginnend voreingestellt.
D.h. für die Vernetzung von mehreren Dockingstationen per RS485-Bus müssen die Dockingstationen
entsprechend dem nachfolgenden Beispiel umprogrammiert werden.
Schließen Sie die 2. Mehrfachdockingstation direkt an den PC an und programmieren die Stationen um. Z.B. aus
1 wird 11, aus 2 wird 12, usw.. Damit sind dann anschließend die Busnummern von 1 bis 20 vergeben.
Die Beschriftung sofort korrigieren. Wenn die Bus-Nr. unbekannt ist, kann man die Station nicht ansprechen.
c.) Bus-Nr. Suchen
Sollten Sie die Busnummer verstellt, oder nach der Einstellung nicht sofort beschriftet haben und Sie wissen die
Busnummer nicht mehr, wäre die Suche der Busnummer über die auswählbaren Befehle unter dem Menüpunkt
<Kom.Mehrfach-Dock.> sehr aufwendig.
Menü <Setup> <Mehr-Dock. Scannen> auswählen. Die nachfolgend dargestellt Maske erscheint. Hier kann nun
nach den Busnummern gescannt werden. Wir die Dockingstation angesprochen, wird die rote LED eingeschaltet.
Die Busnummer kann in der Maske abgelesen werden.
d.) Umbau / Erweiterung einer Mehrfachdockingstation
Eine Mehrfachdockingstation soll um weitere Steckplätze ergänzt werden. Bitte beachten Sie dabei, dass der
Steckplatz 1 und der letzte Steckplatz einen anderen Aufbau als die innen liegenden Steckplätze haben.
Version: TbSetup2.1zd
( ab TbSetup2.1k, erweitert ab TbSetup2.1n )
Auswahl des einzustellenden Steckplatzes ( Slot )
Veränderung der Busnummer des Steckplatzes
Veränderung der Baudrate des oben eingestellten Steckplatzes.
9600 ist Standard. 19200 wird z.B. für die Übertragung per Handy
benötigt. 38400 wird benötigt, wenn die Dockingstation gemischt
mit AEIII+ in einem RS485-Netzwerk betrieben werden. AEIII+ hat
standardmäßig 38400 Baud.
muss auch im TbSetupxx.exe unter <Schnittstelle> die Baudrate
umgestellt werden, damit die Kommunikation möglich ist.
Einstellung für Modem/Handy-Übertragung. Siehe Kap. 5.4.3
Veränderung des Timeout der Dockingstation. Insbesondere bei
der Übertragung per Modem oder Handy ist die Verbindung nicht
sehr gleichmäßig. Um hier Unterbrechungszeiten zu zulassen,
kann der Timeout vergrößert werden.
Seite 23
Wenn die Baudrate verändert wurde,
www.datafox.de
