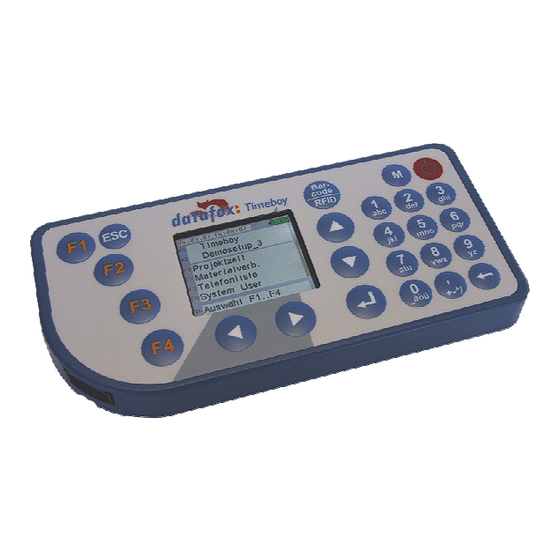

Datafox -Timeboy III Handbuch
Vorschau ausblenden
Andere Handbücher für Datafox-Timeboy III:
- Einbau und einstellanleitung (15 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Datafox Datafox-Timeboy III
Inhaltszusammenfassung für Datafox Datafox-Timeboy III

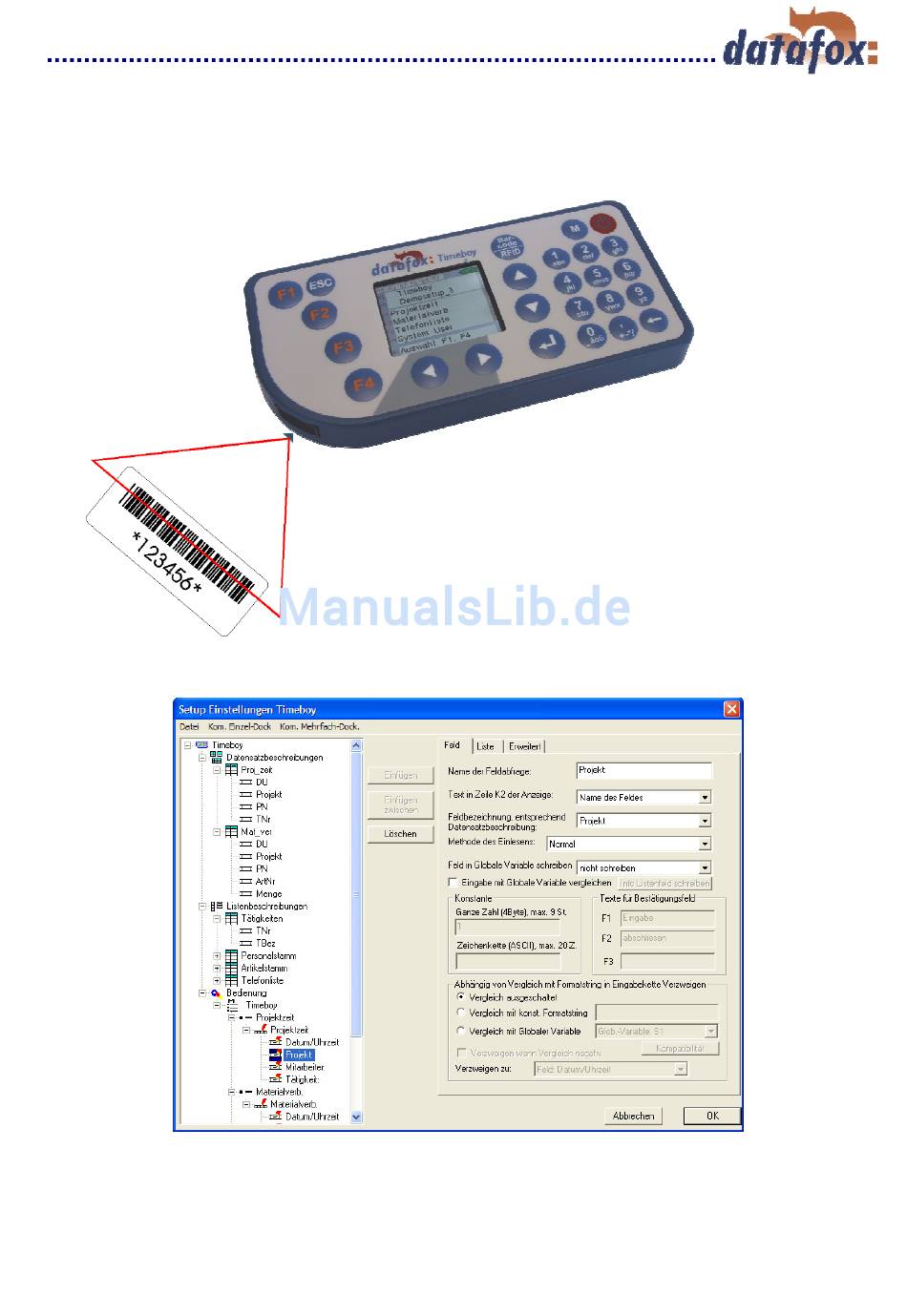

- Seite 1 Handbuch Datafox-Timeboy Datafox-Timeboy III Flexible Datenerfassung mit Methode Datafox GmbH Dermbacher Straße 12-14 36419 Geisa Fon: +49 36967 - 595 - 0 Fax: +49 36967 – 595 - 50 e-mail: sales@datafox.de Version: TbSetup 3.2y Seite 1 www.datafox.de...
-
Seite 2: Inhaltsverzeichnis
Handbuch Datafox-Timeboy Inhalt: Seite: Allgemeines ............................4 Einleitung ............................5 Systemaufbau und Funktionsprinzip .....................6 Systemaufbau .........................6 Softwareversionen und Kompatibilität von Geräte-Firmware und Setupprogramm ....8 Funktionsprinzip der Konfiguration mit dem Setupprogramm ..........9 Bedienung des Timeboy ( testen im Auslieferzustand ) ...............11 Tastenfunktionen ........................11 Menüaufbau, Menüführung und Symbole im Display ............11... - Seite 3 Handbuch Datafox-Timeboy Inhalt: Seite: Anwendung des Systems ......................38 6.1 Vorbereitung ..........................38 6.2 Setup erstellen ...........................38 6.2.1 Grundeinstellungen zum Gerät .................40 6.2.2 Datensatzbeschreibungen anlegen ................41 6.2.3 Listenbeschreibungen anlegen .................42 6.2.4 Bedienung einstellen ....................43 6.2.4.1 Grundeinstellungen zur Bedienung ............43 6.2.4.2 Menüs und Einträge in den Menüs anlegen ..........44 6.2.4.3...
-
Seite 4: Allgemeines
Copyright 2001 by Datafox GmbH Jede unerlaubte Vervielfältigung dieses Handbuches sowie der Datafox-Programme wird strafrechtlich verfolgt. Die Rechte an der Dokumentation und die Rechte der Datafox-Programme liegen ausschließlich bei der Datafox GmbH. Kopien der Diskette, CD oder DVD dürfen lediglich zum Zweck der Datensicherung angefertigt werden. -
Seite 5: Einleitung
Nutzen zu erzielen, ohne das Budget über Gebühr zu beanspruchen. Zeiterfassung: Datafox Timeboy ist z.B. optimal für eine durchgängige mobile Zeiterfassung geeignet. Das aufwendige Führen, Auswerten und Übertragen von Stundenzetteln entfällt komplett. Die Daten werden schnell und sicher erfasst, zeitnah und fehlerfrei übertragen und sorgen so für eine gute Transparenz und genaue Abrechnungen. -
Seite 6: Systemaufbau Und Funktionsprinzip
ASCII- Dateien Gerätefunktionen: Datafox Timeboy bietet grundsätzlich 2 Möglichkeiten, um Datenerfassungen anzulegen. Über das Setupprogramm können in sehr kurzer Zeit umfangreiche Datenerfassungsabläufe ohne Programmierkenntnisse angelegt werden. Das Setup wird über das Kommunikationsprogramm oder die DLL in das Gerät geladen. Geräte für die Nutzung des TbSetups werden bei der Herstellung mit der aktuellen Standardfirmware ausgestattet, nach Bestellwunsch auch eine ältere ( Details zu den Softwareversionen siehe... -
Seite 7: Setup- Und Kommunikationsprogramm
Weg zur Integration der Geräte. Die DLL unterstützt alle Kommunikationsmöglichkeiten, die das System bietet. Die DLL mit der Beschreibung und Programmierbeispielen, befindet sich auf der Datafox DVD und zum Download auf der Homepage. Bitte beachten Sie, dass Sie die aktuelle DLL und Firmware verwenden. -
Seite 8: Softwareversionen Und Kompatibilität Von Geräte-Firmware Und Setupprogramm
Welche Funktionen bei welchen Softwareständen unterstützt werden ist aus der Datei: Datafox Timeboy, SW-Versionen Stand xxx.pdf ersichtlich. Die Datei befindet sich auf der Datafox DVD und zum Download auf der Homepage. Bitte beachten Sie weiterhin auch die Hinweise bei den einzelnen Kapiteln im Handbuch. -
Seite 9: Funktionsprinzip Der Konfiguration Mit Dem Tbsetup ( Tbsetupxx.exe )
Handbuch Datafox-Timeboy Funktionsprinzip der Konfiguration mit dem TbSetup ( TbSetupxx.exe ) Die Struktur des Systems entspricht in weiten Teilen dem Prinzip von Datenerfassungen über PC-Masken. Im übertragenen Sinn besteht die folgende Zuordnung: Timeboy: PC-Programm: Datensatzbeschreibung = Tabellen für die erfassten Daten. -
Seite 10: Menüaufbau
Menüaufbau: Der Menüaufbau wird im Bereich “Bedienung“ angelegt. Datafox Timeboy verfügt über bis zu 7 Menüebenen. Hauptmenü, Untermenü, Unteruntermenü.. . Die im Hauptmenü angelegten Punkte werden nach dem Einschalten entsprechend Ihrer Reihenfolge angezeigt. Sie sehen die ersten 4 Menüpunkte. Über Scrollen mit den Pfeiltasten können Sie die anderen Menüpunkte anzeigen. -
Seite 11: Bedienung Des Timeboy ( Testen Im Auslieferzustand )
Handbuch Datafox-Timeboy Bedienung des Timeboy Tastenfunktionen und Bedienung Zeilenbezeichnung Barcode oder Menüsprung im Display Transponder lesen Ein/Aus Rücksprung – Taste ESC Zahlen-/ Buchstaben- eingabe, sofern das im Setup freigegeben Funktionstasten wurde. für Menu- und Listenauswahl Enter – Bestätigung der Eingabe Barcodescanner Farb-TFT 1,9“... -
Seite 12: Handhabung Bei Der Datenerfassung ( Wichtig ! )
Handbuch Datafox-Timeboy 4.3 Handhabung bei der Datenerfassung Im ersten Moment mag die Handhabung des Gerätes vielleicht etwas verwirren, da es nicht, wie die meisten Geräte, oben das Display, darunter die Tasten und auf der Stirnseite den Scanner hat. Nimmt man beide Hände zur Bedienung, wird die Sache ganz einfach. Das Gerät ist so konzipiert, dass die Tasten mit den beiden Daumen bedient werden. -
Seite 13: Eingabe Von Texten Über Die Tastatur
Handbuch Datafox-Timeboy 4.4 Eingabe von Texten über die Tastatur Zur Eingabe von Buchstaben über den kombinierten Zahlen-/Buchstabenblock stehen 2 Methoden zur Verfügung. Die Funktion ist nur bei ASCII-Feldern aktiv. Das Anlegen von Feldern wird in Kap. 6 erläutert. Auswahl der Methode: Systemmenü am Timeboy unter <Eing.Art Buchst.>. ( Systemmenü siehe Kap. 5.3.2 ) a.) Mehrfachbetätigung der Taste ( wie bei einem Handy ) -
Seite 14: Übungsbeispiel Zur Bedienung
Bitte beachten Sie, dass zum Ausdrucken des Barcodeblatts die Schriftart Code39 installiert sein muss. Infos dazu finden Sie auf der DVD unter “Datafox-Gerätezubehör\Barcodeblätter erstellen“. Nachfolgend werden die Demosetups 1 und 2 erläutert. Die Übung besteht darin, die Erfassung am Gerät durchzuführen und parallel das Setup am PC zu vergleichen. -
Seite 15: Installation, Inbetriebnahme Und Handhabung
Handbuch Datafox-Timeboy Installation, Inbetriebnahme und Handhabung Setup- und Kommunikationsprogramm Installation: Das Setup- und Kommunikationsprogramm besteht lediglich aus der Datei TbSetup.exe . Eine Installation in diesem Sinne ist nicht erforderlich. Kopieren Sie die Datei in das gewünschte Verzeichnis, erstellen Sie eine Verknüpfung und kopieren Sie diese auf dass Desktop oder in das Programmmenü. Starten Sie das Programm durch einen Doppelclick. -
Seite 16: Kommunikations-Dll
Bitte beachten Sie vor dem Update der Firmware, das die verwendete DLL kompatibel zu der Firmware ist. Hinweise und Versionsstände finden Sie in der aktuellen Software- Versionsliste. Diese befindet sich auf der Datafox – Produkt - DVD im gleichen Verzeichnis wie die Firmware Datei. Die Übertragung der Firmware ist nur über eine Einzeldockingstation möglich. -
Seite 17: Timeboy-Gerät
Handbuch Datafox-Timeboy Timeboy-Gerät 5.4.1 Aufbau und Inbetriebnahme Aufbau und Rückseite Timeboy III Lesebereich für Transponder Batteriefach für 3 Akkus AAA Gehäuseschrauben mit Kontaktierung für Akkuladung Transponder- reader IR-Dioden für die Übertragung zur Dockingstation Inbetriebnahme Das Gerät ist bei der Lieferung fast betriebsbereit. Lediglich die mitbestellten Akkus müssen noch von Ihnen eingelegt werden. -
Seite 18: Systemmenü Am Timeboy
Die Funktion erlaubt das Lesen eines beliebigen Barcodes, um den Scanner zu testen. Akkuspannung zeigt die aktuelle Spannung des Akkus an. Bei den von Datafox gelieferten Akkus kann die Spannung max. ca. 4,4 Volt erreichen. Bei 3,5 Volt kommt die Akku-low-Meldung (Batterie-Symbol ist Rot hinterlegt). Bei 3,25 Volt wird das Gerät abgeschaltet. -
Seite 19: Akkubetrieb Und Stromverbrauch
Werden Batterien eingesetzt, muss die Ladeschaltung in der Dockingstation deaktiviert werden. Achtung, ggf. bei der Bestellung angeben. Bestellte Akkus liegen der Lieferung bei, werden daher nicht im Gerät geliefert. Stromverbrauch von Datafox-Timeboy Gerät aus, Standby Gerät ein Timeboy. Bei eingeschaltetem Gerät schwankt der Verbrauch zwischen 0,3 mA 60 µA... -
Seite 20: Barcode-Laserscanner
Handbuch Datafox-Timeboy 5.4.4 Barcode-Laserscanner Der Barcodeleser verfügt über eine eigene Intelligenz und wird in der Grundeinstellung ausgeliefert. In der Grundeinstellung können die Barcodetypen UPC-A, EAN 8, EAN 13, Code 128, Code 39, Interleaved 2/5 gelesen werden. Der Scanner bietet eine ganze Reihe von Zusatzfunktionen. Bitte beachten Sie hierzu das Handbuch “SE 923 - Scan Engine Integration Guide.pdf“... -
Seite 21: Datenübertragung
Anschluss Bemerkung Einzeldockingstation RS 232 Für den direkten Anschluss an den PC. RS232-Datenleitung SUB-D 9 polig 1:1, Datafox Artikel-Nr.: 20010 RS 232 Für den direkten Anschluss an den PC. Mehrfachdockingstation RS232-Datenleitung SUB-D 9 polig 1:1, Datafox Artikel-Nr.: 20010 RS 485 Vernetzung von bis zu 31 Mehrfachdockingstationen per RS485. -
Seite 22: Einzeldockingstation
Handbuch Datafox-Timeboy Wenn Sie die Datenübertragung komfortabel lösen wollen und selbst keine Programmierung dafür leisten können oder wollen, bietet sich der Einsatz von unserem Datafox Talk an. Datafox-Talk unterstützt alle Datenübertragungsarten. Fordern Sie das Informationsmaterial zu Datafox-Talk an ! 5.5.1... -
Seite 23: Mehrfachdockingstation; Aufbau, Einstellungen Und Umbau
Verwendungszweck: a.) Daten übertragen. b.) Akkus in den Timeboys laden. Stromversorgung Netzteil 12 Volt 1,3 A. Datafox Artikel-Nr.: 20003. Achtung es darf kein Netzteil mit mehr als 12 Volt verwendet werden. Anschlussbelegung Sub-D-Stecker 9 polig Bezeichnung Funktion TXD RS232 Sendedaten (mit RXD des PC verbinden) Empfangsd. - Seite 24 Da über diesen Menüpunkt die gesamte Kommunikation verstellt werden kann, muss er am PC über die Registrierung separat freigegeben werden. Siehe: HKEY_CURRENT_USER/SOFTWARE/DATAFOX/TB_SETUP/SETTINGS/Busnummer Dock. Ändern. Wird der Wert auf 0 gesetzt ist der Menüpunkt nicht verfügbar. Bei 1 ist er verfügbar.
-
Seite 25: Vorgehensweise
Eine Mehrfachdockingstation soll um weitere Steckplätze ergänzt werden. Der Umbau bzw. die Erweiterung sollte im Hause Datafox ausgeführt werden. Nur so können wir garantieren, das der Umbau korrekt, die Funktion geprüft und die Gewährleistung auf das Produkt gegeben werden kann. Der Umbau ist wie eine Bestellung auszuführen, und sollte damit über den zuständigen Vertriebspartner abgewickelt werden. -
Seite 26: Anschluss 1 X Mehrfachdockingstation Per Rs232 An Pc
Es darf keine Doppelbelegung einer Busnummer mit einem AEIII+ erfolgen. 5.5.2.1 Anschluss 1 x Mehrfachdockingstation per RS232 an PC RS232 Datenleitung Sub-D 9 polig, 1:1, Buchse-Buchse Datafox Artikel-Nr.: 20010 Pin 2: RS232 TXD Pin 2: RXD Pin 3: TXD Pin 3: RS232 RXD... -
Seite 27: Anschluss 1 X Mehrfachdockingstation Per Rs232 Am Master Iv
1 2 3 4 5 Stifte 6 7 8 9 6 7 8 9 Umsetzer RS232/RS485. Buchse Buchse Datafox Artikel-Nr. 1002. Belegung der Datafox-Datenleitung ( Datafox Artikel-Nr. 25010 ) Farbcodierung und Signal Signal Anschluss an Sub-D der Paarzuordnung Dockingstation bei RS485 Umsetzer... -
Seite 28: Anschluss 1 X Mehrfachdockingstation An Comserver Per Rs232 (Tcp/Ip)
Umstellung zwischen RS232 und RS485. Comserver Wiesemann und Theis über RS232 an Mehrfachdockingstation Anschluss: - an PC-Netzwerk - wLAN-ACCESS-Point RS232 Datenleitung Sub-D 9 polig, 1:1, Buchse-Buchse Datafox Artikel-Nr.: 20010 Pin 2: RS232 TXD Pin 3: RS232 RXD Pin 5: GND Buchse Buchse Stifte Comserver Wiesemann und Theis über RS232 an Funk-Access-Point... - Seite 29 Handbuch Datafox-Timeboy Comserver Lantronix UDS11 über RS232 an Mehrfachdockingstation Anschluss: - an PC-Netzwerk - wLAN-ACCESS-Point Anschlusskabel Comserver auf Dockingstation Sub-D 25polig - 9polig, Stecker-Buchse Datafox Artikel-Nr.: 25034 Stecker Buchse 25polig 9polig Pin 2: RS232 TXin Pin 2: RS232 TXD Pin 3: RS232 RXout...
-
Seite 30: Anschluss Mehrere Mehrfachdockingstationen Per Rs485 An Comserver
5.5.2.5 Anschluss mehrere Mehrfachdockingstationen per RS485 an Comserver Um Dockingstationen direkt in das PC-Netzwerk einbinden zu können wird eine Comserver verwendet. Datafox Artikel-Nr.: 25106. Beachten Sie bitte die Beschreibung des Com-Serves, insbesondere in Bezug auf die Einstellung der IP-Adresse und die Umstellung zwischen RS232 und RS485. -
Seite 31: Einrichtung Des Comservers Lantronix Uds11
Handbuch Datafox-Timeboy 5.5.2.6 Einrichtung des Comserver Lantronix UDS 11 Um die Einrichtung vornehmen zu können, müssen Sie den „Device Installer“ auf der beiliegenden CD installieren und starten. Nach der erfolgreichen Installation binden Sie bitte den Comserver in Ihrem Netzwerk ein. Mit dem beiliegenden Netzteil ist die Spannungsversorgung sicherzustellen und das Netzwerkkabel einzustecken. -
Seite 32: Datenübertragung Per Modem, Gsm- Modem Oder Handy
Handbuch Datafox-Timeboy 5.5.3 Datenübertragung per Modem, GSM- Modem oder Handy Aufbau: Modem inkl. Antenne (z.B. MC35i Terminal Art.-Nr. 25104) Nullmodem-Kabel Sub-D 9 polig (Belegung beachten) Sollte ein Handy verwendet werden, muss zusätzlich eine RS232- Anschlussleitung des jeweiligen Handys mit Sub-D-Stecker 9 polig zur Verfügung stehen. -
Seite 33: Konfiguration Der Dockingstation Für Modem- Oder Handy-Übertragung
Handbuch Datafox-Timeboy Konfiguration der Dockingstation für Modem- oder Handy-Übertragung: Zum Betrieb des Handys an der Dockingstation besteht die Möglichkeit einen Initialisierungsstring nach einspeisen der Versorgungsspannung an das Handy zu senden. Somit kann das Handy in einen konfigurierten Zustand gesetzt werden. -
Seite 34: Integriertes Funkmodul 433 / 869 Mhz
Handbuch Datafox-Timeboy 5.5.4 Integriertes Funkmodul 433 MHz / 869 MHz Datafox Timeboy kann optional mit einem Funkmodul 433 MHz oder 868 MHz ausgerüstet werden. Das Funkmodul als Option und den entsprechenden Access-Point finden Sie in der aktuellen Preisliste. Aufbau: Vorab sollte in Form eines Tests, oder durch das Einmessen die gegebene Örtlichkeit geprüft werden. -
Seite 35: Mehrere Access-Points In Einem Netzwerk
Wird ein solches Netzwerk erstellt, sollte bei dem automatisierten Auslesen auf eine intelligente Logik geachtet werden. Diese sollte sich z. B. merken, wann welcher Timeboy in welchem Netzwerk-Bereich aktiv ist (Beispiel Datafox Talk mit Funknetzwerk). Version: TbSetup 3.2y Seite 35 www.datafox.de... -
Seite 36: Fahrzeugdatenlogger
Tätigkeiten, etc Zur Installation und Einstellung beachten Sie bitte die separate Installations- und Einstellanleitung. Datei: “Datafox Fahrzeugdatenlogger, Einbau_Einstellanleitung HWx, Vx.x“. Separates Dokument, damit die Autowerkstatt für den Einbau nicht das komplette Handbuch benötigt. In den folgenden Seiten werden nur Informationen zum Setup gegeben. -
Seite 37: Datensatzformat Für Den Fahrzeugdatenlogger
Anbindung an Mobil-Master IV Eine Anbindung einer Mobil- oder Mehrfachdockingstation an einem Mobil-Master IV ist möglich. Der Datentransfer kann somit direkt über den Mobil-Master umgesetzt werden (zur Übersicht: Datafox mobile Varianten.pdf). Um die Einbindung vorzunehmen, verwenden Sie bitte das aktuelle Handbuch Mobil-Master IV. -
Seite 38: Anwendung Des Systems
Es sind dazu nur wenige Schritte erforderlich. Wenn die Vorbereitung stimmt, ist das Anlegen des Setups schnell erledigt. Auf der der mitgelieferten Datafox DVD sind in dem Ordner Arbeits-Vorlagen einigen Vorgaben und Grundstrukturen vorgegeben. Mit dieser Konfigurationsmatrix können Sie schnell und strukturiert ein Setup planen. - Seite 39 Handbuch Datafox-Timeboy Öffnen der Setup-Maske Wählen Sie in der Menüleiste unter dem Punkt „Setup“ den Punkt „Editieren“. Sind mehrere Fenster offen, wird das Setup im aktiven Fenster editiert. In der linken Hälfte wird die Struktur der Datenerfassung in Form einer Baumstruktur angelegt.
-
Seite 40: Grundeinstellungen Zum Gerät
Handbuch Datafox-Timeboy 6.2.1 Grundeinstellungen zum Gerät Definition der globalen Variablen. Die Beschreibung dazu finden Sie in Kapitel 6.2.5.2. Einteilung des Speicherbereichs, für Daten und Listen. Achtung bei Funk müssen min. 256 kByte für Daten eingestellt werden, damit das Ringspeicher-Prinzip für das Onlinelesen arbeiten kann. -
Seite 41: Datensatzbeschreibungen Anlegen
Handbuch Datafox-Timeboy 6.2.2 Datensatzbeschreibungen anlegen Achtung, beachten Sie bitte die folgenden Begrenzungen beim Anlegen von Datensatzbeschreibungen: Es sind maximal 25 Datenfelder pro Datensatzbeschreibung zulässig. Bei Datum, Uhrzeit und Longinteger ist die Feldlänge durch das Format fix vorgegeben. Ziffern- und ASCII-Felder sind auf 40 Zeichen begrenzt. -
Seite 42: Listenbeschreibungen Anlegen
Handbuch Datafox-Timeboy 6.2.3 Listenbeschreibungen anlegen Achtung, beachten Sie bitte die folgenden Begrenzungen beim Anlegen von Listenbeschreibungen: Es sind maximal 25 Datenfelder pro Listenbeschreibung zulässig. Bei Datum, Uhrzeit und Longinteger ist die Feldlänge durch das Format fix vorgegeben. Ziffern- und ASCII-Felder sind auf 20 Zeichen begrenzt. Werden längere Felder definiert, sind die Funktionen für die Listenauswahl nicht sicher gestellt. -
Seite 43: Bedienung Einstellen
Handbuch Datafox-Timeboy 6.2.4 Bedienung einstellen 6.2.4.1 Grundeinstellungen zur Bedienung Um die Akkus zu schonen, ist es u.U. sinnvoll, das Gerät abzuschalten, wenn keine Eingabe oder Bedienung erfolgt. Die Dauer für die Displaybeleuchtung sollte auf jeden Fall begrenzt werden, da dies ein sehr großer Stormverbraucher ist ( nicht... -
Seite 44: Menüs Und Einträge In Den Menüs Anlegen
Handbuch Datafox-Timeboy 6.2.4.2 Menüs und Einträge in den Menüs anlegen Bitte beachten Sie hierzu auch die Ausführungen in Kap. 3.3. Menü erzeugen Auf „Bedienung“ klicken und anschließend den Button “Einfügen“ in der Mitte der Maske betätigen => ein neuer Punkt mit Bezeichnung Menü wird erzeugt. Sie können beliebig viele Menüs in der obersten Ebene... - Seite 45 Handbuch Datafox-Timeboy Eintrag-Texte vergeben Klicken Sie auf den neu erzeugten Eintrag und geben Sie auf der rechten Seite die gewünschten Texte für die Anzeige in der Liste ein. Passwort vergeben Jeder Menüeintrag kann mit einem Passwort geschützt werden. So kann z.B. das gesamte Gerät, oder auch nur einzelnen Punkte, wie z.B.
- Seite 46 Handbuch Datafox-Timeboy Beispiel mit verschiedenen Alternativen von Eingabeketten, die den gleichen Datensatz erzeugen. Zeiterfassung 1: Hier wurde ein Untermenü mit den Einträgen Meier, Müller, Schulze definiert und jedem Menüpunkt dann die Datensatzbeschreibung Zeiterfassung zugeordnet. In der Eingabekette wurde die Personalnummer als Konstante eingestellt.
-
Seite 47: Eingabeketten Definieren
Handbuch Datafox-Timeboy 6.2.4.3 Eingabeketten definieren Zuordnung der Eingabekette zu einem Datensatz und Eigenschaften für die Eingabekette. Name für die Eingabekette vergeben. Einstellung des Textes in der Kopfzeile. Zur Auswahl stehen der oben eingestellte Name der Eingabekette und alle globalen Variablen (siehe Kap. -
Seite 48: Eingabefelder Definieren
Handbuch Datafox-Timeboy 6.2.4.4 Eingabefelder definieren Die Einstellung bezieht sich auf das, in der Baumstruktur markierte Feld. Eingabefeldname vergeben. Zuordnung des Eingabefeldes zum einem Datenfeld in der für die Eingabekette ausgewählten Datensatzbeschreibung. Als Eingabemethode stehen zur Verfügung: Normal => Eingabe über Tastatur / Barcodeleser Aktuelles Datum und Uhrzeit. - Seite 49 Handbuch Datafox-Timeboy Die Definition ist nur bei Frei definierbare Sprungmarke. Erlaubt es, über ESC an einen beliebigen Punkt in der der Eingabemethode Eingabekette oder wieder in das Menü zu springen. Diese Funktion ist insbesondere in normal aktiv. Kombination mit den Schleifen zu sehen ( siehe auch Kap. 6.2.4.3 ).
-
Seite 50: Spezielle Methoden Der Erfassung
Handbuch Datafox-Timeboy 6.2.5 Spezielle Methoden der Erfassung 6.2.5.1 Schleifen und Sprungmarken Schleifen definieren: Jede Eingabekette lässt das Setzen einer Schleife zu. Es wird dazu unter: “Verhalten nach erfolgreicher Eingabe eines Datensatzes“ die entsprechenden Sprungmarke eingestellt. Sind unterschiedliche Schleifen erforderlich, legt man einfach mehrere Erfassungsketten mit den unterschiedlichen Schleifen an. -
Seite 51: Globale Variable
Handbuch Datafox-Timeboy 6.2.5.2 Globale Variable ( GV ) Das nachfolgende Beispiel zeigt eine Möglichkeit zum Einsatz der globalen Variablen. Eingabeketten: 1. Anmelden auf Projekt: Datum/Uhrzeit Projekt Mitarbeiter Tätigkeit ↓ ↓ Zuordnung zu globaler Variable Projekt-Nr. Mitarbeiter ↓ ↓ 2. Tätigkeitswechsel:... -
Seite 52: Listenauswahl Verschiedene Methoden
Handbuch Datafox-Timeboy 6.2.5.3 Listenauswahl verschiedene Methoden Die Eingabemethode „Listenauswahl“ ermöglicht es, Werte aus einer Liste auszuwählen, oder Listenwerte zur Überprüfung einer Eingabe zu verwenden. Beispiele sind z.B. Tätigkeits-, Kostenstellen-, Auftragslisten, etc.. Damit aus Listen ausgewählt werden kann, sind vorher Listen zu definieren ( siehe Kap. 6.2.3 ). - Seite 53 Handbuch Datafox-Timeboy b.) Listenauswahl mit Suchen über Texteingabe ( String ) Aktiviert die Möglichkeit über Selektion in einer Liste zu suchen. Zum Suchen wird ein Suchstring eingegeben, der einem Filter entspricht. Es werden dann nur noch die Zeilen angezeigt, die mit dem Suchstring übereinstimmen.
- Seite 54 Handbuch Datafox-Timeboy e.) Listenauswahl mit Selektion Beispiel: Die Mitarbeiter sind entsprechenden Gruppen zugeordnet. Bei der Eingabe wird zunächst die Gruppe und dann der Mitarbeiter ausgewählt. In der Liste der Mitarbeiter stehen dann nur noch die Mitglieder aus der ausgewählten Gruppe. Es ist dazu eine Liste mit 3 Werten je Datensatz erforderlich. Gruppe, PN, Name. Das Verfahren lässt sich z.B.
-
Seite 55: Kombi Barcodes/-Transponder Auf Felder Verteilen
Handbuch Datafox-Timeboy 6.2.5.4 Kombi Barcodes/-Transponder auf Felder verteilen Um den Eingabeaufwand gering zu halten, werden sehr gerne mehrere Informationen in einem Barcode oder Transponder hinterlegt. Timeboy bietet die Möglichkeit, diese Kombi Barcodes/-Transponder zu zerlegen und auf verschiedene Felder zu verteilen. - Seite 56 Handbuch Datafox-Timeboy GV in Feld Projekt übergeben und dabei die ersten 12 Stellen ausschneiden. Es besteht auch die Möglichkeit, den letzten gelesenen Transponder/Barcode - Wert zu übernehmen. Dieser Wert mit max. 60 Zeichen ist in einer speziellen GV abgelegt. Die Bezeichnung dieser GV kann nicht geädert...
-
Seite 57: Verzweigen In Abhängigkeit Von Erfassten Werten
Handbuch Datafox-Timeboy 6.2.5.5 Verzweigen in Abhängigkeit von erfassten Werten Bei Datenerfassungen kommt es vor, dass gewisse Felder in Abhängigkeit von bereits erfassten Feldern ausgelassen werden sollen. Die Verzweigung ist nur innerhalb der Eingabekette möglich. Das Beispiel hier zeigt: Wenn eine Projekt-Nr. erfasst wird, die dem... -
Seite 58: Addition / Subtraktion Von Globalen Variablen
Handbuch Datafox-Timeboy In einer beliebigen Schrittkette kann der Zeitstempel in Form einer Konstante in ein Datum-Uhrzeit-Feld geschrieben werden. Als Konstante muss \Z hinterlegt werden, um den abgelegten Zeitstempel direkt in das Feld zu schreiben. Soll der Zeitstempel abgeändert in das Datensatzfeld geschrieben werden, so lässt sich durch das Anhängen einer... - Seite 59 Handbuch Datafox-Timeboy Erfassen und GV speichern (z.B. GV5) Der „neue Verbrauchswert“ wird über die Tastatur erfasst und in das Datensatzfeld geschrieben. Zusätzlich wird der Wert in die „Globale Variable VerbrauchNeu“ geschrieben, um diesen für die später Differenzberechnung nutzen zu können.
-
Seite 60: Listenfeld Schreiben
Handbuch Datafox-Timeboy Hinweise: Datensatzfelder müssen vom Typ „Zeichenkette“ sein und min. 10 Zeichen haben. Die GV können allerdings vom Typ „Ganze Zahl Ohne Vorzeichen“ oder vom Typ „Zeichenkette“ sein (auch gemischt). Wird ein Rechenergebnis zusätzlich in eine GV geschrieben, darf diese auch vom Typ „Ganze Zahl Ohne Vorzeichen sein“. -
Seite 61: Listenzeile Schreiben
Handbuch Datafox-Timeboy Liste, in der geschrieben werden soll. Listenfeld in dem geschrieben werden soll. Die Selektion der Liste kann nach einer Globalen Variable (Beispiel: Projektnummer) und dem Listenfeld (Projekt Nr.) erfolgen. Wird ein Listenfeld innerhalb der Schrittkette geschrieben, so kann zur Selektion auch ein Datensatzfeld verwendet werden. - Seite 62 Handbuch Datafox-Timeboy Listenzeile selektieren / auswählen: Als erster Schritt wird eine Zeile aus der Liste ausgewählt. Dazu ist eine zusätzliche Eingabekette angelegt. Die Option „kein Datensatz speichern“ muss gesetzt werden. In der Eingabekette gibt es nur ein Feld mit einer Listenauswahl. Im Beispiel wird aus der Liste „Projekt“...
-
Seite 63: Setup Übertragen
Handbuch Datafox-Timeboy Setup übertragen Wenn das Setup fertig gestellt ist, speichern Sie es über <Datei> <Speichern unter> auf Ihrer Festplatte ab. Zum Übertragen des Setup legen Sie das Gerät in die Dockingstation und wählen im Menü <Kom. Einzel-Dock.> bzw. <Kom. Mehrfach-Dock> den Befehl Setup schreiben. Während der Datenübertragung leuchtet die rote LED der jeweiligen Station und es darf dann das Gerät nicht aus der Dockingstation genommen werden. -
Seite 64: Listen Erzeugen, Importieren Und In Das Gerät Laden
Handbuch Datafox-Timeboy 6.5 Listen aus dem Timeboy Lesen Das Lesen der Listen aus dem Timeboy erfolgt über das Menü <Kom. Einzel-Dock.> bzw. <Kom.Mehrfach- Dock>. Über die Auswahl der Option < Listen Lesen aus Gerät > können alle Listen aus dem Gerät gelesen werden. -
Seite 65: Daten Auslesen Und Löschen
Es besteht die Möglichkeit, den gesamten Datenspeicher aus dem Gerät auszulesen. Diese Daten werden in Form einer Image - Datei abgelegt. Dieses Image kann zur Wiederherstellung von verlorenen Datensätzen genutzt werden. Das Wiederherstellen kann nur durch Datafox erfolgen. Im normalen Betrieb ist diese Option nicht zu setzen. -
Seite 66: Daten Pollen
Wird das Setup- und Kommunikationsprogramm vor Ort zum Auslesen genutzt, ist es sinnvoll, wenn der Anwender nicht alle Funktionen, wie z.B. Setup editieren, Setup schreiben, etc. aufrufen kann. Wird in der Registry unter HKEY_CURRENT_USER/SOFTWARE/DATAFOX/TB_SETUP/SETTINGS/User Mode der Wert auf 1 gesetzt, ist der „User-Mode“ aktiv. -
Seite 67: Zusätzliche Einrichtungsmöglichkeiten (Extra Feature)
Handbuch Datafox-Timeboy Zusätzliche Einrichtungsmöglichkeiten (extra Feature) Farben im Display Durch das eigenständige Erstellen von Folientastaturen und die Auswahl aus 3 Gehäusefarben können Geräte mit einem individuellen Design gefertigt werden. Die Anpassung der Display – Farben kann noch ein zusätzliches optisches Mittel sein, um optisch mehr zu gefallen. Die Farben können für bestimmte Gerätezustände, Bereiche, Hintergründe oder Zeilen bearbeitet werden. -
Seite 68: Tbupdate ( Updatetool Für Bootloader Und Firmware )
Handbuch Datafox-Timeboy TbUpdate Die Anwendung TbUpdate.exe ist ein Tool um ohne ausführliche Einrichtungen den Bootloader und die Firmware auf einen Timeboy III zu übertragen. Die Übertragung ist nur mit einer Einzeldockingstation möglich. Der zu übertragende Bootloader muss mindestens den Versionsstand 13 und die Firmware mindestens den Stand 3.2t besitzen. -
Seite 69: Fehlerbeseitigung ( Faq )
Handbuch Datafox-Timeboy Fehlerbeseitigung ( FAQ ) Fehler: Ursache: Maßnahme: Fehlermeldung von TbSetup: Falsche COM eingestellt Im TbSetup unter Schnittstelle die Gerät antwortet nicht . Einstellung überprüfen. D.h., dass bereits die Einstellung Funk nicht richtig gewählt Im TbSetup unter Schnittstelle Dockingstation nicht Funkeinstellung überprüfen. - Seite 70 Handbuch Datafox-Timeboy Barcode zu lang Der eingelesene Barcode ist länger als das Feldgröße und Barcodelänge abstimmen. Feld in der Datensatzbeschreibung. Barcode 2/5 wird nicht immer Der Barcodetyp 2/5 hat variable Möglichst Code 39 verwenden. gelesen Stoppzeichen. Es gibt keine Start und Hier ist Start und Ende durch einen * Endezeichen.
