Benutzerhandbuch Datafox - AEIII+

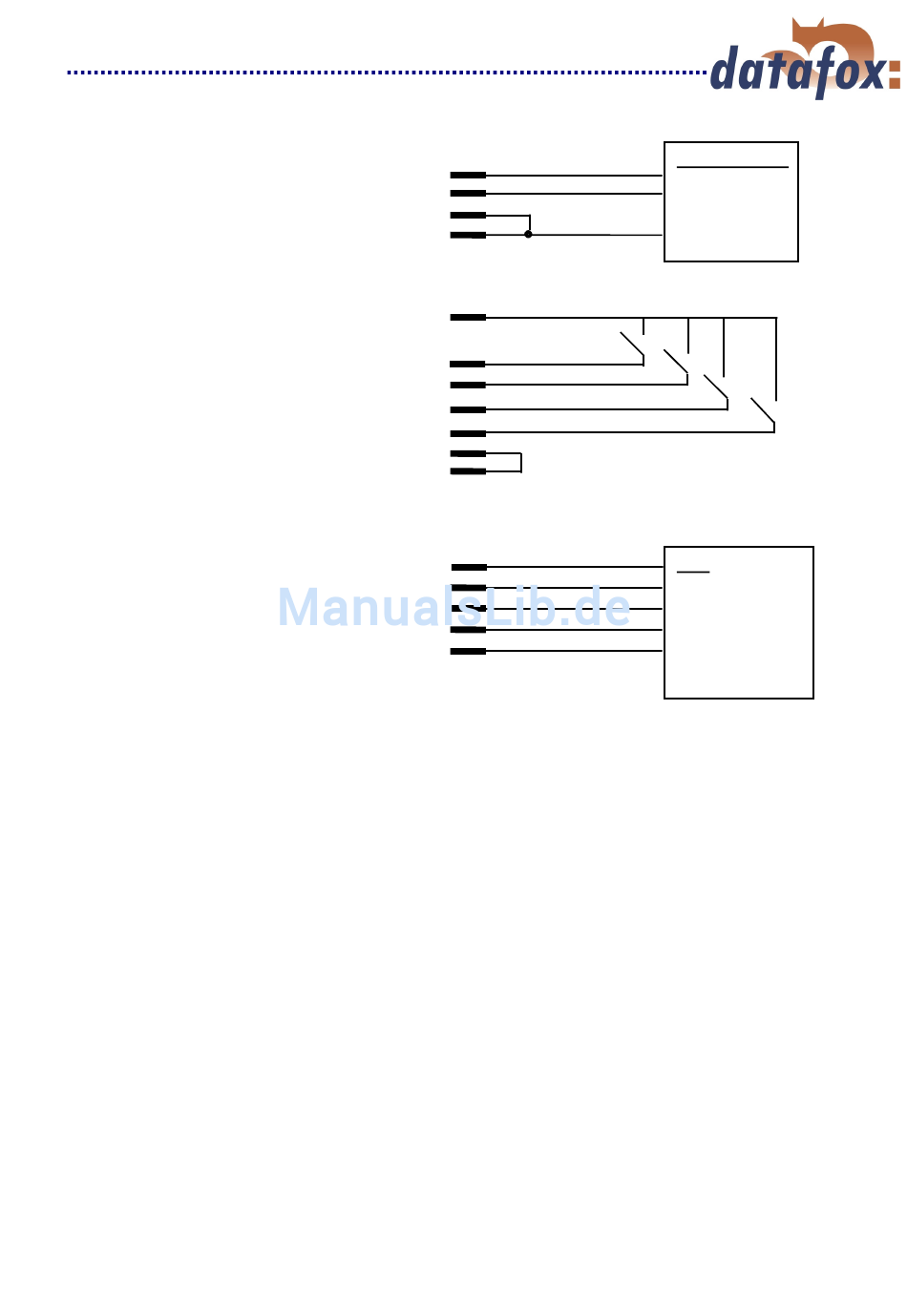

c.) digitale Eingänge:
Anschluß Lichtschranke
Achtung:
gilt nur für Sensoren mit PNP - Ausgang
Anschluß potentialfreier Kontakt
Achtung auf ordnungsgemäße
Signale achten.
Entprellte Relais einsetzen.
Anschluß SPS mit 24 Volt Ausgang
Stromfluß ca. 4 mA
d.) Daten von einer SPS einlesen
Üblicher Ablauf:
In der Eingabekette Unterbrechung wird ein Feld zur Störgrundübernahme definiert.
Die Eingabekette Unterbrechung wird mit einem digitalen Eingang verknüpft.
Schaltet der digitale Eingang von High auf Low, wird die Eingabekette Unterbrechung gestartet. Beim Feld
Störgrund wird die Erfassungsmethode "Wert von SPS übernehmen" angewendet. Hierzu fragt das AEIII+ bei
der SPS entsprechend der nachfolgenden Beschreibung den Störgrund ab.
Folgende Punkte müssen berücksichtigt werden:
Die Terminaleinstellung des AEIII+ steht auf ‚MDE'.
-
Die SPS wird an die RS232-Schnittstelle des AEIII+ angeschlossen. Es sind wahlweise die
-
Barcodeleserschnittstelle oder die MDE-Schnittstelle ( mittlerer 15 polige Buchse ) verwendbar.
Die Baudrate beträgt 9600 Baud, 1 Stopbit, keine Parität.
-
Kommt das AEIII+ an ein Eingabefeld, das die Einlesemethode ‚Wert von SPS übernehmen' hat steht
-
im Display:
‚Warte auf
<0x03>.
Die Antwort der SPS muss aus 22 Zeichen bestehen und folgenden Aufbau haben:
-
<0x02> <ASCII-Zeichen1> <ASCII-Zeichen2> ... <ASCII-Zeichen20> <0x03>.
Nach Empfang der Antwort wird diese für ca. 1,5 Sekunden im Display angezeigt und das AEIII+
sendet an die SPS die Zeichenfolge: <0x02> <Q> <0x03>.
Es wird maximal 5 Sekunden auf eine Antwort gewartet, danach bricht das AEIII+ die Kommunikation
-
ab und füllt das Eingabefeld mit ‚Leerzeichen'.
Version 03.01.33
14
9
10
15
14
6
7
8
9
10
15
6
7
8
9
10
SPS-Daten!' und das AEIII+ sendet an die SPS die Zeichenfolge: <0x02> <A>
Seite 16
Lichtschranke
+
Ausgang
-
Brücke
SPS
Ausgang
Ausgang
Ausgang
Ausgang
GND
