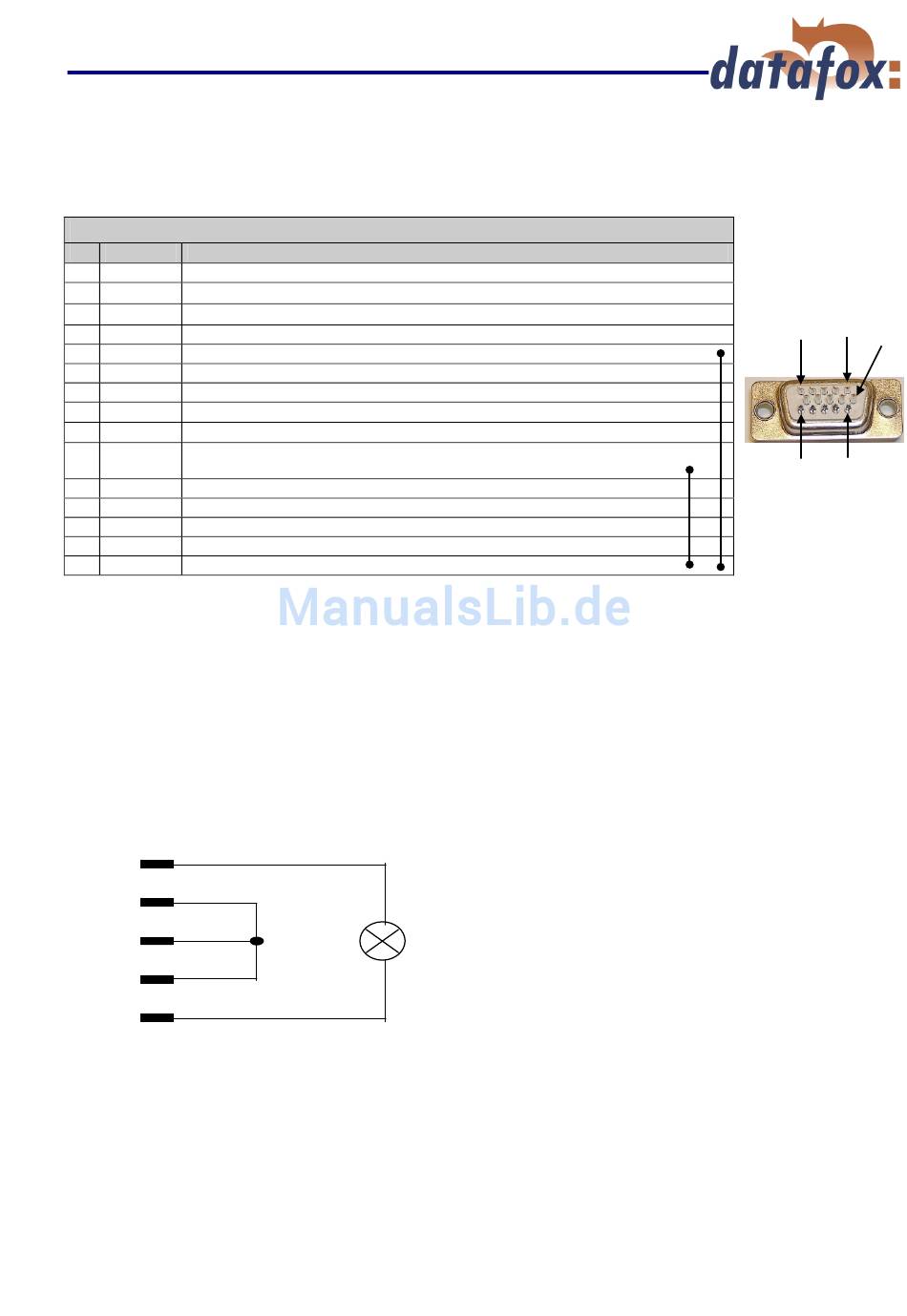

4.3.2.3 MDE-Anschluß ( Maschinendatenerfassung ) Sub – D 15 polig
Zur Erfassung von Maschinendaten stehen max. 4 Eingänge, eine RS232 und ein Ausgang zur Verfügung die
über das Setupprogramm eingestellt werden können. Der Ausgang wird in der Regel für die Ansteuerung der
LED-Signallampe verwendet. Je nach Aufgabenstellung oder Umfeld kann die Maschinendatenerfassung über
Start- / Stop oder über die Zählfunktion mit Taktzeiterkennung erfolgen.
Anschlußbelegung MDE Sub-D 15 polig Buchse ( mittlerer Anschluss )
Pin Name
Funktion
1
OUTOC
Open collector
2
RXD
Empfang Daten ( mit TXD des IO-Moduls bzw. der Steuerung verbinden)
3
TXD
Sende Daten ( mit RXD des IO-Moduls bzw. der Steuerung verbinden )
4
5
OUTGND
GND für Ausgang und RS232. Brücke zu Pin 15.
6
DIN4
Eingang 4
7
DIN3
Eingang 3
8
DIN2
Eingang 2
9
DIN1
Eingang 1
10
DIN GND
GND für die Eingänge, Brücke zu Pin 15, wenn die Eingänge als potentialfreier
Kontakt genutzt werden. Siehe Beispiel 2.
11
Relais K1
Relais-Kontakt 1
12
Relais K2
Relais-Kontakt 2
13
V5
5V Versorgung max. 80mA
14
V24
24V Versorgung max. 50mA
15
GND
GND für 5V und V24
Achtung:
Alle Anschlüsse an diesem Stecker sind Optionen. Beachten Sie bitte die entsprechenden Positionen in der Preisliste.
•
Die Schalteingänge benötigen mindestens 12 Volt Schaltspannung.
•
Um Störungen zu minimieren, verwenden Sie bitte geschirmte Leitungen schließen den Schirm an GND an.
•
Standardmäßig hat das Terminal auf PIN 1 und 5 einen Opencollectoranschluss. Wenn ein Türöffnerrelais eingebaut
•
ist, wird der Opencollector intern für die Ansteuerung des Relais verwendet und ist extern nicht mehr verfügbar.
Wird für die Stückzählung ein Sensor (Lichtschranke, Näherungsschalter) direkt an das Gerät angeschlossen, muß mit
•
Netzteil gearbeitet werden, da in der Regel 12 Volt benötigt werden. Über Akkubetrieb stehen nur 5 V zur Verfügung.
a.) Anschluss der LED-Signallampe an den open collector:
1
5
10
15
14
b.) Anschluss IO-Modul
Anschlossen werden müssen. Rx, Tx und GND.
Am IO-Modul sind die Anschlüsse beschriftet.
Am Gerät sind Rx = Pin 2, Tx = Pin 3 und GND = Pin 15. Siehe Tabelle oben.
Version 03.01.33
Standard = Start / Stop
Standard = Zähler
Seite 15
1
5
6
11
15
