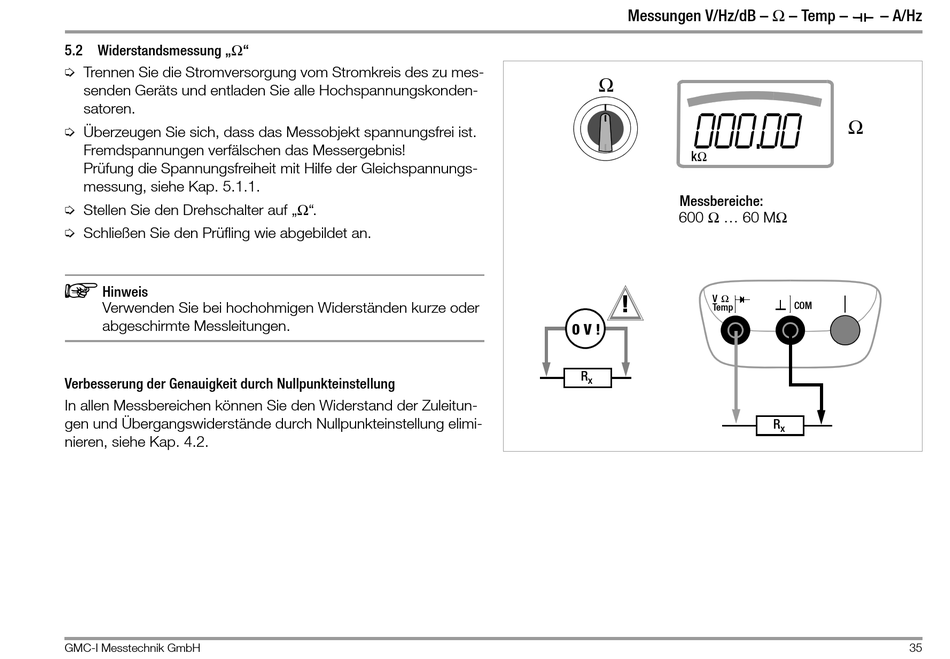

5.2 Widerstandsmessung „Ω"
Ð Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
Ð Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Fremdspannungen verfälschen das Messergebnis!
Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
Ð Stellen Sie den Drehschalter auf „Ω".
Ð Schließen Sie den Prüfling wie abgebildet an.

Hinweis
Verwenden Sie bei hochohmigen Widerständen kurze oder
abgeschirmte Messleitungen.
Verbesserung der Genauigkeit durch Nullpunkteinstellung
In allen Messbereichen können Sie den Widerstand der Zuleitun-
gen und Übergangswiderstände durch Nullpunkteinstellung elimi-
nieren, siehe Kap. 4.2.
GMC-I Messtechnik GmbH
Messungen V/Hz/dB – Ω – Temp –
Ω
000.00
kΩ
Messbereiche:
600 Ω ... 60 MΩ
Ω
! V
Temp
0 V !
R
x
– A/Hz
Ω
COM
R
x
35
