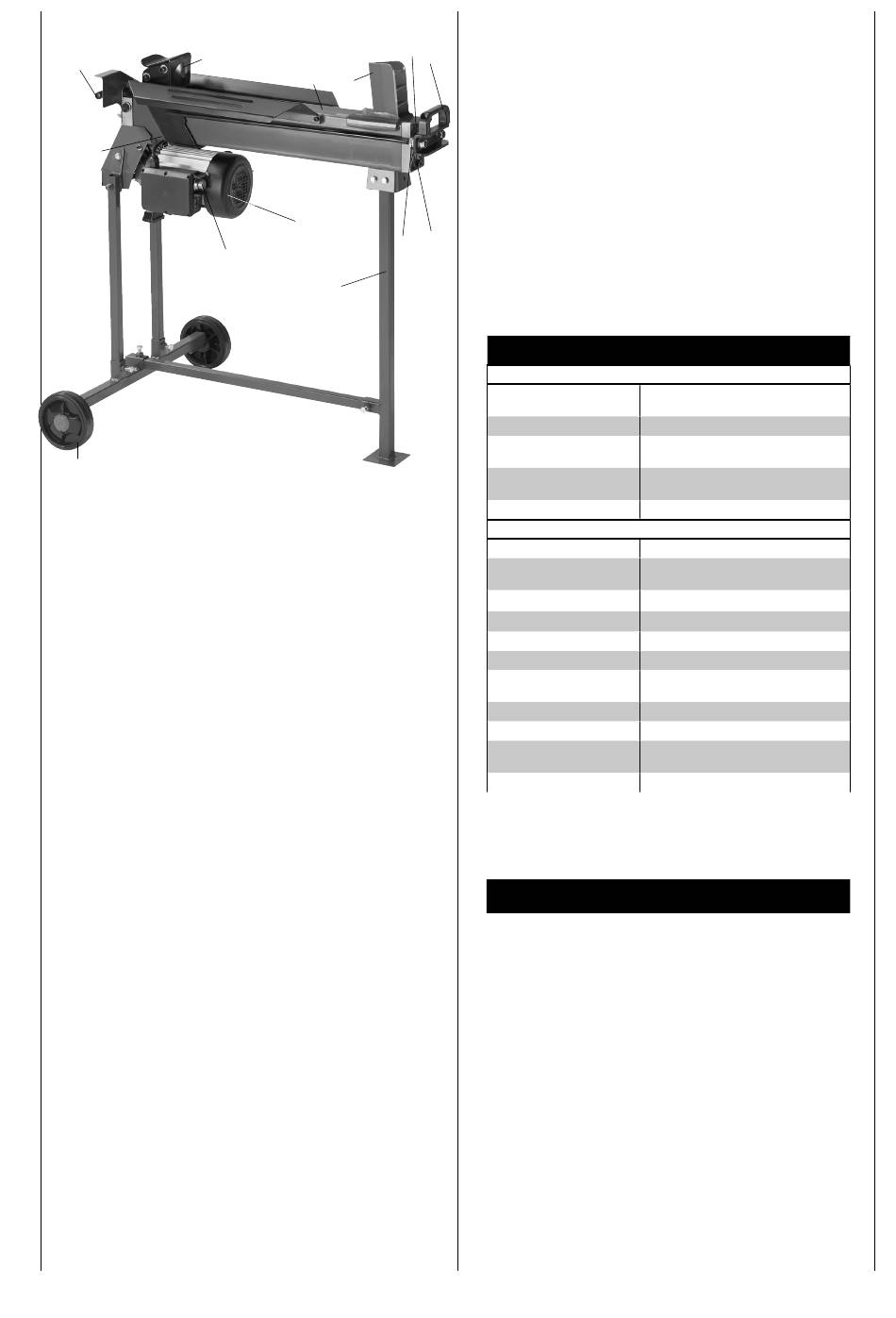

Fig. 1
2
10
1
9
28
3
4
8
7
6
Legenda
12
1. serbatoio olio
5
2. tavola di lavoro
3. piano d'appoggio
4. cuneo di taglio
5. maniglia di trasporto
6. basamento
7. pulsante d'avviamento
8. motore
9. ruota di trasporto
10. leva idraulica
11
13
11. tappo di scarico dell'olio
12. vite di spurgo
13. Anello limitatore dell'apparecchio di sollevamento
Dati technici
Dimensioni d'ingombro
L x L x P mm
ø legna mass. cm
Lunghezza legna mass
cm
Disinserimento a
tensione zero
Peso kg
Azionamento
Motore V/Hz
Potenza di
assorbimento P1 W
Potenza resa P2 W
Tipo di funzionamento
Forza di taglio t
Corsa cilindro mm
Avanzamento cilindro
cm/sec.
Ritorno cilindro cm/sec.
Quantità olio l
Pressione d'esercizio
bar
Numero di giri 1/min
Con riserva di modifiche tecniche!
• Dopo il disimballaggio controllare tutti i singoli compo-
nen ti della macchina per rilevare eventuali danni cau-
sati durante il trasporto. In caso di reclami occorre
informare immediatamente l'impresa di trasporto. Re-
clami notifica ti in un momento successivo non verran-
no riconosciuti.
• Verificare la completezza della fornitura.
• Prima dell'uso è indispensabile acquisire una certa di-
mes tichezza dell'apparecchio con l'aiuto delle presen-
ti istru zioni per l'uso.
• Utilizzare solo parti originali come accessori e ricambi
nonché per la sostituzione di parti soggette ad usura.
I pezzi di ricambio possono essere acquistati presso il
pro prio rivenditore specializzato.
• In caso di ordinazioni indicare sempre il nostro codice
arti colo nonché il tipo e l'anno di fabbricazione dell'
apparecchio
HL650
950 x 270 x 500
5–25
52
si
44,5
230/50
2200
1700
S3 25%
max. 6,5
375
3,13
4,69
3,5
225
2840

Avvertenze generali
