6. Stuhlabhängeschienen montieren
Uno-M-Step 22405-22413

UnoBean-Step 01468

Die Tischplatte wird umgekehrt auf eine saubere Montage-
fläche gelegt (z.B. Schutzdecke etc.).
- LIGNOdur 22405, 22408, 22409, 22411

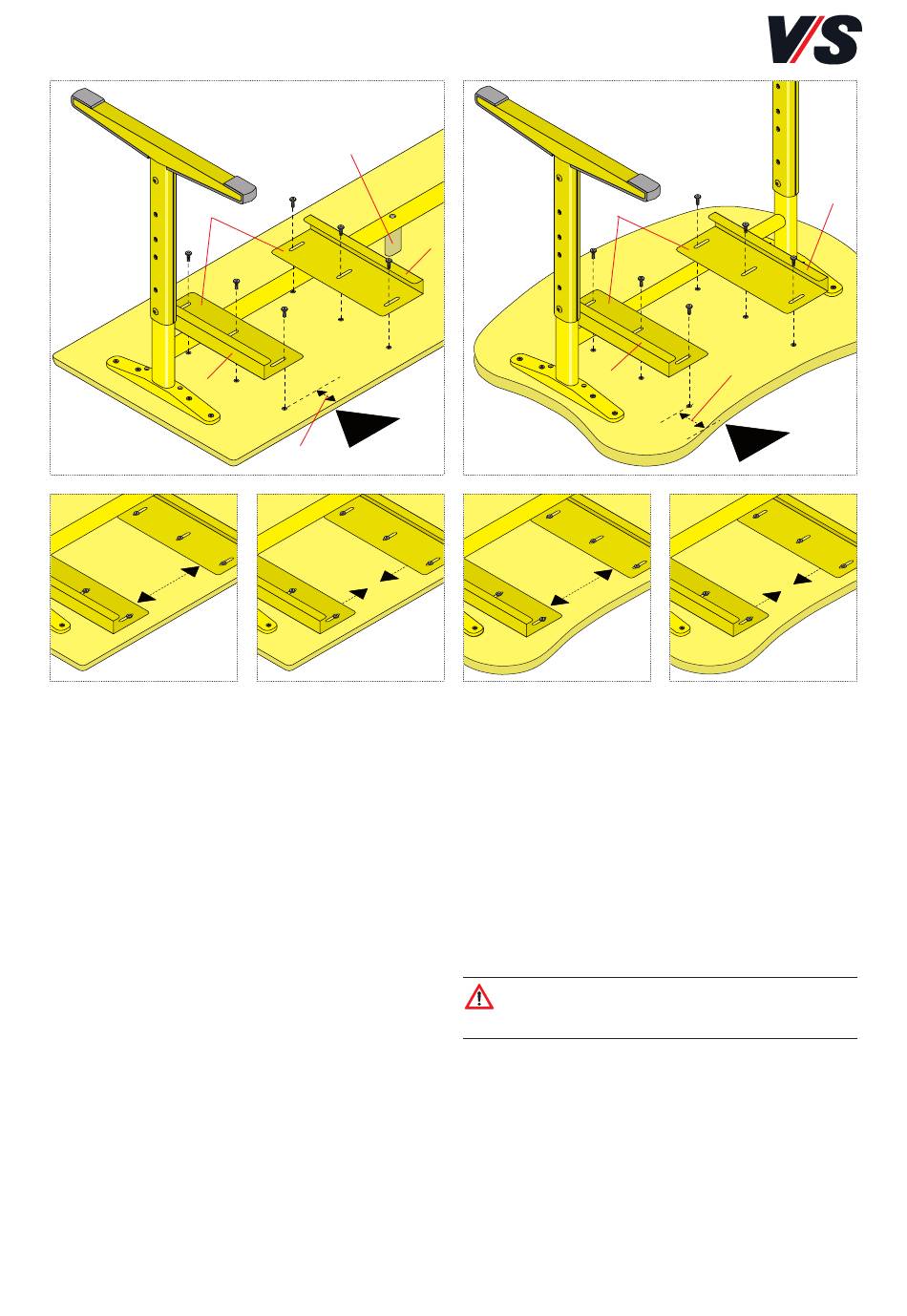

Die Stuhlaufhängeschienen (1) über die vorgebohrten
Löcher in der Tischplatte positionieren (Abstand (2) von
der Nutzerseite (4) beträgt 50 mm). Dabei zeigen die
Abkantungen (5) der Schienenpaare immer nach au-
ßen. Über die Langlöcher in den Stuhlaufhängeschienen
kann man die Größe der Sitzschale eingestellt werden
(nach außen <---> große Sitzschale (6) /nach innen
>---< kleine Sitzschale (7) ). Jede Stuhlaufhängeschiene
mit 3 Flachkopfschrauben M6x12 mm anschrauben.
(8)
(5)
(4)
(2)
(7)
(1)
(5)
(6)
- LIGNOdur 22406, 22407, 22410, 22412, 22413,
01468.
Die Stuhlaufhängeschienen (1) über die vorgesehenen
Muffen in der Tischplatte positionieren (Abstand (2)
von der Nutzerseite (4) beträgt 50 mm bzw. 76/85 mm
bei Modell 01468). Dabei zeigen die Abkantungen (5)
der Schienenpaare immer nach außen. Über die Lang-
löcher in den Stuhlaufhängeschienen kann man die
Größe der Sitzschale eingestellt werden (nach außen
<---> große Sitzschale (6) / nach innen >---< kleine
Sitzschale (7) ). Jede Stuhlaufhängeschiene mit 3 Flach-
kopfschrauben M6x15 mm anschrauben.
Achtung! In Verbindung mit der Stuhlaufhängung darf
bei den Modellen 22408 und 22409 (Einsitzer) keine
Plattenstütze (8) montiert werden.
(5)
(2)
(4)
(7)
7
