VS Vereinigte Spezialmöbelfabriken GmbH & Co. KG
Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de
http://links.vs-service.com/downloads/70-227_V02_DEEN_RoundTable-200-220-145950.pdf
BEDIENUNGS-/MONTAGEANLEITUNG:

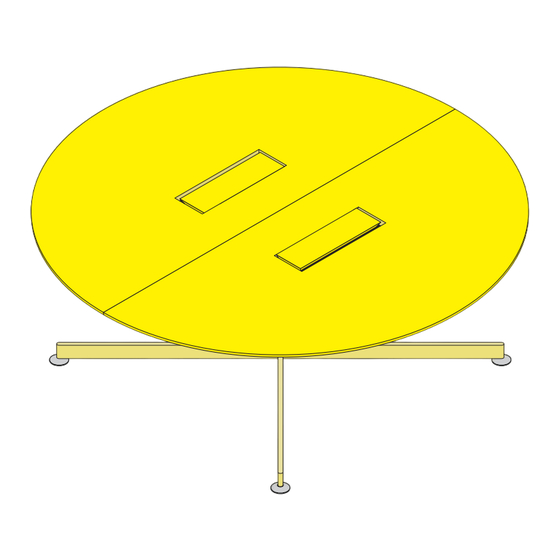

RoundTable ø 200, 220 cm.
Bestimmung:
Die vorliegenden Tischmodelle sind als Objekt- bzw. Bespre-
chungstische konzipiert und ausschließlich für diese Nutzung
vorgesehen. Für eine nicht bestimmungsgemäße Benutzung
wird keine Haftung übernommen. Gültig für die Modelle
21707, 21708 bei Verwendung in geschlossenen Räumen.
Allgemeiner Hinweis zum Lesen und
Aufbewahren der Anleitung:
Lesen Sie diese Anleitung und vor allem die Sicherheitshin-
weise vor Benutzung der Produkte genau durch und beachten
Sie diese. Bewahren Sie die Anleitung zum späteren Nachlesen
sorgfältig auf und geben Sie diese an andere Benutzer weiter.
Allgemeiner Sicherheitshinweis:
In unseren Montageanleitungen verwenden wir folgende
Symbole und Hinweise:
Wichtig! Bei diesem Symbol handelt es sich um einen
wichtigen Montagehinweis.
Achtung! Bei diesem Symbol handelt es sich um einen
sehr wichtigen Hinweis.
Im Internet:
Diese Anleitung wird Ihnen auch online als Download
bereitgestellt über den in der Kopfleiste angegebenen Link.
21707
70-227 V02 000918
Normen:
Geprüft nach DIN EN 15372 Prüfstufe 2 (mittlere Nutzung).
Lieferumfang:
Die Produkte werden zerlegt ausgeliefert.
Fehlersuche und Service:
Bei eventuell auftretenden Fehlern, wenden Sie sich bitte an
unseren Kundendienst kundenservice@vs-moebel.de
Wartung und Reinigung:
Im Internet: http://www.vs-moebel.de/kataloge/reinigung/
Weitergabe und Entsorgung:
Bei Weitergabe des Produkts ist auch diese Anleitung zu
übergeben.
Die gekennzeichneten E-Komponenten dürfen nicht über
den Hausmüll entsorgt werden.
Sie müssen von dem Möbel getrennt werden, bevor
das Möbel der Entsorgung zugeführt wird.
Die Entsorgung erfolgt an zugelassenen Sammel-
und Rücknahmestellen.
21708
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VS 21707
Inhaltszusammenfassung für VS 21707
- Seite 1 VS Vereinigte Spezialmöbelfabriken GmbH & Co. KG Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de http://links.vs-service.com/downloads/70-227_V02_DEEN_RoundTable-200-220-145950.pdf 21707 21708 70-227 V02 000918 BEDIENUNGS-/MONTAGEANLEITUNG: RoundTable ø 200, 220 cm. Bestimmung: Normen: Die vorliegenden Tischmodelle sind als Objekt- bzw. Bespre- Geprüft nach DIN EN 15372 Prüfstufe 2 (mittlere Nutzung).
-
Seite 2: Innenkreuz Und Kufen Verbinden
Achtung! Innenkreuz und Kufen verbinden Montage der Gleiter Mitgelieferte Stellgleiter (6) werden anschließend gleichmä- Für ausreichend Platz bei der Montage sorgen! Tischfläche und Boden sind vor Kratzern zu schützen. Benutzen Sie als ßig auf eine mittlere Position in die Gewindebohrung einge- Unterlage ein weiches, nicht rutschendes Material (Teppich dreht. - Seite 3 Achtung! Fußkreuz mit Säule verbinden Säule mit Tragrahmen verbinden Die Montage der Innensäule (7) erfolgt mit den mitgeliefer- Die Montage des Tragrahmens (9) erfolgt mit den mitgelie- ten 8 Schrauben (8) M 8x20 mm, die von oben auf die Stabi- ferten 8 Schrauben (8) M 8x20 mm, die von unten mit der lisierungsplatte (4) geschraubt werden.
-
Seite 4: Säulenverblendung Montieren
Achtung! Säulenverblendung montieren Tischplatten verbinden Eine Hälfte der Säulenverblendung (1) wird fest mit der In- Zuerst die beiden Hälften der Tischplatte mit der Oberfläche nensäule (2) durch die mitgelieferten 6 Blechschrauben (3) nach unten auflegen. Um Kratzer bzw. Beschädigungen der verbunden. -
Seite 5: Befestigung Der Kabelwannenhälften
Befestigung der Kabelwannenhälften Höhenjustierung des Tisches Die beiden Kabelwannenhälften (7) werden von unten mon- Tisch leicht anheben und die Höhenausgleichsschrauben (9) tiert. Zuerst die mitgelieferten 8 Rändelschrauben (8) von auf die gewünschte Höhe, bis der Tische in der Waage steht, unten in die vorgesehenen Gewindeöffungen im Tragerahmen ausrichten. -
Seite 6: Blende Fixieren
Elektrifizierung Achtung! Kabel nicht quetschen. Kabelwanne (4), Haltebleche (5) und Steckdosenleisten (6) Achtung! Ausreichende Kabellänge für jede Position sind werkseitig vormontiert. Montage wird nur dann erforder- berücksichtigen. lich, wenn die Steckdosenleisten später nachgerüstet werden. Blende fixieren Die Zugentlastung ist immer vorzunehmen. Die Säulenverblendung (1) wird mit den vorgesehenen Zugentlastung Schlitzen in die eingedrehten mittleren Schrauben einge-... - Seite 7 2 (moderate use). liability will be assumed for any use other than that intend- Scope of delivery: ed. Valid for models 21707, 21708 for use in closed premises. The products are supplied disassembled. General note on reading and retaining these Instructions:...
- Seite 8 Caution! Connecting the inner cross and skids Mounting the glide elements Next screw (6) in the supplied adjustable glide elements Ensure that you have sufficient space to perform assembly! The table top and floor must be protected against scratches. evenly until they are half-way into the threaded hole. To do this, place a soft, non-slip material (carpet or blanket) underneath.
- Seite 9 Caution! Connecting the base cross to the pillar Connecting the pillar to the supporting frame The inner pillar (7) is mounted using the 8 M 8x20 mm screws supplied (8) These must be screwed from above into The supporting frame (9) is mounted using the 8 M 8x20 the stabilizing plate (4).
- Seite 10 Caution! Fixing the pillar cover Connecting the table tops One half of the pillar cover (1) is firmly fixed to the inner pil- First of all, lay down the two halves of the table top with lar (2) using the 6 self-tapping screws supplied (3). the upper surface facing down.
-
Seite 11: Adjusting The Table Height
Fixing the halves of the cable tray Adjusting the table height The two halves of the cable tray (7) are assembled from be- Lift the table slightly and align the screw-type height ad- low. First of all, screw the 8 knurled screws supplied (8) a lit- justers (9) to the required height at which the table is level. -
Seite 12: Electrical Connections
Electrical connections Caution! Do not squeeze or crush the cable. The cable (4), retaining plates (5) and socket strips (6) are Caution! Make sure that the cable is long enough to preassembled ex works. Assembly is only necessary if the reach all positions.
