3. Tischgestell aufschrauben

LIGNOpal
Uno-M-Step 22406, 22407, 22410,
22412, 22413
UnoBean-Step 01468

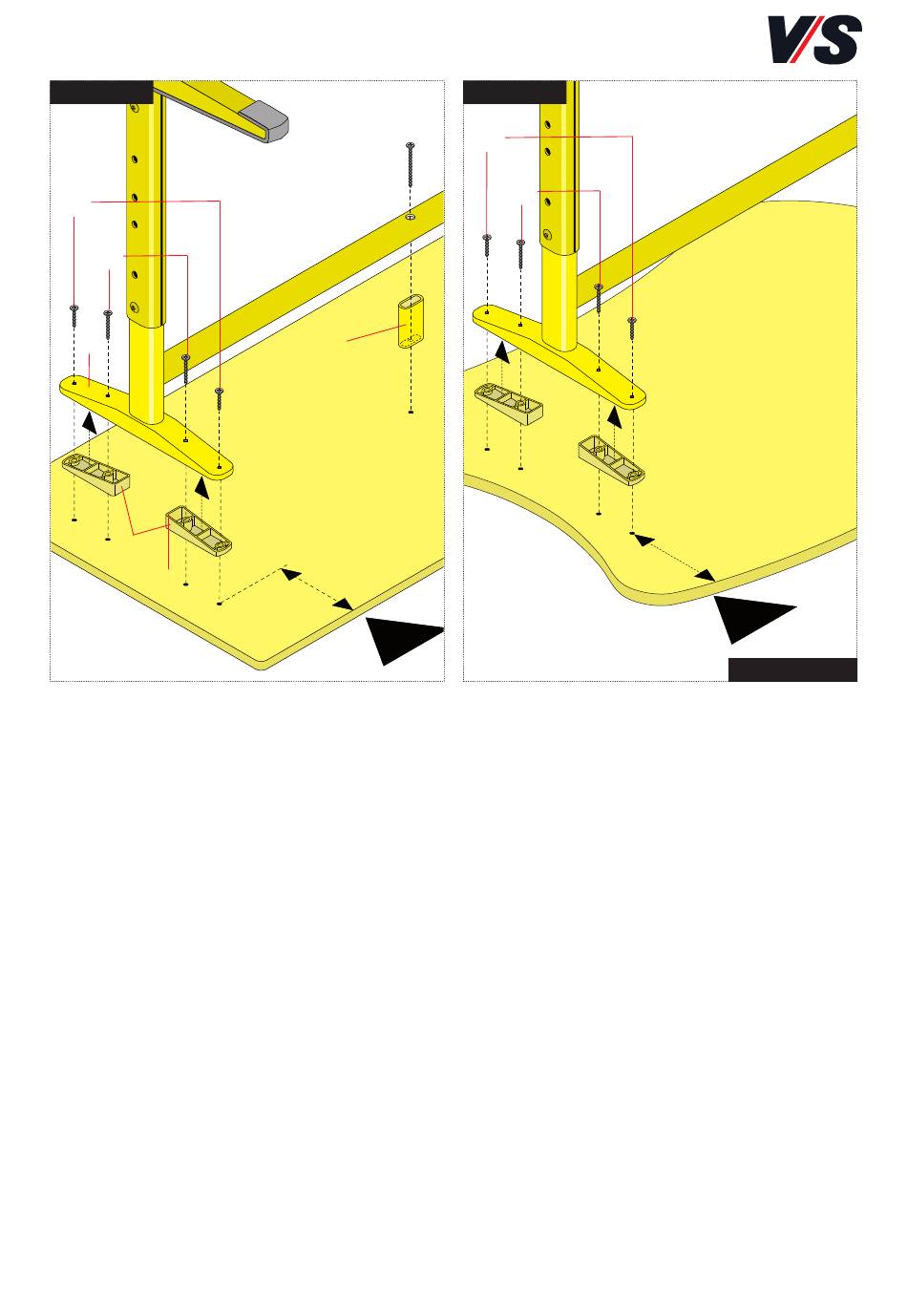

Die Tischplatte wird umgekehrt auf eine saubere Montage-
fläche gelegt (z.B. Schutzdecke etc.).
- LIGNOpal Einsitzer 22410, 22412
Vier Füllstücken (8) in das Gestell (1) eindrücken. Das
Tischgestell (1) auf die Tischplattenunterseite (10) legen.
Über die beiden Lochreihen ausrichten. Die linke vordere
Befestigungsposition (11) ist 140 mm von der Nutzer-
seite (4) . Je Seite mit den beiden Spaxschrauben 6x32
mm an den inneren (12) und 6x24 mm an den äußeren
Positionen anschrauben.
(13)
4
LIGNOpal
(13)
(14)
(10)
(11)
(4)
-
-
-
(12)
LIGNOpal Zweisitzer 22406, 22413
Plattenstütze (14) 325 mm von der Nutzerseite (4)
stellen. Vier Füllstücken (8) in das Gestell (1) eindrücken.
Das Tischgestell (1) auf die Tischplattenunterseite (10)
legen. Über die beiden Lochreihen ausrichten. Die linke
vordere Befestigungsposition (11) ist 140 mm von der
Nutzerseite (4) . Je Seite mit den beiden Spaxschrauben
6x32 mm an den inneren (12) und 6x24 mm an den
äußeren (13) Positionen anschrauben. Plattenstütze (14)
mit einer Senkkopfschrauben 6x80 mm anschrauben.
LIGNOpal Zweisitzer 22407
Wie Zweisitzer 22406 vorher.
LIGNOpal Einsitzer 01468
Wie Einsitzer 22410 vorher. Jedoch ist die linke vordere
Befestigungsposition (16) 165 mm von der Nutzerseite (4) .
(16)
(4)
Modell 01468
