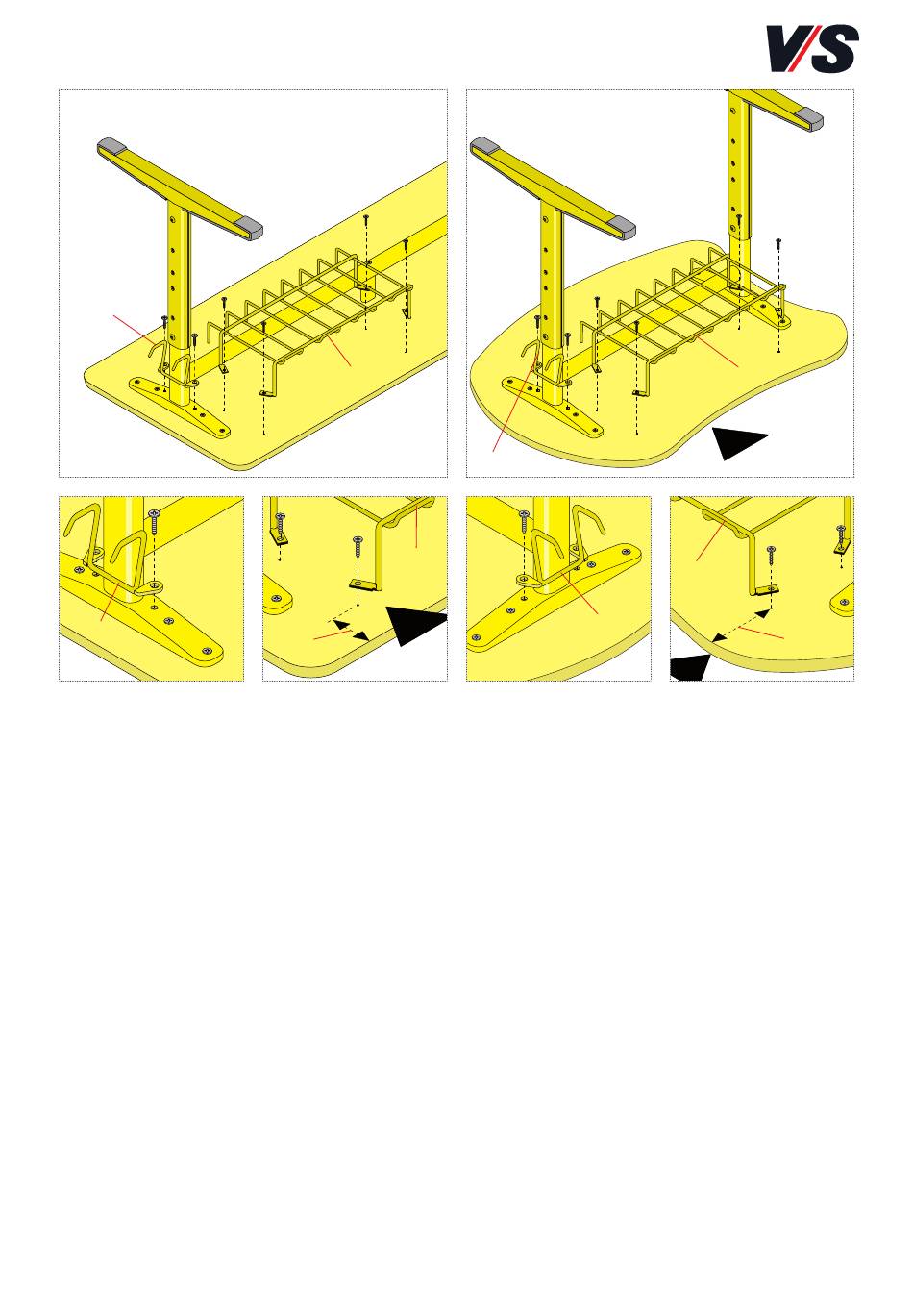

4. Mappenhaken und Gitterbuchablage
montieren
Uno-M-Step 22405-22413
UnoBean-Step 01468
Die Tischplatte wird umgekehrt auf eine saubere Montage-
fläche gelegt (z.B. Schutzdecke etc.).
-
Mappenhaken
Modelle 22405 bis 22413 und 01468
Mappenhaken
mit 2 Schrauben 4,8x19 mm in den
(1)
dafür vorgesehenen Bohrungen im Gestell befestigen.
Bei Modell 01468 (Einsitzer) wird der Mappenhaken
generell auf der linken Seite von der Nutzerseite
montiert.
(2)
(2)
(4)
(3)
(4)
(1)
(1)
-
Gitterbuchablage
LIGNOdur 22405, 22408, 22409, 22411
Die Gitterbuchablage
(2)
positionieren (Abstand
88 mm bzw. 68 mm bei Modell 22411). Jede Gitterbuch-
ablage mit 4 Blechschrauben 4,8x13 mm anschrauben.
-
Gitterbuchablage
LIGNOpal 22406, 22407, 22410, 22412, 22413,
01468.
Die Gitterbuchablage
(2)
positionieren (Abstand
88 mm bzw. 133 mm bei Modell 01468). Jede Gitterbuch-
ablage mit 4 Blechschrauben 5x20 mm anschrauben.
(2)
(4)
(2)
(3)
(4)
über die vorgebohrten Löcher
von der Nutzerseite
beträgt
(3)
(4)
über die vorgebohrten Löcher
(3)
von der Nutzerseite
(4)
beträgt
5
