3. Montage du piètement
LIGNOpal
Uno-M-Step 22406, 22407, 22410,
22412, 22413
UnoBean-Step 01468

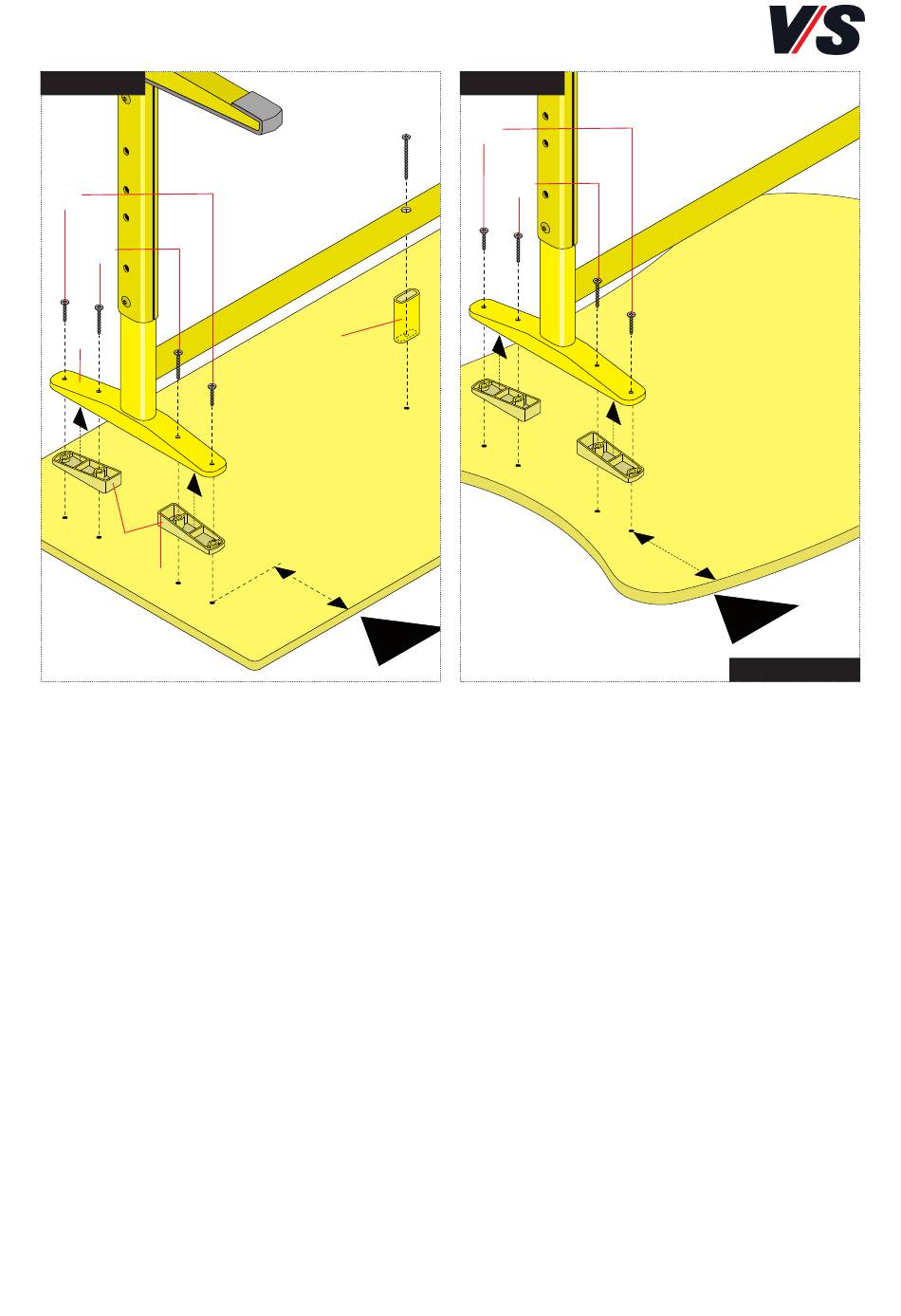

Poser le plateau à l'envers sur un plan de travail propre
(p. ex. sur une couverture, etc.).
- LIGNOpal table monoplace 22410, 22412
Enfoncer les flipots (8) dans le piètement (9) . Poser le
piètement (1) sur l'envers du plateau de table (10) . Ali-
gner sur les deux rangées de perforations. La position
de fixation avant gauche (11) est à 140 mm du chant
côté utilisateur (4) . Visser de chaque côté les deux vis à
bois 6x32 mm en position intérieure (9) et 6x24 mm en
position extérieure (13) .
18
LIGNOpal
(13)
(14)
(10)
(11)
(4)
-
-
-
(12)
LIGNOpal table biplace 22406, 22413
Poser le support plateau (14) au centre du plateau de
table (remarque : une seule perforation (15) à 300 mm
du chant arrière) et fixer à l'aide des deux vis à bois
6x20 mm. Enfoncer les flipots (8) dans le piètement (1) .
Poser le piètement (1) sur l'envers du plateau de table
(10) . Aligner sur les deux rangées de perforations. La
position de fixation avant gauche (11) est à 140 mm
du chant côté utilisateur (4) . Visser de chaque côté les
deux vis à bois 6x32 mm en position intérieure (12)
et 6x24 mm en position extérieure (13) . Fixer le sup-
port plateau (14) avec une vis Parker 4,8x32 mm.
LIGNOpal table biplace 22407
Voir la table biplace 22406 décrite précédemment.
LIGNOpal table monoplace 01468
Voir table monoplace 22410 ci-dessus. Noter que la
position de la fixation avant gauche (16) est à 165 mm
du côté utilisateur (4) .
(16)
(4)
Modèle 01468
