LIGNOdur
(6)
(5)
2. Montage du piètement
LIGNOdur
Uno-M-Step 22405, 22408, 22409, 22411
- LIGNOdur table monoplace 22408

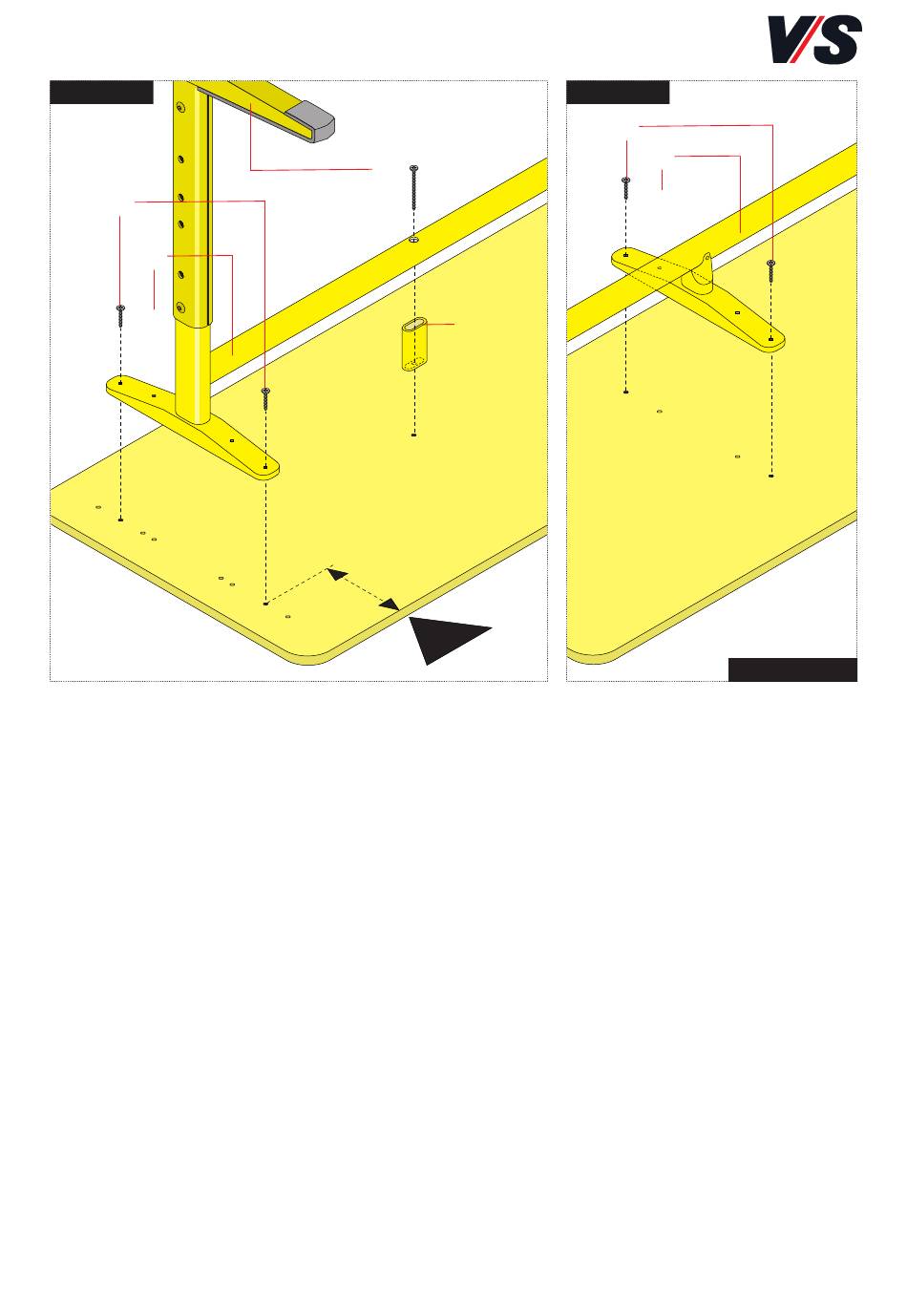

Poser le piétement de la table (1) sur l'envers du plateau
de table (2) . Aligner sur les deux rangées de perforations.
La position de fixation avant gauche (3) est à 130 mm
du côté utilisateur (4) (-> sauf au centre). Fixer de
piétement de chaque côté à l'aide des vis à tête fraisée
vis ø 6,3x15,5 mm sur les positions externes (6) .
- LIGNOdur table monoplace 22409
Poser le piètement de table (1) sur l'envers du plateau (2) .
Aligner sur les deux rangées de perforations. La position
de fixation avant gauche (3) est à 140 mm du côté
utilisateur (4) . Fixer le piétement de chaque côté à l'aide
des vis à tête fraisée ø 6,3x15,5 mm sur les positions
externes (6) .
(1)
(7)
(2)
(3)
(4)
- LIGNOdur table biplace 22405
Placer le support plateau (7) à 260 mm du côté utilisa-
teur (4) . Poser le piétement de la table (1) sur l'envers
du plateau de table (3) . Aligner sur les deux rangées de
perforations. La position de fixation avant gauche (3)
est à 130 mm du côté utilisateur (4) (-> sauf au centre).
Fixer le piétement de chaque côté à l'aide des vis à tête
fraisée ø 6,3x15,5 mm sur les positions externes (6) .
Visser le support plateau (7) au moyen d'une vis à tête
lentiforme M6x70 mm.
- LIGNOdur table biplace 22411
Poser le piétement de la table (1) sur l'envers du plateau
de table (2) . Aligner sur les deux rangées de perforations.
La position de fixation avant gauche (3) est à 130 mm
du côté utilisateur (4) (-> sauf au centre). Fixer le
piétement au centre à l'aide des vis à tête fraisée
ø 6,3x15,5 mm sur les positions externes (6) .
LIGNOdur
(6)
(5)
Modèle 22411
17
