6. Montage des rails du porte-chaise
Uno-M-Step 22405-22413

UnoBean-Step 01468

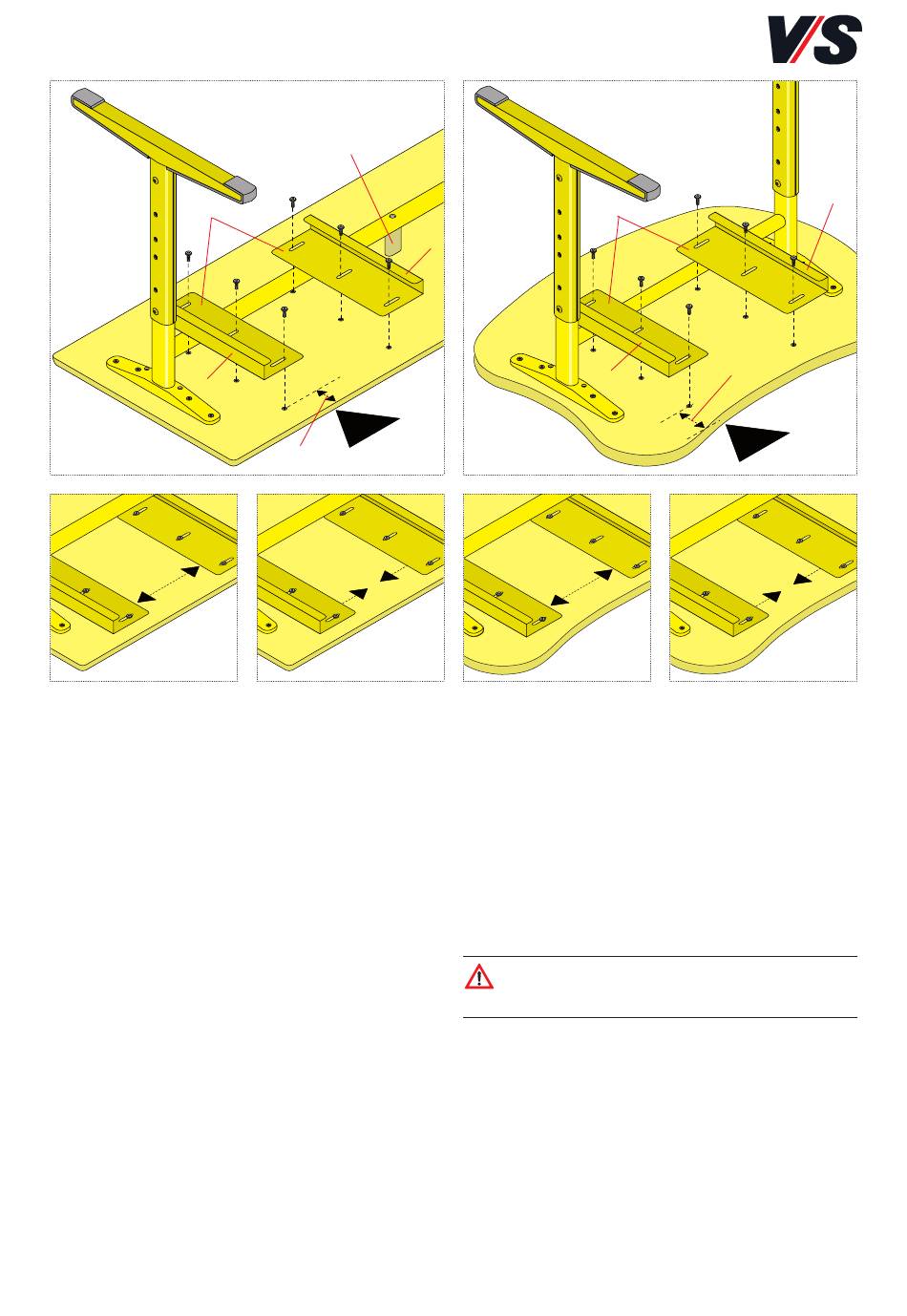

Poser le plateau à l'envers sur un plan de travail propre
(p. ex. sur une couverture, etc.).
- LIGNOdur 22405, 22408, 22409, 22411
Placer les rails du porte-chaise (1) au-dessus des perfo-
rations dans le plateau de table (la distance (2) du côté
utilisateur (4) est de 50 mm). Les rebords (5) des pairs
de rail sont toujours orientés vers l'extérieur. Le réglage
de la coque assise est possible via les trous oblongs
dans les rails du porte-chaise (plus grand vers l'exté-
rieur (6) / <---> plus petit vers l'interieur >---< (7) ).
Fixer chaque rail du porte-chaise à l'aide des 3 vis à
tête plate M6x12 mm.
(8)
(5)
(4)
(2)
(7)
(1)
(5)
(6)
- LIGNOdur 22406, 22407, 22410, 22412, 22413,
01468
Placer les rails du porte-chaise (1) au-dessus des perfo-
rations dans le plateau de table (la distance (2) du côté
utilisateur (4) est de 50 mm resp. 76/85 mm pour le
modèle 01468). Les rebords (5) des pairs de rail sont
toujours orientés vers l'extérieur. Le réglage de la coque
assise est possible via les trous oblongs dans les rails du
porte-chaise (plus grand vers l'extérieur (6) / <--->
plus petit vers l'interieur >---< (7) ). Fixer chaque rail
du porte-chaise à l'aide des 3 vis à tête plate M6x12 mm.
Attention ! Pour les modèles 22408 et 22409 (mono-
place), il ne faut pas monter de support plateau (8) lors
du montage du porte-chaise.
(5)
(2)
(4)
(7)
