VS Vereinigte Spezialmöbelfabriken GmbH & Co. KG
Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de
http://links.vs-service.com/downloads/70-217_V04_DEEN_ShiftLandscape-145950.pdf
70-217 V04 000918
BEDIENUNGSANLEITUNG

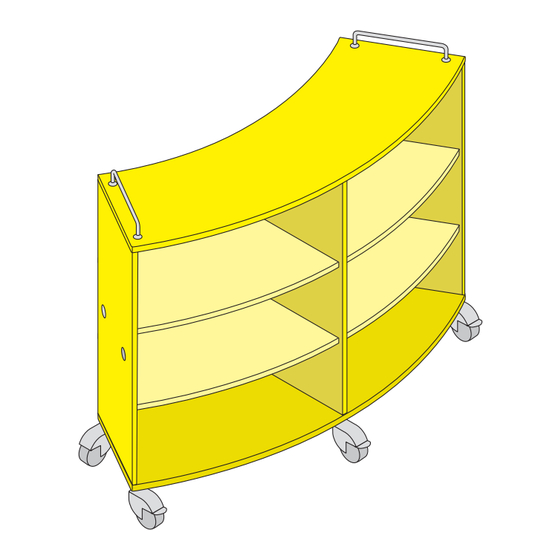

Shift+ Landscape (Schrankmodule).
Bestimmung:
Mobile Schrankmodule für Schulen, Hochschulen, Seminare
und Weiterbildung. Für eine nicht bestimmungsgemäße
Benutzung wird keine Haftung übernommen. Für die Ver-
wendung in geschlossenen Räumen.
Maximale Belastung je Schrank: 150 kg. Fachböden ent-
sprechen der Belastungsgruppe L75, gemäß DIN 68874-1
Maximale Belastung je Material-Box: 5kg.
Allgemeiner Hinweis zum Lesen und
Aufbewahren der Anleitung:
Lesen Sie diese Anleitung und vor allem die Sicherheitshinwei-
se vor Benutzung der Produkte genau durch und beachten Sie
diese. Bewahren Sie die Anleitung zum späteren Nachlesen
sorgfältig auf und geben Sie diese an andere Benutzer weiter.
Allgemeiner Sicherheitshinweis:
In unseren Bedienanleitungen verwenden wir folgende
Symbole und Hinweise:
Achtung! Bei diesem Symbol handelt es sich um
einen sehr wichtigen Hinweis.
Im Internet:
Diese Anleitung wird Ihnen auch online als Download
bereitgestellt über den in der Kopfleiste angegebenen Link.
Normen:
Geprüft nach DIN EN 16121.
Lieferumfang:
Das Produkt wird fertig montiert ausgeliefert.
Betrieb:
Beachten Sie die Hinweise auf der folgenden Seite.
Fehlersuche und Service:
Bei eventuell auftretenden Fehlern, wenden Sie sich bitte an
unseren Kundendienst kundenservice@vs-moebel.de
Wartung und Reinigung
Im Internet: http://www.vs-moebel.de/kataloge/reinigung/
Weitergabe und Entsorgung:
Bei Weitergabe des Produkts ist auch diese Bedienanleitung
zu übergeben.
Die gekennzeichneten E-Komponenten dürfen nicht über
den Hausmüll entsorgt werden.
Sie müssen von dem Möbel getrennt werden, bevor
das Möbel der Entsorgung zugeführt wird.
Die Entsorgung erfolgt an zugelassenen Sammel-
und Rücknahmestellen.
Werbung
Verwandte Anleitungen für VS Shift+ Landscape
Inhaltszusammenfassung für VS Shift+ Landscape
- Seite 1 VS Vereinigte Spezialmöbelfabriken GmbH & Co. KG Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de http://links.vs-service.com/downloads/70-217_V04_DEEN_ShiftLandscape-145950.pdf 70-217 V04 000918 BEDIENUNGSANLEITUNG Shift+ Landscape (Schrankmodule). Bestimmung: Normen: Mobile Schrankmodule für Schulen, Hochschulen, Seminare Geprüft nach DIN EN 16121. und Weiterbildung. Für eine nicht bestimmungsgemäße Lieferumfang: Benutzung wird keine Haftung übernommen.
-
Seite 2: Verbindung (Optional)
Achtung! 1. Mobilität: 3. Stellfüße (optional): Schrankmodule Shift+ verfügen optional über Rollen. Es Stationäre Schrankmodule Shift+ verfügen optional über dürfen nur Möbel gerollt werden, deren Oberboden frei ist. Stellfüßen zum Ausgleich von Bodenunebenheiten. 2. Rollen (optional): Die Feststellung lösen (1), um den Korpus rollen zu können. Durch Druck nach unten (2) ist die Rolle nach Ortswechsel wieder festzustellen. - Seite 3 Achtung! 5. Schiebegriffe (3) (optional) 6. Fachböden: Um den Fachboden zu versetzen, heben Sie diesen vorne mittig, maximal 25 mm an, bis der Fachbodenträger (1) frei ist. Anschließend kann der Fachboden an der Hinterkante herausgehoben werden. Entfernen Sie den Fachbodenträger aus der Bohrung (2) und drücken diesen an gewünschter Position wieder in eine Bohrung.
- Seite 4 Achtung! 7. Mobile Schrankmodule mit 8. Entnahme der Material-Boxen: abschließbaren Drehtüren zur Boxen bis zum Anschlag nach vorne ziehen und soweit an- Nutzung in Fachräumen: heben bis die Auszugssperre überwunden ist. Anschließend können Sie die Box entnehmen. Achtung! Beim Öffnen und Schließen der Türen Einsetzen: Boxen von oben einsetzen, bis diese richtig in der entsteht eine Klemmstelle zwischen Tür und Seite.
-
Seite 5: Maintenance And Cleaning
VS Vereinigte Spezialmöbelfabriken GmbH & Co.KG Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de http://links.vs-service.com/downloads/70-217_V04_DEEN_ShiftLandscape-145950.pdf 70-217 V04 000918 BEDIENUNGSANLEITUNG Shift+ Landscape (cabinet modules). Intended use: Standards: Mobile cabinet modules for schools, colleges, seminars Inspected in accordance with DIN EN 16121. - Seite 6 Caution! 1. Mobility: 3. Adjustable feet (optional): Shift+ cabinet modules may optionally be equipped with Stationary Shift+ cabinet modules may optionally be castors. Units may only be wheeled on their castors if the equipped with adjustable feet to compensate for uneven top shelf is empty.
- Seite 7 Caution! 5. Sliding handles (3) (optional) 6. Shelves: To move a shelf, lift it forwards in the middle by a maxi- mum of 25 mm until it is clear of the shelf carrier (1) The shelf can then be lifted out at the rear edge. Remove the shelf carrier from the hole (2) and then press it into a hole at the required position.
- Seite 8 Caution! 7. Mobile cabinet modules with 8. Removing the materials boxes: closing swing doors for use in Pull the boxes forwards as far as the stop and then lift them specialist rooms: until they pass above the pull-out lock. You can then remove the box.
