VS Vereinigte Spezialmöbelfabriken GmbH & Co. KG
Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de
http://links.vs-service.com/downloads/70-372_V03_DEEN_LearnBox-112954.pdf
40050
40051
40052
40053
40054
70-372 V03
BEDIENUNGSANLEITUNG

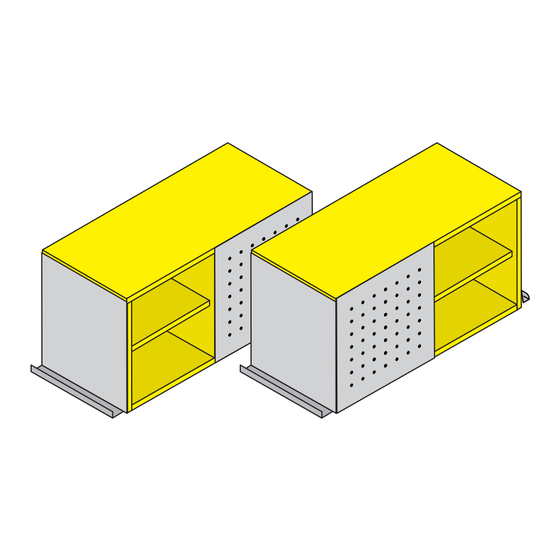

LearnBox.
000918
Im Internet:
Sie finden diese Anleitung im Internet (siehe Kopfleiste).
Normen:
Geprüft nach DIN EN 16121.
Lieferumfang:
Das Produkt wird teil/fertig montiert ausgeliefert.
Betrieb:
Beachten Sie die Hinweise auf der folgenden Seite.
Fehlersuche und Service:
Bei eventuell auftretenden Fehlern, wenden Sie sich bitte an
unseren Kundendienst kundenservice@vs-moebel.de
Wartung und Reinigung
Im Internet: http://www.vs-moebel.de/kataloge/reinigung/
Weitergabe und Entsorgung:
Bei Weitergabe des Produkts ist auch diese Bedienanleitung
zu übergeben.
Die gekennzeichneten E-Komponenten dürfen nicht über
den Hausmüll entsorgt werden.
Sie müssen von dem Möbel getrennt werden, bevor
das Möbel der Entsorgung zugeführt wird.
Die Entsorgung erfolgt an zugelassenen Sammel-
und Rücknahmestellen.
40055
40057
40056
40058
40059
40060
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VS LearnBox.
Inhaltszusammenfassung für VS LearnBox.
- Seite 1 VS Vereinigte Spezialmöbelfabriken GmbH & Co. KG Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de http://links.vs-service.com/downloads/70-372_V03_DEEN_LearnBox-112954.pdf 40055 40057 40050 40051 40056 40058 40059 40060 40052 40053 40054 70-372 V03 000918 BEDIENUNGSANLEITUNG LearnBox. Im Internet: Sie finden diese Anleitung im Internet (siehe Kopfleiste).
-
Seite 2: Schloss Einstellen
Schloss einstellen 1.1 Zahlenschlösser Schließrichtung einstellen [Bild 1]. Die Zahlenschlösser werden schlüssellos mit vierstelligem Code geöffnet. Schlüsselabzugssperre einstellen [Bild 2]. Beim Zahlenschloss mit Fixcode wird der frei wählbare Code vom Benutzer einmalig zum Öffnen eingestellt; diese Einstellung bleibt erhalten. Bei einem Benutzerwechsel kann der Fixcode neu programmiert werden. -
Seite 3: Zahlenschlösser Mit Freecode
1.3 Zahlenschlösser mit Freecode Notöffnung mit Reset des Codes [Bild 2] Wichtig! Notschlüssel erhalten Sie bei der Gebäude- Zahlenschloss schließen und öffnen [Bild 1] verwaltung. Durch Verwischtechnik stehen bei geöffnetem Schloss alle Ziffern auf „0“. Notschlüssel (5) ins Schloss stecken und bis zum „Click“ Persönlichen Code (1) einstellen und Schloss durch Links- nach rechts drehen. -
Seite 4: Schubkästen Montieren Und Einstellen
Schubkästen montieren und einstellen Schubkastenschränke werden in der Regel montiert geliefert. Bei Bedarf sind die Schubkastenfronten seitlich und in der Höhe verstellbar. Montage der Schubkästen [Bild 1] Korpusschiene (1) herausziehen, Schubkasten (2) leicht schräg auf die Korpusschiene aufsetzen und einschieben bis der Schubkasten einrastet. -
Seite 5: Drehtüren Einstellen
Drehtüren einstellen [Bild 2] Öffnungswinkel bis 270°. Achtung! Beim Öffnen und Schließen der Türen ent- Bei sichtbaren Bändern: Schutzkappen abnehmen durch steht eine Klemmstelle zwischen Tür und Seite. Bei Ein- Lösen der Schrauben (4). Dann je nach Ausrichtungsbedarf satz in Bildungseinrichtungen muss die Nutzung unter mit Schraubendreher justieren. -
Seite 6: Drehtüren Dämpfung
Drehtüren Dämpfung Gratnells Boxen: Bei verdeckten Bändern] Entnehmen: Boxen bis zum Anschlag nach vorne ziehen und Dämpfung kann nach Bedarf an jedem Scharnier aktiviert soweit anheben bis die Auszugssperre überwunden ist. An- oder deaktiviert werden. Einfach mit dem Finger schieben. schließend können Sie die Box entnehmen [Bild 5]. -
Seite 7: Maintenance And Cleaning
VS Vereinigte Spezialmöbelfabriken GmbH & Co.KG Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: 09341/880 · vs@vs-moebel.de http://links.vs-service.com/downloads/70-372_V03_DEEN_LearnBox-112954.pdf 40055 40057 40050 40051 40056 40058 40059 40060 40052 40053 40054 70-372 V03 000918 INSTRUCTIONS FOR USE LearnBox. Intended use: On the Web:... - Seite 8 Adjusting the lock 1.1 Combination locks Adjusting the locking direction [Figure 1]. Combination locks are opened without the need for a key using a 4-digit code. Adjusting the key blocking mechanism [Figure 2]. In the case of combination locks with a fixed code, the freely definable code is entered by the user once to open the unit and this setting is then retained.
- Seite 9 1.3 Combination locks with free code Emergency opening with code reset [Figure 2] Important! You can obtain the emergency key from Closing and opening the combination lock [Figure 1] the building's administrative office. Thanks to the code clearance technology, all the digits display "0"...
- Seite 10 Assembling and adjusting the drawers Drawer cabinets are usually supplied assembled. The lateral alignment and height of the fronts of the drawer cabinets can be adjusted if required. Assembling the drawers [Figure 1] Pull out the body rail (1), position the drawer (2) on the body rail at a slight angle and push in until the drawer engages.
- Seite 11 Adjusting the swing doors [Figure 2] Opening angle up to 270°. Caution! When the doors are opened and closed, it is In the case of visible hinges: Release the screws (4) and possible for items or fingers to become trapped be- remove the protective caps.
- Seite 12 Damping of swing doors Gratnells trays: In the case of concealed hinges Removing: Pull the boxes forwards as far as the stop and Damping can be activated or deactivated at each hinge as then lift them until they pass above the pull-out lock. You can then remove the box [Figure 5].
