Durchflussmessgerät
Das Durchflussmessgerät misst die Durchflussmenge
der Flüssigkeit zu den Auslegerabschnittsventilen
(Bild
54).
Auslegerabschnittsventile
Mit den Auslegerabschnittsventilen schalten Sie den
Sprühdruck zu den Sprühdüsen im linken, mittleren
und rechten Auslegerabschnitt ein oder aus
Auslegerabschnitt-Sicherheits-
ventile
Mit den Sicherheitsventilen des Auslegerabschnitts
(Bild
55) wird der Flüssigkeitsdurchfluss von einem
Ausleger zum Behälter umgeleitet, wenn Sie den
Auslegerabschnitt abstellen. Sie können diese Ventile
einstellen, um einen konstanten Auslegerdruck zu
gewährleisten, unabhängig von der Anzahl der
eingeschalteten Ausleger, siehe
Sicherheitsventile des Auslegers (Seite
1. Sicherheitsventil des
linken Auslegerabschnitts
2. Sicherheitsventil
des mittleren
Auslegerabschnitts
Rührwerkdrosselventil
Dieses Ventil befindet sich links hinten am Behälter
(Bild
56). Drehen Sie das Handrad am Ventil auf 6 Uhr,
um das Behälterrührwerk einzuschalten. Drehen Sie
das Handrad auf 8 Uhr, um das Behälterrührwerk
abzuschalten.
(Bild
Kalibrieren der
66).

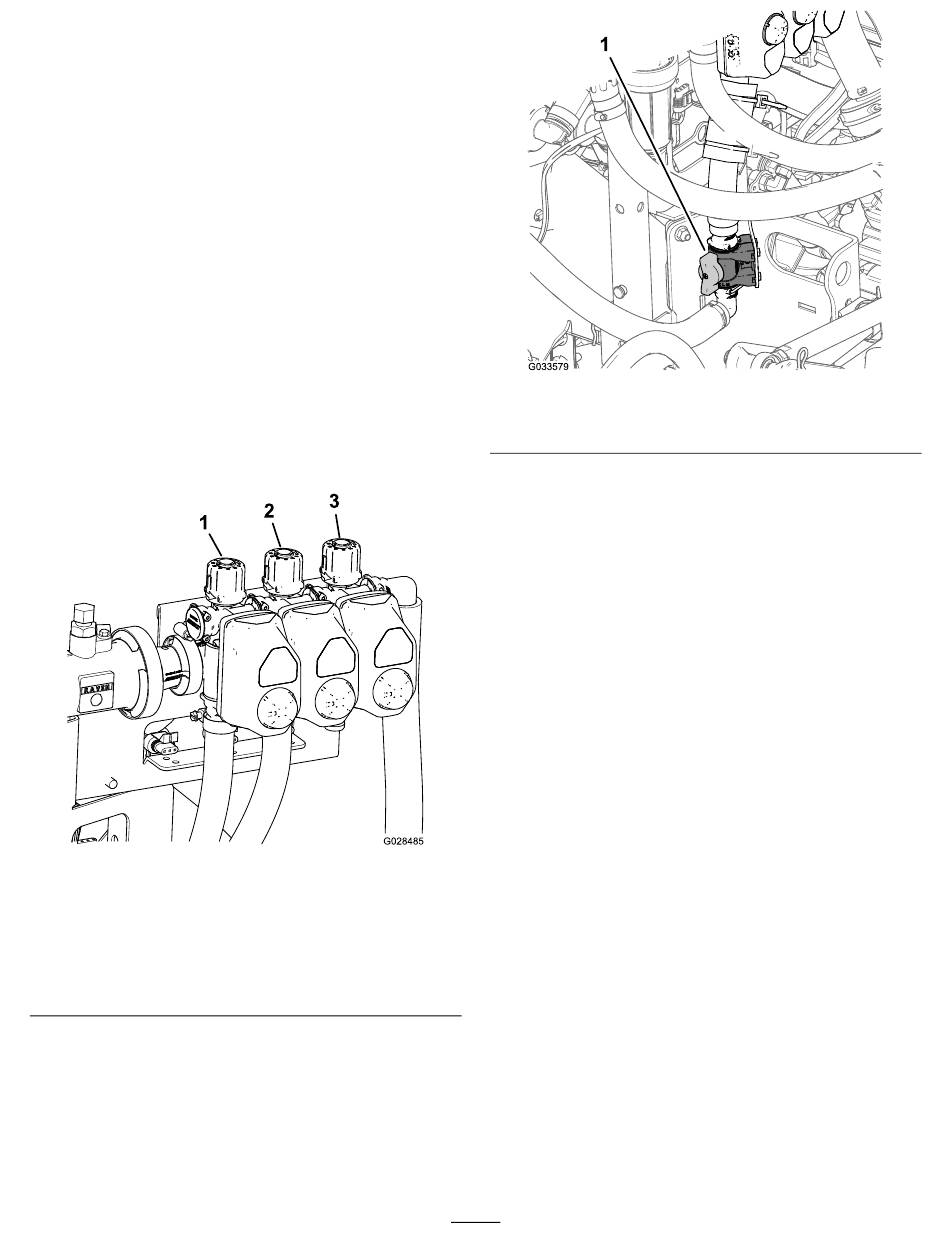

Bild 55
3. Sicherheitsventil
des rechten
Auslegerabschnitts
54).
1. Rührwerkregelventil
Hinweis:
Modelle der Serie HD mit manuellem
Getriebe: Das Rührwerk funktioniert nur, wenn
die Zapfwelle eingekuppelt und die Kupplung
aktiviert ist und der Motor im Leerlauf läuft.
Wenn Sie das Sprühfahrzeug anhalten und das
Rührwerk eingeschaltet sein muss, schieben
Sie den Geschwindigkeitsbereichshebel in die
N
-Stellung, lassen die Kupplung kommen,
EUTRAL
aktivieren die Feststellbremse und stellen die
Handgasbedienung ein (falls vorhanden).
Sprühpumpe
Die Sprühpumpe befindet sich in der Nähe des
Maschinenhecks
Führen Sie folgende Schritte für das Steuern der
Sprühpumpe aus:
•
Modell der Serie HD mit manuellem Getriebe:
g028485
Schieben Sie den Zapfwellenschalter an der
mittleren Konsole in die
um die Pumpe zu aktivieren; stellen Sie den
Zapfwellenschalter in die
Stellung, um die Pumpe abzuschalten.
Weitere Informationen finden Sie in der
Bedienungsanleitung für das Nutzfahrzeug
Workman HDX-Auto.
•
Modell HDX-Auto: Drücken Sie am
Armaturenbrett links von der Lenksäule den
Kippschalter für die Hochfluss-Hydraulikanlage
nach oben in die E
einzuschalten (die Lampe am Kippschalter
leuchtet auf). Drücken Sie die Kippschalter nach
unten in die A
auszuschalten. Weitere Informationen finden
45
Bild 56
(Bild
57).
EINGEKUPPELTE
AUSGEKUPPELTE
-Stellung, um die Sprühpumpe
IN
-Stellung, um die Sprühpumpe
US
g033579
Stellung,
