ED-Ventil
Februar 2011
VORSICHT
Zur Vermeidung von Leckage bei der Wiederinbetriebnahme des Ventils alle Dichtflächen der neuen Teile der
Innengarnitur beim Zusammenbau der Einzelteile und beim Einbau in den Ventilkörper mit Hilfe geeigneter Maßnahmen
und Materialien vor Beschädigung schützen.
1. Ein geeignetes hochtemperaturbeständiges Schmiermittel am Innendurchmesser der C-Seal-Kegeldichtung aufbringen.
Außerdem den Außendurchmesser des Ventilkegels dort schmieren, wo die C-Seal-Kegeldichtung in die richtige Dichtposition
(Abbildung 6) gedrückt werden muss.
2. Um eine zuverlässige Abdichtung zu erreichen, die C-Seal-Kegeldichtung entsprechend der Durchflussrichtung durch das Ventil
ausrichten.
D Die offene Innenseite der C-Seal-Kegeldichtung muss bei einem Ventil mit nach oben gerichtetem Durchfluss (Abbildung 6)
nach oben zeigen.
D Die offene Innenseite der C-Seal-Kegeldichtung muss bei einem Ventil mit nach unten gerichtetem Durchfluss (Abbildung 6)
nach unten zeigen.

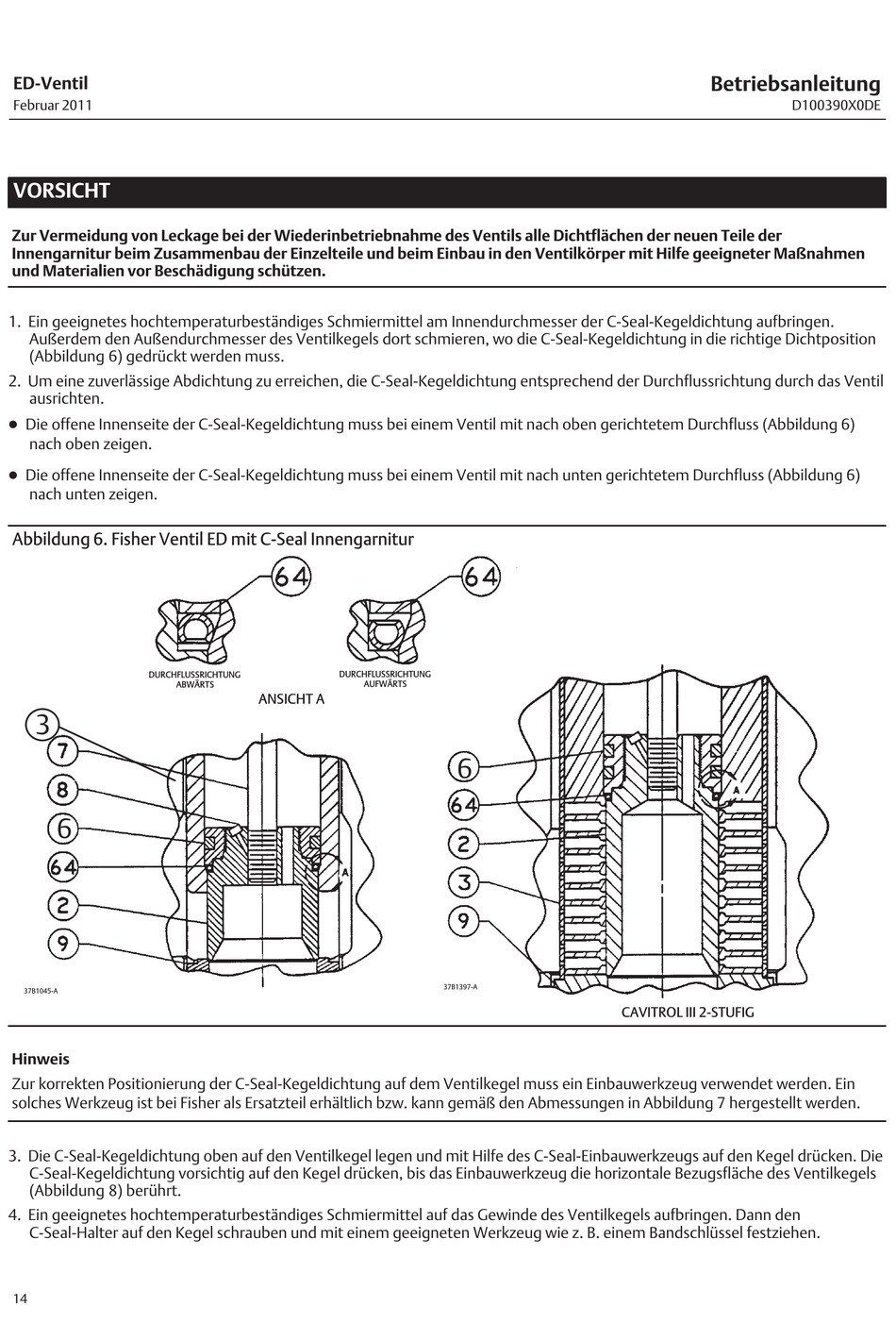

Abbildung 6. Fisher Ventil ED mit C-Seal Innengarnitur
DURCHFLUSSRICHTUNG
ABWÄRTS
3
6
37B1045-A
Hinweis
Zur korrekten Positionierung der C-Seal-Kegeldichtung auf dem Ventilkegel muss ein Einbauwerkzeug verwendet werden. Ein
solches Werkzeug ist bei Fisher als Ersatzteil erhältlich bzw. kann gemäß den Abmessungen in Abbildung 7 hergestellt werden.
3. Die C-Seal-Kegeldichtung oben auf den Ventilkegel legen und mit Hilfe des C-Seal-Einbauwerkzeugs auf den Kegel drücken. Die
C-Seal-Kegeldichtung vorsichtig auf den Kegel drücken, bis das Einbauwerkzeug die horizontale Bezugsfläche des Ventilkegels
(Abbildung 8) berührt.
4. Ein geeignetes hochtemperaturbeständiges Schmiermittel auf das Gewinde des Ventilkegels aufbringen. Dann den
C-Seal-Halter auf den Kegel schrauben und mit einem geeigneten Werkzeug wie z. B. einem Bandschlüssel festziehen.
14
DURCHFLUSSRICHTUNG
AUFWÄRTS
ANSICHT A
6
37B1397-A
Betriebsanleitung
CAVITROL III 2-STUFIG
D100390X0DE
