Emerson AVENTICS IO-Link AF2 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Emerson Anleitungen
  4. Sensoren
  5. AVENTICS IO-Link AF2
  6. Betriebsanleitung
Emerson AVENTICS IO-Link AF2 Betriebsanleitung

Emerson AVENTICS IO-Link AF2 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für AVENTICS IO-Link AF2:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung | Operating instructions | Notice d'instruction
Istruzioni per l'uso | Instrucciones de servicio | Bruksanvisning
R412027828-BAL-001-AB
2023-11, Replaces: 2020-03
DE/EN/FR/IT/ES/SV

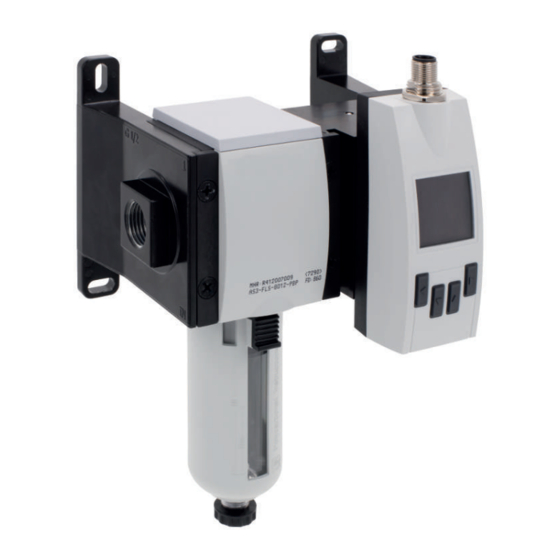

AVENTICS™ IO-Link AF2
Durchflusssensor
Flow rate sensor
Capteur de débit
Flussometro
Sensor de medición de caudal
Flödessensor
