Inhaltszusammenfassung für Emerson Rosemount 214C

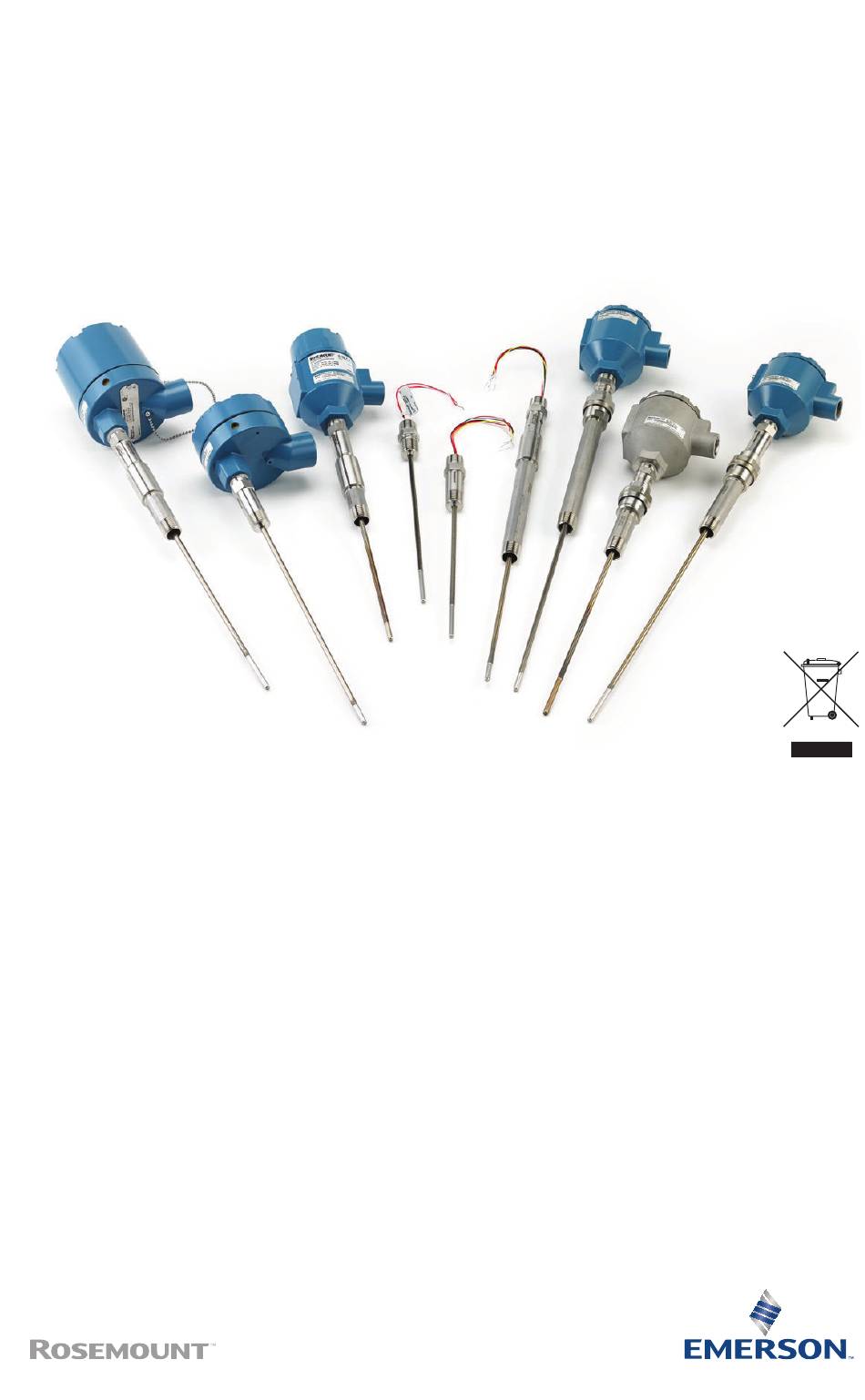

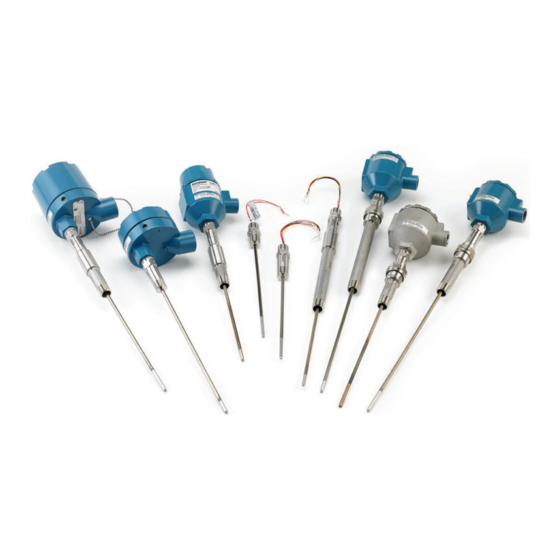

- Seite 1 Kurzanleitung 00825-0405-2654, Rev CA Februar 2020 ™ Rosemount 214C Sensor...
-
Seite 2: Inhaltsverzeichnis
Kurzanleitung Februar 2020 Inhalt Informationen zu dieser Anleitung....................3 Anschlussdiagramm für Widerstandsthermometer..............5 Anschlussdiagramm für Thermoelemente..................6 Produkt-Zulassungen........................7 Konformitätserklärung.......................23 China RoHS..........................25 Emerson.com/Rosemount... -
Seite 3: Informationen Zu Dieser Anleitung
Februar 2020 Kurzanleitung Informationen zu dieser Anleitung Diese Kurzanleitung enthält grundlegende Richtlinien für den Rosemount 214C Sensor. Wenn der Sensor an einem Temperaturschutzrohr oder Messumformer montiert bestellt wurde, sind die Konfigurationsdaten und Ex-Zulassungen in der entsprechenden Produktdokumentation zu finden. Sicherheitshinweise BEACHTEN Komplikationen können sich ergeben, wenn Sensoren und die Messumformer, an die sie montiert sind, zwar als kompatibel zertifiziert... - Seite 4 Die physische Sicherheit ist ein wichtiger Bestandteil jedes Sicherheitsprogramms und ein grundlegender Bestandteil beim Schutz Ihres Systems. Beschränken Sie den physischen Zugriff durch unbefugte Personen, um die Assets der Endbenutzer zu schützen. Dies gilt für alle Systeme, die innerhalb der Anlage verwendet werden. Emerson.com/Rosemount...
-
Seite 5: Anschlussdiagramm Für Widerstandsthermometer
Februar 2020 Kurzanleitung Anschlussdiagramm für Widerstandsthermometer Abbildung 2-1: Konfiguration des Widerstandsthermometer- Anschlusskabels gemäß IEC 60751 Einzelelement, 3 Leiter Einzelelement, 4 Leiter Doppelelement, 3 Leiter Black Black White White Yellow White White Anmerkung Zur Konfiguration eines 4-Leiter-Widerstandsthermometers in Einzelelement-Ausführung als 3-Leiter-System nur eine weiße Ader anschließen. -
Seite 6: Anschlussdiagramm Für Thermoelemente
Leiterfarben für Thermoelemente gemäß IEC 60584 gemäß ASTM E-230 POS (+) NEG (-) POS (+) NEG (-) Schwarz Weiß Weiß Grün Weiß Gelb Braun Weiß Blau Anmerkung Als Doppelsensor ausgeführte Thermoelemente werden mit einem mit Schrumpfschlauch überzogenen Adernpaar versandt. Emerson.com/Rosemount... -
Seite 7: Produkt-Zulassungen
Die neueste Version der EU-Konformitätserklärung ist auf Emerson.com/Rosemount zu finden. Standardbescheinigung Der Rosemount 214C wurde geprüft und getestet, um festzustellen, dass die Konstruktion den grundlegenden elektrischen und mechanischen sowie den Brandschutzanforderungen entspricht. Dies erfolgte durch ein national anerkanntes Prüflabor (NRTL), zugelassen durch die Federal Occupational Safety and Health Administration (OSHA). - Seite 8 2. Es müssen Leitungseinführungen verwendet werden, die die Schutzart des Gehäuses gewährleisten. Nicht verwendete Leitungseinführungen müssen mit geeigneten Verschlussstopfen verschlossen werden. 4.1.4 N6 Kanada Division 2 Zulassungs- 70044744 Normen CAN/CSA C22.2 Nr. 0:2010, CAN/CSA C22.2 Nr. 94-M1991 (R2011), CAN/CSA Nr. 213-M1987 (R2013), CAN/CSA C22.2 Nr. 61010-1:2012 Emerson.com/Rosemount...
- Seite 9 Spezielle Voraussetzungen zur sicheren Verwendung (X) 1. Einzelheiten zu den Prozess- und Umgebungstemperaturgrenzen sind in der Zulassung zu finden. 2. Bei Rosemount 214C Sensoren, die mit Gehäuse und Display- Abdeckung ausgeliefert werden, darf die Umgebungstemperatur max. 95 °C betragen. 3. Das nichtmetallische Schild kann eine elektrostatische Ladung speichern und in Group III-Umgebungen eine Zündquelle darstellen.
- Seite 10 5. Druckfest gekapselte Anschlüsse sind nicht für Reparaturen vorgesehen. 6. Die Rosemount 214C Sensoren ohne Gehäuse müssen in einem Ex- zertifizierten Gehäuse einer Größe von nicht mehr als 0,55 l installiert werden, um den Schutzarten „db“ und „tb“ zu entsprechen.
- Seite 11 5. Druckfest gekapselte Anschlüsse sind nicht für Reparaturen vorgesehen. 6. Die Rosemount 214C Sensoren ohne Gehäuse müssen in einem Ex- zertifizierten Gehäuse einer Größe von nicht mehr als 0,55 l installiert werden, um den Schutzarten „db“ und „tb“ zu entsprechen.
- Seite 12 Spezielle Voraussetzungen zur sicheren Verwendung (X) 1. Einzelheiten zu den Prozess- und Umgebungstemperaturgrenzen sind in der Zulassung zu finden. 2. Wenn der Rosemount 214C Sensor mit einem Gehäuse mit Display- Abdeckung geliefert wird, darf die Umgebungstemperatur maximal 95 °C betragen.
- Seite 13 5. Druckfest gekapselte Anschlüsse sind nicht für Reparaturen vorgesehen. 6. Die Rosemount 214C Sensoren ohne Gehäuse müssen in einem Ex- zertifizierten Gehäuse einer Größe von nicht mehr als 0,55 l installiert werden, um den Schutzarten „db“ und „tb“ zu entsprechen.
- Seite 14 5. Druckfest gekapselte Anschlüsse sind nicht für Reparaturen vorgesehen. 6. Die Rosemount 214C Sensoren ohne Gehäuse müssen in einem Ex- zertifizierten Gehäuse einer Größe von nicht mehr als 0,55 l installiert werden, um den Schutzarten „db“ und „tb“ zu entsprechen.
- Seite 15 5. Druckfest gekapselte Anschlüsse sind nicht für Reparaturen vorgesehen. 6. Die Rosemount 214C Sensoren ohne Gehäuse müssen in einem Ex- zertifizierten Gehäuse einer Größe von nicht mehr als 0,55 l installiert werden, um den Schutzarten „db“ und „tb“ zu entsprechen.
- Seite 16 GB 3836.1-2010, GB 3836.2-2010, GB 12476.1-2013, GB 12476.5-2013 Kennzeichnungen Ex d IIC T6~T1 Gb, Ex tD A21 IP6X T130 °C *Zulassungen/Kennzeichnungen für Staub-Ex-Schutz sind nur mit Optionscode K3 verfügbar 产品安全使用特殊条件 证书编号后缀“X”表明产品具有安全使用特殊条件： 1. 涉及隔爆接合面的维修须联系产品制造商. 2. 非金属铭牌可能带来静电放电危险，产品用于爆炸性粉尘危险场所 时需要采取措施以防止静电积聚. 产品使用注意事项 1. 产品温度组别和使用环境温度的关系为: 2. 产品温度组别和过程温度的关系为: Emerson.com/Rosemount...
- Seite 17 Februar 2020 Kurzanleitung 3. 产品外壳设有接地端子，用户在使用时应可靠接地. 4. 安装现场应不存在对产品外壳有腐蚀作用的有害气体. 5. 现场安装时，电缆引入口须选用国家指定的防爆检验机构按检验认 可、具有 Ex dⅡC Gb，Ex tD A21 IP6X 防爆等级的电缆引入装置或堵 封件，冗余电缆引入口须用堵封件有效密封. 6. 用于爆炸性气体环境中，现场安装、使用和维护必须严格遵守“断电 后开盖！”的警告语。用于爆炸性粉尘环境中，现场安装、使用和维 护必须严格遵守“爆炸性粉尘场所严禁开盖！”的警告语. 7. 用于爆炸性粉尘环境中，产品外壳表面需保持清洁，以防粉尘堆 积，但严禁用压缩空气吹扫. 8. 用户不得自行更换该产品的零部件，应会同产品制造商共同解决运 行中出现的故障，以杜绝损坏现象的发生. 9. 产品的安装、使用和维护应同时遵守产品使用说明书、 GB3836.13-2013“爆炸性环境 第 13 部分：设备的修理、检修、修 复和改造”、GB/T3836.15-2017“爆炸性环境 第 15 部分：电气装置 的设计、选型和安装”、GB/T3836.16-2017“爆炸性环境 第 16 部 分：电气装置的检查和维护”、GB50257-2014“电气装置安装工程爆...
- Seite 18 2. 本安电气参数: 热电偶： 最高输入电 最大输入电 最大输入功 最大内部等效参数 压 流 率 (mA) (mW) (pF) (nH) 最高输出电压 最大输出电流 最大输出功率 (mA) (mW) RTD: 最高输入电 最大输入电 最大输入功 最大内部等效参数 压 流 率 (mA) (mW) (pF) (nH) 192/290 3. 该产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系 统方可使用于爆炸性气体环境。其系统接线必须同时遵守本产品和 所配关联设备的使用说明书要求，接线端子不得接错. 4. 用户不得自行更换该产品的零部件，应会同产品制造商共同解决运 行中出现的故障，以杜绝损坏现象的发生. Emerson.com/Rosemount...
- Seite 19 Februar 2020 Kurzanleitung 5. 产品的安装、使用和维护应同时遵守产品使用说明书、 GB3836.13-2013“爆炸性环境 第 13 部分：设备的修理、检修、修 复和改造”、GB3836.15-2000“爆炸性气体环境用电气设备 第 15 部 分：危险场所电气安装（煤矿除外）”、GB3836.16-2006“爆炸性气 体环境用电气设备 第 16 部分：电气装置的检查和维护（煤矿除 外）”、GB3836.18-2010“爆炸性环境 第 18 部分：本质安全系统”和 GB50257-2014“电气装置安装工程爆炸和火灾危险环境电力装置施 工及验收规范”的有关规定. 4.5.3 N3 China Zone 2 Zulassungs-Nr. GYJ18.1025 Normen GB 3836.1-2010, GB 3836.8-2014 Kennzeichnungen Ex nA IIC T5 Gc, T5 (-40 °C ≤ T ≤...
-
Seite 20: Kp Korea Druckfeste Kapselung, Staub-Ex-Schutz Und Eigensicherheit
≤ +100 °C) zusätz- nungen lich zu den Kennzeichnungen für EP und IP Spezielle Voraussetzung zur sicheren Verwendung (X) 1. Einzelheiten zu den Prozess- und Umgebungstemperaturgrenzen sowie spezielle Voraussetzungen zur sicheren Verwendung sind in der Zulassung zu finden. Russland Emerson.com/Rosemount... -
Seite 21: Druckfeste Kapselung
Februar 2020 Kurzanleitung 4.7.1 EM Technical Regulation Customs Union TR CU 012/2011 (EAC) Druckfeste Kapselung Kennzeich- 1Ex db IIC T6…T1 Gb X, T6 (-55 °C ≤ T ≤ +80 °C), T5 (-55 °C ≤ nungen ≤ +95 °C), T4…T1 (-55 °C ≤ T ≤... - Seite 22 Kurzanleitung Februar 2020 Kombination von EM und IM Kombination von N1, N5, N6 und N7 Kombination von EP und IP Emerson.com/Rosemount...
-
Seite 23: Konformitätserklärung
Februar 2020 Kurzanleitung Konformitätserklärung Kurzanleitung... - Seite 24 Kurzanleitung Februar 2020 Emerson.com/Rosemount...
-
Seite 25: China Rohs
Februar 2020 Kurzanleitung China RoHS China RoHS Rosemount 214 List of Rosemount 214 Parts with China RoHS Concentration above MCVs Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers (Pb) (Hg) (Cd) (Cr +6) (PBB) (PBDE) Electronics Assembly... - Seite 26 Kurzanleitung Februar 2020 Emerson.com/Rosemount...
- Seite 27 Februar 2020 Kurzanleitung Kurzanleitung...
-
Seite 28: Österreich
The Emerson logo is a Twitter.com/Rosemount_News trademark and service mark of Emerson Electric Facebook.com/Rosemount Co. Rosemount is a mark of one of the Emerson Youtube.com/user/ family of companies. All other marks are the RosemountMeasurement property of their respective owners.
