2. Test der Drehrichtung der Phasen
•
Durch Drücken von
nommen. Es müsste die grüne Diode ON aufleuchten, welche
die Betriebsbereitschaft des Gerätes signalisiert.
•
Die Prüfspitzen an das Prüfgerät TKF-13 anschließen.
•

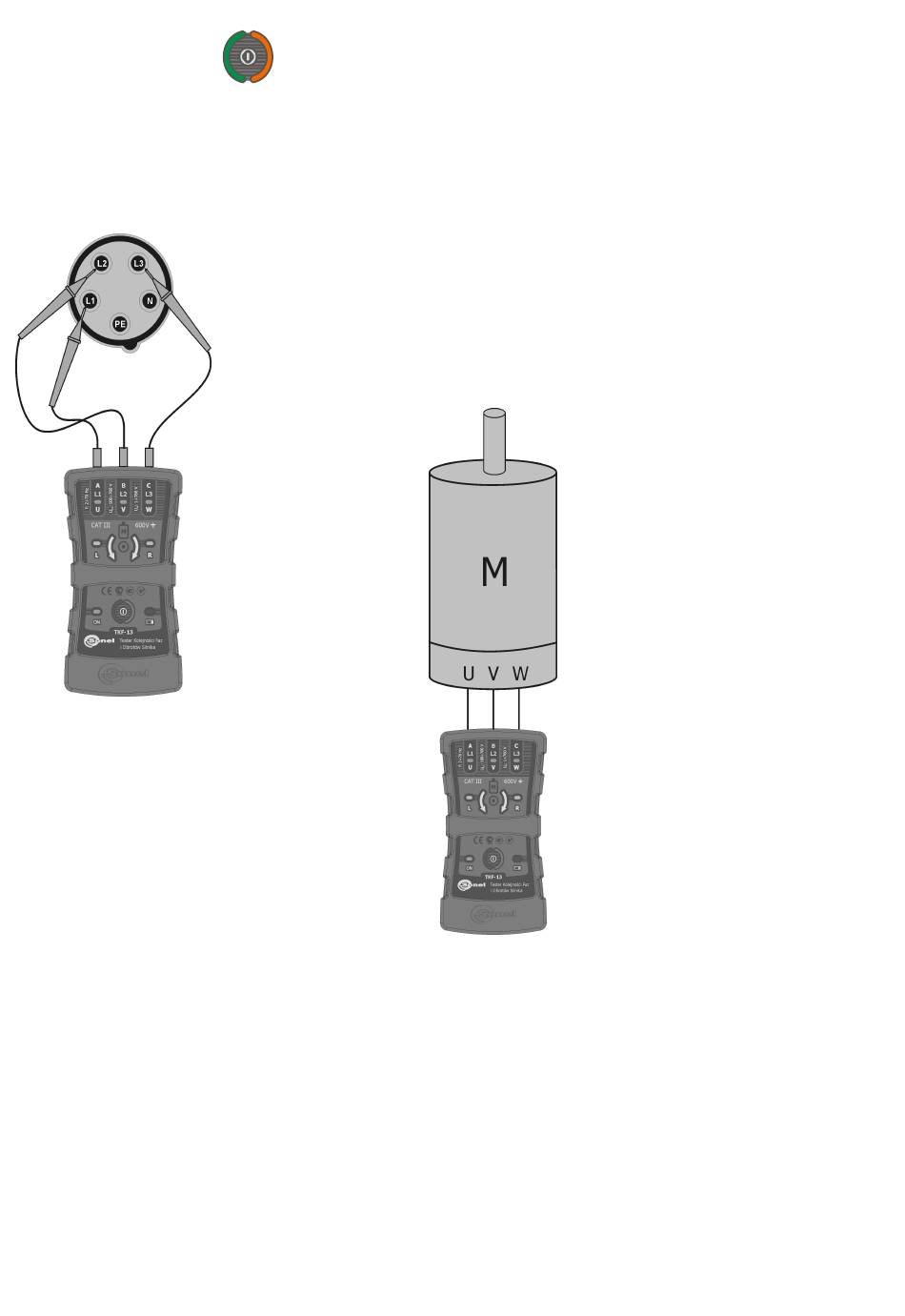

Die Prüfspitzen an die Punkte anschließen, wo die zu erwar-
tende Dreiphasenspannung auftritt (Siehe daneben das Abbil-
dungsbeispiel).
Achtung: Eine fehlerhafte Anzeige kann her-
vorgerufen werden durch:
- den Anschluss von zwei Prüfspitzen an eine
Phase,
- den Anschluss einer der Prüfspitzen an den
Nullleiter,
- den fehlenden Anschluss einer der Prüfspit-
zen an das Stromversorgungsnetz.
wird das Prüfgerät in Betrieb ge-
•
Wenn die Phasen in den gegebe-
nen Messpunkten mit der Be-
schreibung L1, L2, L3 auf dem
Prüfgerät
übereinstimmen,
leuchtet die Diode R, im umgekehr-
ten Fall die Diode L.
•
Das Leuchten einer gegebenen
Neonlampe (L1, L2, L3) signalisiert
das
Vorhan-
densein
einer
Spannung zwi-
schen
den
Phasen,
die
größer
als
100V zwischen
der ihr entspre-
chenden
Prüf-
spitze und ir-
gendeiner
der
übrigen
Prüf-
spitzen ist.
4
