4.3.5. Durchgangstest und Diodentest
Stellen Sie vor dem Durchgangstest sicher, dass der Messkreis
spannungsfrei ist und entladen Sie alle Kondensatoren.
1. Drehen Sie den Funktionswahlschalter in die Position
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die VΩmAµA
Buchse und die schwarze Messleitung in COM-Buchse
Durchgangstest
3. Verbinden Sie die Messleitungen mit dem Messkreis (s. Abb. 6 – links)
4. Ein Widerstandswert wird angezeigt (nicht der Tatsächliche) und ein Signalton ist zu
hören, wenn der Widerstandswert unter 30Ω liegt
Diodentest
5. Verbinden Sie die Messleitungen mit der zu testenden Diode unter Berücksichtigung der
Polarität (s. Abb. 6 – rechts)
6. Der Spannungsgrenzwert wird in mV angezeigt
7. Wenn ein Spannungswert von 0V angezeigt wird, ist die P-N Verbindung
kurzgeschlossen
8. Wenn die Anzeige "OL" angezeigt wird, sind die Eingänge der Diode umgepolt, der
Dioden Abzweig P-N ist defekt

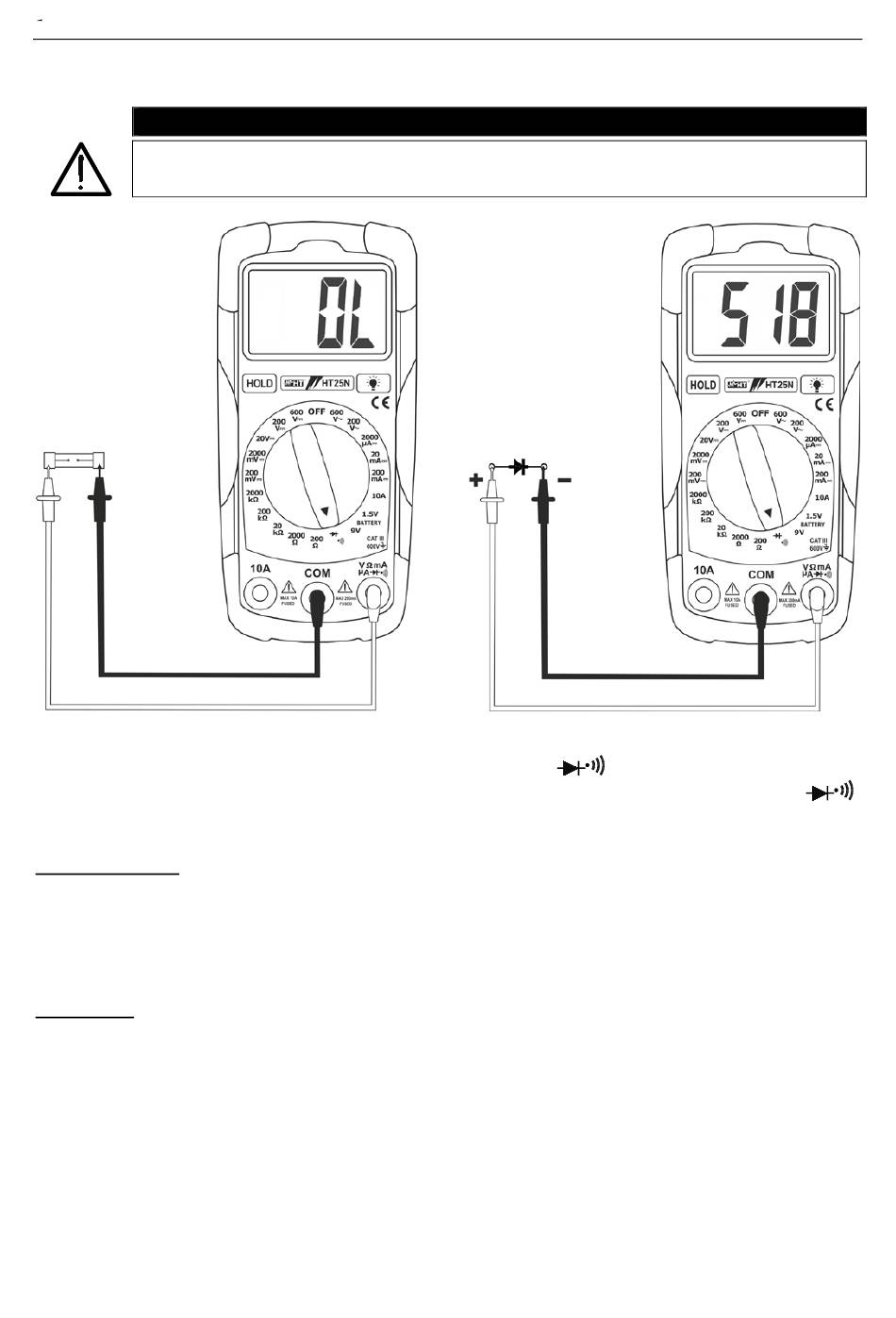

Abb. 6: Durchgangstest und Diodentest
DE - 10
