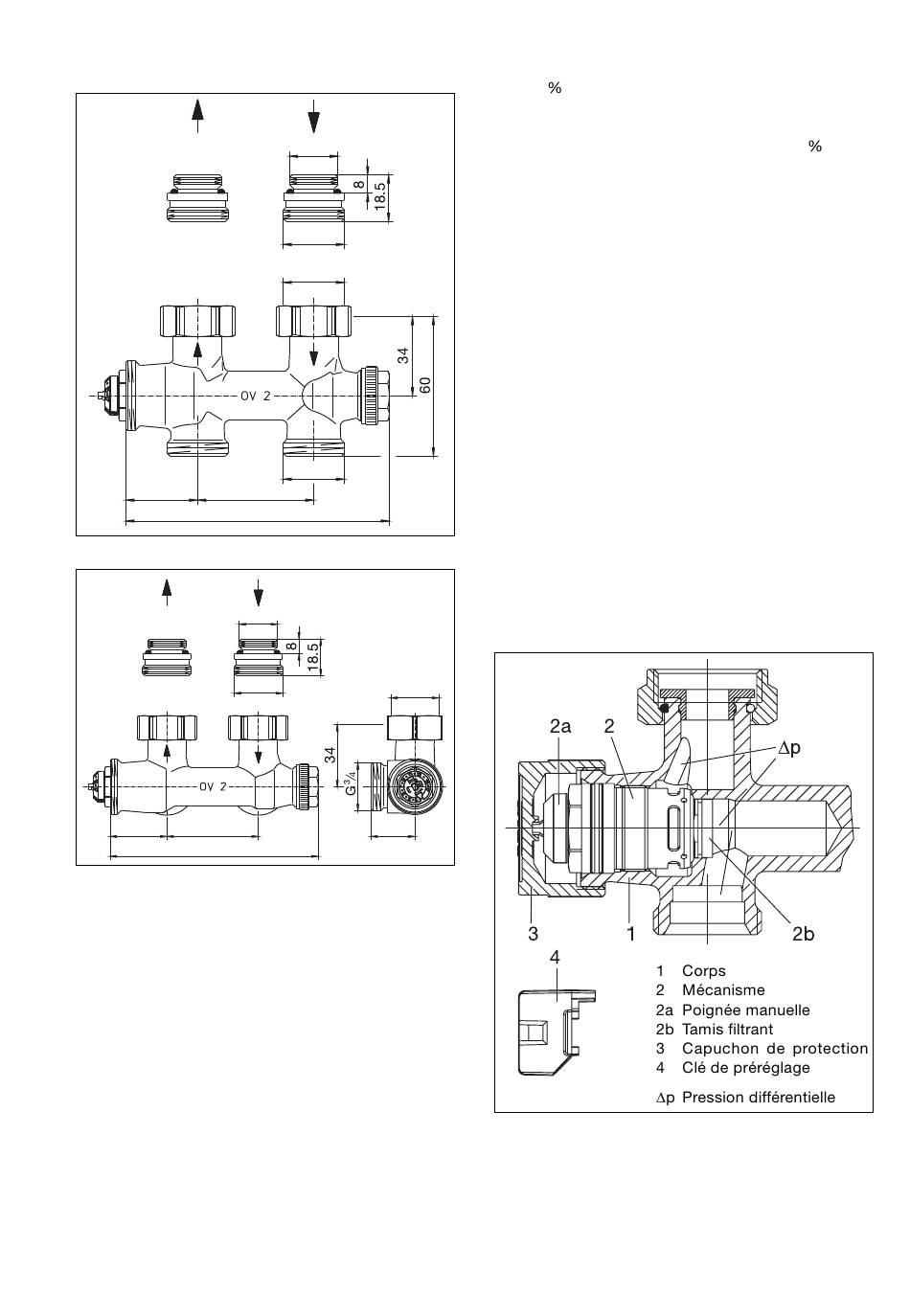

4.2 Dimensions
31 50
114
Fig. 5 Modèle droit
G
G
31
50
114
Fig. 6 Modèle équerre

5 Fonctionnement

5.1 Description du fonctionnent
Le raccord est une combinaison se composant d'un
robinet thermostatique à préréglage et d'un raccord
d'arrêt. Le raccord d'arrêt sert à la fermeture, à la
vidange et au remplissage du radiateur.
Le robinet thermostatique maintient en outre la
pression différentielle à une valeur constante sur la
section de réglage du robinet. Même en cas de
fluctuations fortes des pressions différentielles qui
peuvent se produire lors de la mise en service ou
hors service de tronçons de l'installation, le débit est
maintenu constant dans le cadre des écarts de
régulation.
1
G ⁄
2
3
G ⁄
4
3
G ⁄
4
3
G ⁄
4
1
⁄
2
3
⁄
3
4 G ⁄
4
24
De ce fait, l'autorité du raccord «Multiblock TQ» est
de 100 (a = 1). Même en régime intermédiaire avec
un réglage progressif (par ex. en combinaison avec
des thermostats pour la régulation de la température
ambiante), l'autorité du raccord est de 100
dans la plage de levée effective du robinet.
Le débit maximal peut être réglé à l'aide de la clé de
préréglage (pos. 4, fig. 7) (voir paragraphe 6.2.2).
Pour la régulation additionnelle de la température
ambiante, des thermostats ou moteurs avec
raccordement fileté OV M 30 x 1,5 peuvent être vissé
sur le robinet thermostatique. Voir catalogue Oventrop
«Produits».
Le raccord est utilisé pour des radiateurs avec filetage
1
femelle G ⁄ (F) et un entraxe de raccordement de
2
50 mm.
Les raccordements des raccords «Multiblock TQ» vers
le radiateur sont à joint souple.
Les raccords sont livrés avec des mamelons
auto-étanches pour des radiateurs avec filetage
1
femelle G ⁄ (F).
2
Lors de l'utilisation pour des radiateurs avec filetage
mâle G ¾ (M) selon DIN 16313 («eurocône»), des
pièces à encastrer correspondantes (réf. 1661100)
sont à utiliser.
La tuyauterie est fixée aux raccordements filetés
3
mâles G ⁄ selon DIN EN 16313 («eurocône») à l'aide
4
de raccords à serrage.
5.2 Conception
Fig. 7 Conception du robinet thermostatique
(a = 1)
15
