7 Zubehör
Für die Verkleidung der Armatur bietet Oventrop pas-
sende Design-Abdeckungen in Durchgang- und Eck-
form an.
Nach Abschluss der Montage die Design-Abdeckung
montieren.
CHTUNG
Die Design-Abdeckung kann bei der Verwendung
von elektrothermischen Stellantrieben „Aktor T
2P" nur in Verbindung mit dem Adapter (Art.-Nr.
1012462) montiert werden.

7.1 Montage der Abdeckung Durchgang

Die beiden Hälften der Abdeckung um die Anschluss-
armatur legen und durch Zusammendrücken die Hälf-
ten einrasten (s. Abb. 9). Dabei auf die richtige Position
achten (siehe Beschriftung der Abdeckung innenlie-
gend).

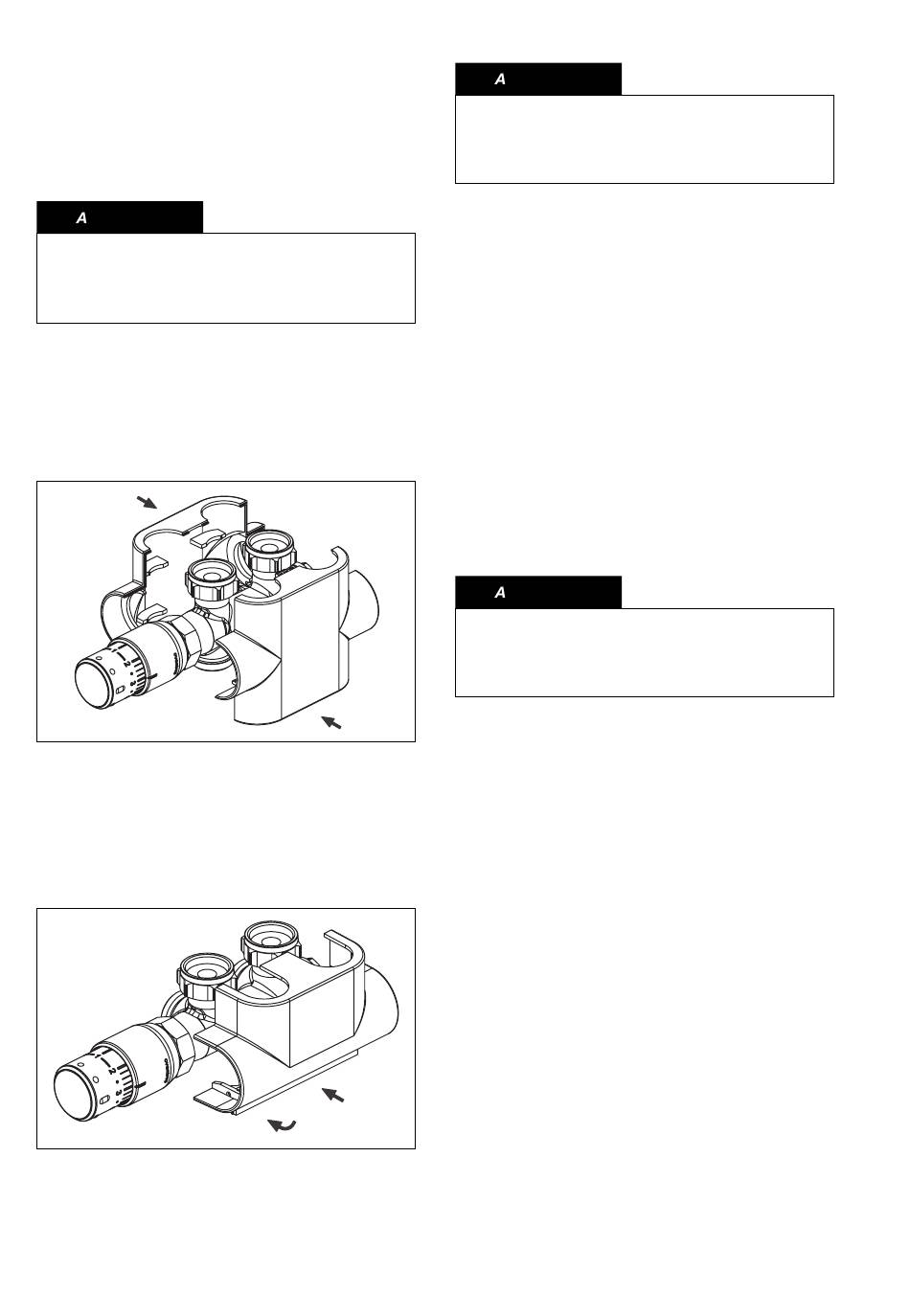

Abb. 9 Montage Design-Abdeckung, Durchgang

7.2 Montage der Abdeckung Eck

1. Die Abdeckung auf die Armatur aufschieben (s.
Abb. 10).
2. Die Halteklappe in der Endposition bis zum Ein-
rasten nach oben drücken.
Abb. 10 Montage Design-Abdeckung, Eck
6
Design-Abdeckung montieren
Design-Abdeckung erst montieren, wenn die Bau-
phase abgeschlossen ist, um Beschädigungen an
der Design-Abdeckung zu vermeiden.

8 Wartung und Pflege

Die Armatur ist wartungsfrei. Bei Funktionsstörungen
sind Wartungsarbeiten erforderlich. Eine gute Zugäng-
lichkeit der Armatur wird empfohlen.
Die Dichtheit und Funktion der Armatur und ihrer Ver-
bindungsstellen ist im Rahmen der Anlagenwartung
regelmäßig zu überprüfen.

8.1 Wartung Filtersieb

Funktionsstörungen können durch ein verschmutztes
Filtersieb (Pos. 2b, Abb. 7) hervorgerufen werden (z.B.
Heizkörper wird nicht mehr ausreichend warm).
Der Ventileinsatz (Pos. 2, Abb. 7) ist ohne Entleeren
der Anlage mittels „Demo-Bloc" aus dem Gehäuse
(Pos.1, Abb. 7) zu schrauben. Anschließend ist das
Filtersieb (Pos. 2b, Abb. 7) zu reinigen bzw. auszu-
tauschen oder der Ventileinsatz ist auszutauschen.
Das Drehmoment für das Festschrauben des Ven-
tileinsatzes beträgt 15 Nm.
Zur Ventileinsatzmontage bzw. -demontage
Schlüssel SW 19 benutzen.
9 Gewährleistung
Es gelten die zum Zeitpunkt der Lieferung gültigen
Gewährleistungsbedingungen von Oventrop.
