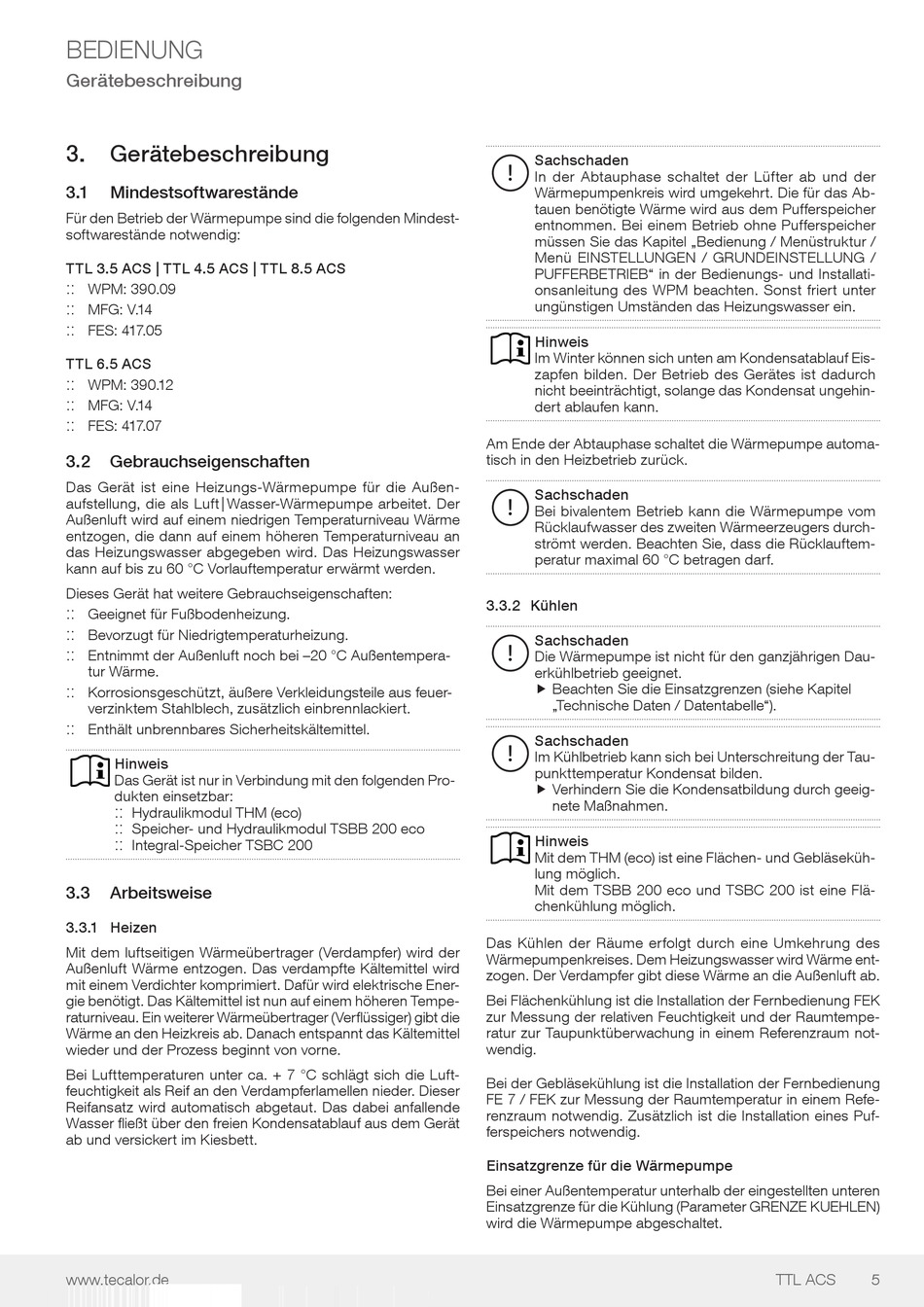

BEDIENUNG
Gerätebeschreibung
3. Gerätebeschreibung
3.1 Mindestsoftwarestände
Für den Betrieb der Wärmepumpe sind die folgenden Mindest-
softwarestände notwendig:
TTL 3.5 ACS | TTL 4.5 ACS | TTL 8.5 ACS
:: ::
WPM: 390.09
:: ::
MFG: V.14
:: ::
FES: 417.05
TTL 6.5 ACS
:: ::
WPM: 390.12
:: ::
MFG: V.14
:: ::
FES: 417.07
3.2

Gebrauchseigenschaften

Das Gerät ist eine Heizungs-Wärmepumpe für die Außen-
aufstellung, die als Luft | Wasser-Wärmepumpe arbeitet. Der
Außenluft wird auf einem niedrigen Temperaturniveau Wärme
entzogen, die dann auf einem höheren Temperaturniveau an
das Heizungswasser abgegeben wird. Das Heizungswasser
kann auf bis zu 60 °C Vorlauftemperatur erwärmt werden.
Dieses Gerät hat weitere Gebrauchseigenschaften:
:: ::
Geeignet für Fußbodenheizung.
:: ::
Bevorzugt für Niedrigtemperaturheizung.
:: ::
Entnimmt der Außenluft noch bei –20 °C Außentempera-
tur Wärme.
:: ::
Korrosionsgeschützt, äußere Verkleidungsteile aus feuer-
verzinktem Stahlblech, zusätzlich einbrennlackiert.
:: ::
Enthält unbrennbares Sicherheitskältemittel.
Hinweis
Das Gerät ist nur in Verbindung mit den folgenden Pro-
dukten einsetzbar:
:: ::
Hydraulikmodul THM (eco)
:: ::
Speicher- und Hydraulikmodul TSBB 200 eco
:: ::
Integral-Speicher TSBC 200
3.3

Arbeitsweise

3.3.1 Heizen
Mit dem luftseitigen Wärmeübertrager (Verdampfer) wird der
Außenluft Wärme entzogen. Das verdampfte Kältemittel wird
mit einem Verdichter komprimiert. Dafür wird elektrische Ener-
gie benötigt. Das Kältemittel ist nun auf einem höheren Tempe-
raturniveau. Ein weiterer Wärmeübertrager (Verflüssiger) gibt die
Wärme an den Heizkreis ab. Danach entspannt das Kältemittel
wieder und der Prozess beginnt von vorne.
Bei Lufttemperaturen unter ca. + 7 °C schlägt sich die Luft-
feuchtigkeit als Reif an den Verdampferlamellen nieder. Dieser
Reifansatz wird automatisch abgetaut. Das dabei anfallende
Wasser fließt über den freien Kondensatablauf aus dem Gerät
ab und versickert im Kiesbett.
www.tecalor.de
Sachschaden
!
In der Abtauphase schaltet der Lüfter ab und der
Wärmepumpenkreis wird umgekehrt. Die für das Ab-
tauen benötigte Wärme wird aus dem Pufferspeicher
entnommen. Bei einem Betrieb ohne Pufferspeicher
müssen Sie das Kapitel „Bedienung / Menüstruktur /
Menü EINSTELLUNGEN / GRUNDEINSTELLUNG /
PUFFERBETRIEB" in der Bedienungs- und Installati-
onsanleitung des WPM beachten. Sonst friert unter
ungünstigen Umständen das Heizungswasser ein.
Hinweis
Im Winter können sich unten am Kondensatablauf Eis-
zapfen bilden. Der Betrieb des Gerätes ist dadurch
nicht beeinträchtigt, solange das Kondensat ungehin-
dert ablaufen kann.
Am Ende der Abtauphase schaltet die Wärmepumpe automa-
tisch in den Heizbetrieb zurück.
Sachschaden
!
Bei bivalentem Betrieb kann die Wärmepumpe vom
Rücklaufwasser des zweiten Wärmeerzeugers durch-
strömt werden. Beachten Sie, dass die Rücklauftem-
peratur maximal 60 °C betragen darf.
3.3.2 Kühlen
Sachschaden
!
Die Wärmepumpe ist nicht für den ganzjährigen Dau-
erkühlbetrieb geeignet.
f Beachten Sie die Einsatzgrenzen (siehe Kapitel
f
„Technische Daten / Datentabelle").
Sachschaden
!
Im Kühlbetrieb kann sich bei Unterschreitung der Tau-
punkttemperatur Kondensat bilden.
f Verhindern Sie die Kondensatbildung durch geeig-
f
nete Maßnahmen.
Hinweis
Mit dem THM (eco) ist eine Flächen- und Gebläseküh-
lung möglich.
Mit dem TSBB 200 eco und TSBC 200 ist eine Flä-
chenkühlung möglich.
Das Kühlen der Räume erfolgt durch eine Umkehrung des
Wärmepumpenkreises. Dem Heizungswasser wird Wärme ent-
zogen. Der Verdampfer gibt diese Wärme an die Außenluft ab.
Bei Flächenkühlung ist die Installation der Fernbedienung FEK
zur Messung der relativen Feuchtigkeit und der Raumtempe-
ratur zur Taupunktüberwachung in einem Referenzraum not-
wendig.
Bei der Gebläsekühlung ist die Installation der Fernbedienung
FE 7 / FEK zur Messung der Raumtemperatur in einem Refe-
renzraum notwendig. Zusätzlich ist die Installation eines Puf-
ferspeichers notwendig.
Einsatzgrenze für die Wärmepumpe
Bei einer Außentemperatur unterhalb der eingestellten unteren
Einsatzgrenze für die Kühlung (Parameter GRENZE KUEHLEN)
wird die Wärmepumpe abgeschaltet.
TTL ACS 5
