INSTALLATION
Störungsbehebung

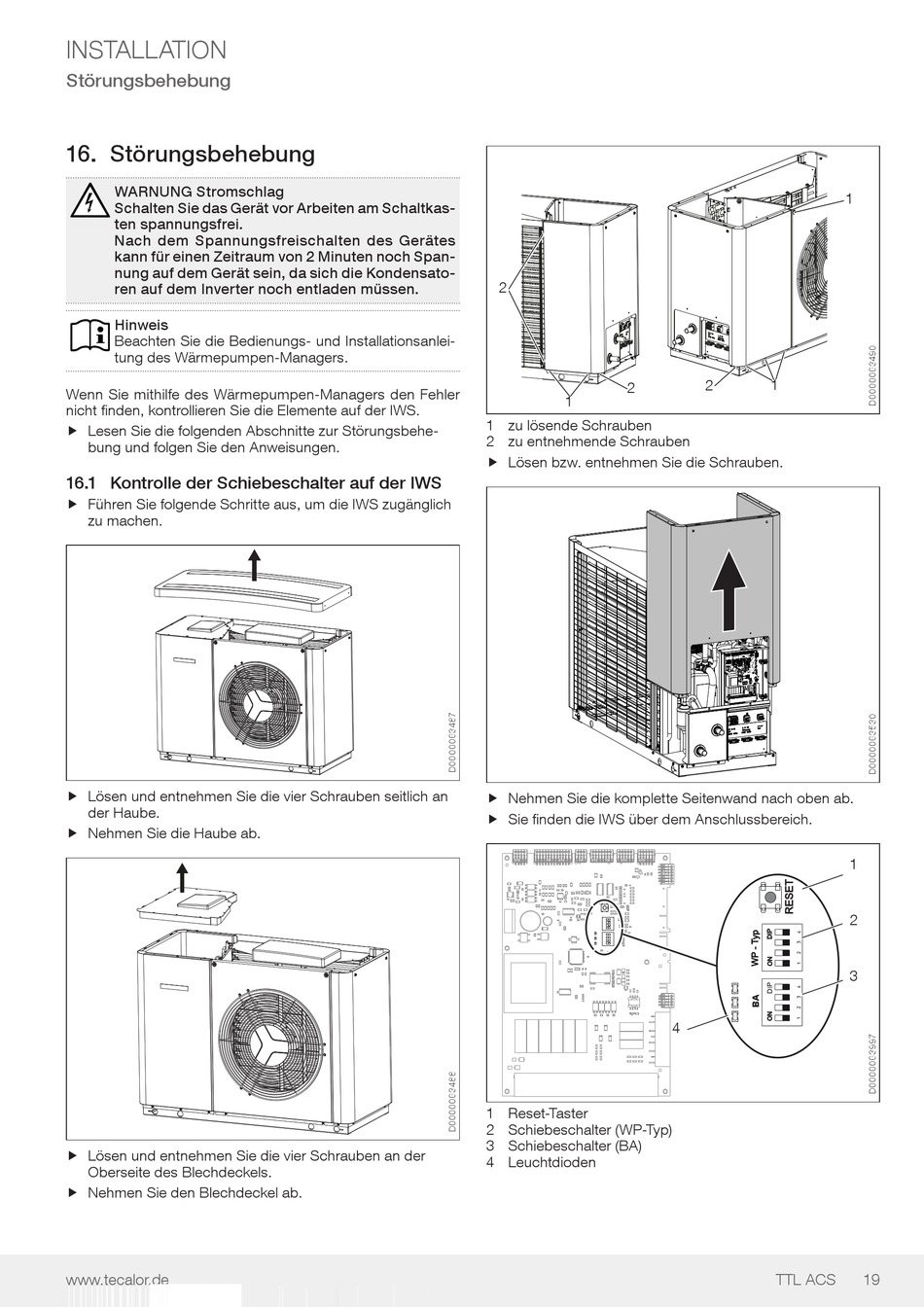

16. Störungsbehebung
WARNUNG Stromschlag
Schalten Sie das Gerät vor Arbeiten am Schaltkas-
ten spannungsfrei.
Nach dem Spannungsfreischalten des Gerätes
kann für einen Zeitraum von 2 Minuten noch Span-
nung auf dem Gerät sein, da sich die Kondensato-
ren auf dem Inverter noch entladen müssen.
Hinweis
Beachten Sie die Bedienungs- und Installationsanlei-
tung des Wärmepumpen-Managers.
Wenn Sie mithilfe des Wärmepumpen-Managers den Fehler
nicht finden, kontrollieren Sie die Elemente auf der IWS.
f Lesen Sie die folgenden Abschnitte zur Störungsbehe-
f
bung und folgen Sie den Anweisungen.

16.1 Kontrolle der Schiebeschalter auf der IWS

f Führen Sie folgende Schritte aus, um die IWS zugänglich
f
zu machen.
f Lösen und entnehmen Sie die vier Schrauben seitlich an
f
der Haube.
f Nehmen Sie die Haube ab.
f
f Lösen und entnehmen Sie die vier Schrauben an der
f
Oberseite des Blechdeckels.
f Nehmen Sie den Blechdeckel ab. f
www.tecalor.de
2
2
1
1 zu lösende Schrauben
2 zu entnehmende Schrauben
f Lösen bzw. entnehmen Sie die Schrauben.
f
f Nehmen Sie die komplette Seitenwand nach oben ab. f
f Sie finden die IWS über dem Anschlussbereich. f
1 Reset-Taster
2 Schiebeschalter (WP-Typ)
3 Schiebeschalter (BA)
4 Leuchtdioden
1
2 1
4
TTL ACS
1
2
3
