Produktbeschreibung; Allgemeines; Materialnummer; Lieferumfang Als Option Oder Ersatzteillieferung - KEB Combivert F5 series Betriebsanleitung

2.

Produktbeschreibung

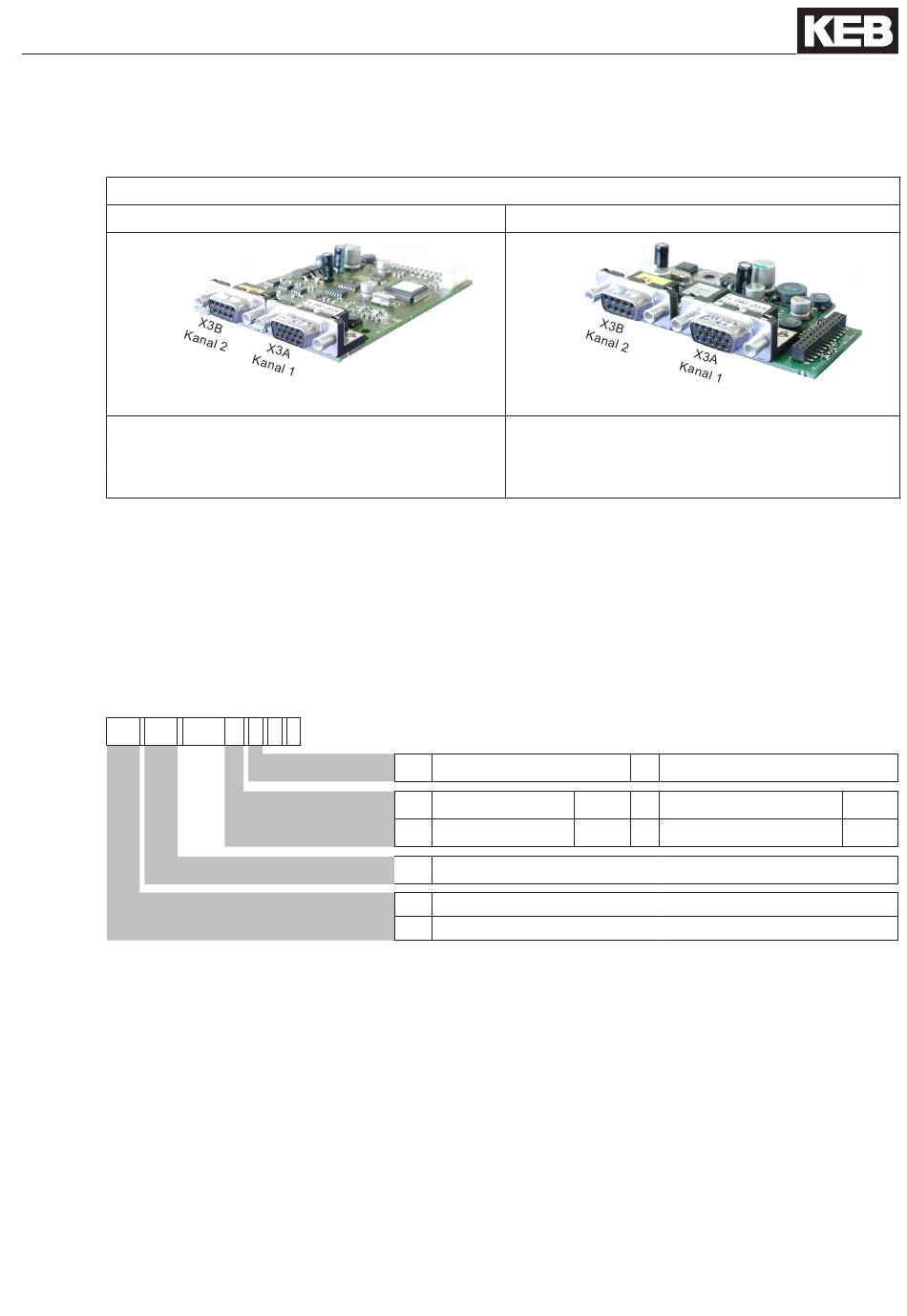

Bild 1: SIN/COS auf Kanal 1
2.1

Allgemeines

Die von KEB gelieferten Schnittstellenkarten umfassen jeweils zwei Schnittstellen. Da die
unterschiedlichsten Kombinationen erhältlich sind, wird jede Schnittstelle in einer eigenen
Anleitung beschrieben. Die Anleitung umfasst den Einbau der Schnittstellenkarte, den An-
schluss sowie die Inbetriebnahme eines passenden Gebers. Weitere Informationen und
Parametereinstellungen können der Applikationsanleitung des Umrichters/Servo entnom-
men werden.
2.2

Materialnummer

xM F5 K8G x x x x
passend für Gehäusegröße
2.3

Lieferumfang als Option oder Ersatzteillieferung

• Geberinterface
• zwei Betriebsanleitungen
• Befestigungsschraube
• Verpackungsmaterial
Für Gehäusegröße G...U
X3B
Kanal 2
siehe Materialnummer
Lieferart
Schnittstelle
X3A
SIN/COS auf Kanal 1
0 eingebaut
M TTL-Ausgang
1 SSI-Eingang
F5 Baureihe
1M D, E (Platine 1M.F5.280-xxxx siehe oben)
2M G...U (Platine 2M.F5.280-xxxx siehe oben)
Für Gehäusegröße D und E
X3A
Kanal 1
SIN/COS
Z Option, Ersatzteil
2036 N TTL-Eingang
2021
2035
D - 5
