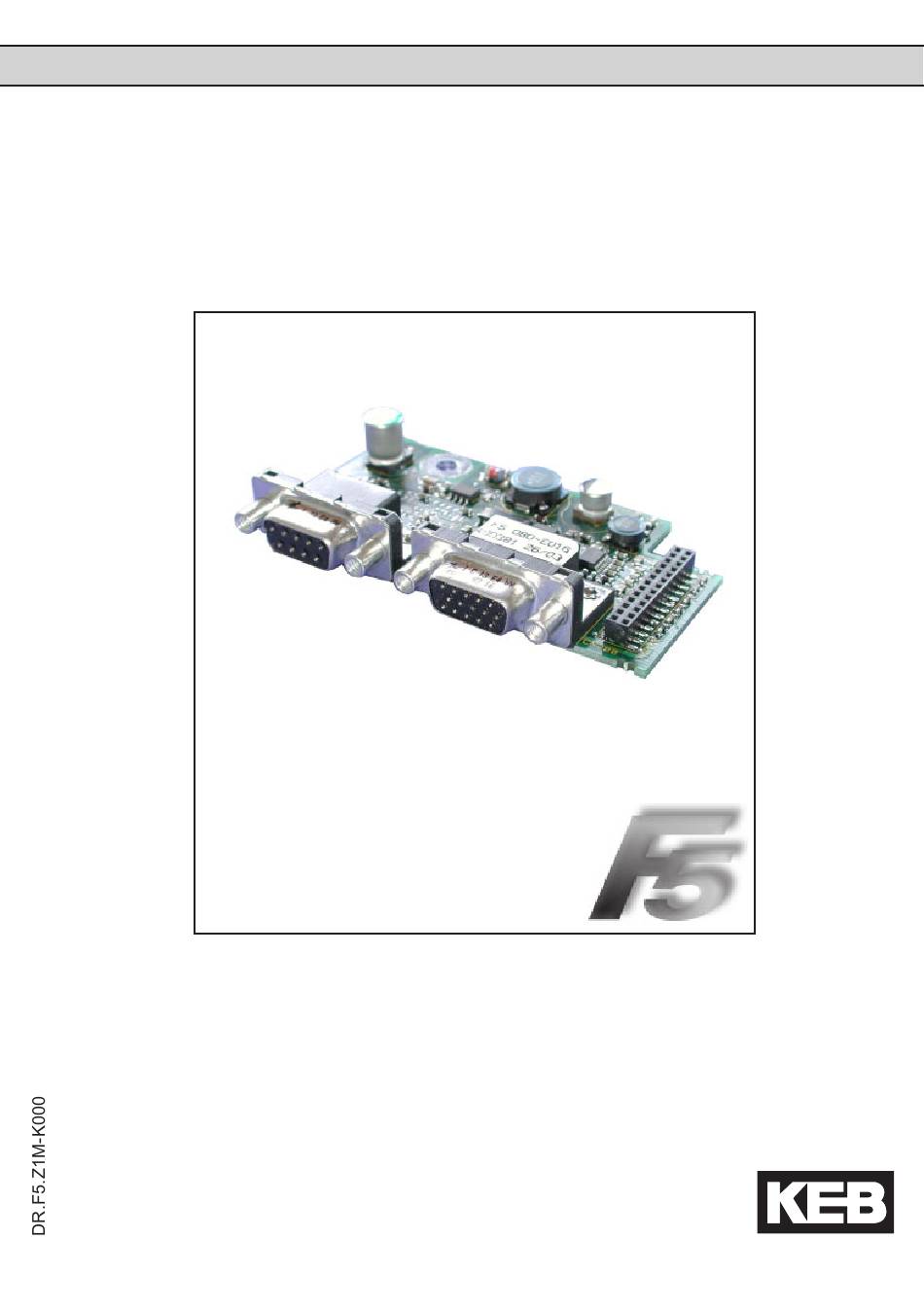

- Seite 1 C O M B I V E R T Resolver mit Alarm auf Kanal1 Resolver with Alarm at Channel 1 06/2004...
-
Seite 2: Inhaltsverzeichnis
Inhalt / Content Produktbeschreibung ................3 Allgemeines ......................3 Beschreibung der Geberschnittstelle ............... 3 Artikelnummer ...................... 3 1.4. Lieferumfang als Option oder Ersatzteillieferung ........... 3 Beschreibung der Buchse X3A ................4 Spannungsversorgung ..................4 Ein- und Ausgänge ....................4 1.7.1 Technische Daten ....................4 1.7.2 Signalverlauf des Gebers .................. -
Seite 3: Produktbeschreibung
Resolver Produktbeschreibung Allgemeines Die von KEB gelieferten Schnittstellenkarten umfassen jeweils zwei Schnittstellen. Da die unterschiedlichsten Kombinationen erhältlich sind, wird jede Schnittstelle in einer eigenen Anleitung beschrieben. Die Anleitung umfasst den Einbau der Schnittstellenkarte, den An- schluss sowie die Inbetriebnahme eines passenden Gebers. Weitere Informationen und Parametereinstellungen können der Applikationsanleitung des Umrichters/Servo entnom-... -
Seite 4: Beschreibung Der Buchse X3A
Beschreibung der Buchse X3A Buchse X3A Stecker dürfen nur bei ausge- schaltetem COMBIVERT F5 und ausgeschalteter Spannungs- versorgung gezogen / gesteckt werden ! PIN Bezeichnung Beschreibung SIN- Sinus-Signalleitung invertiert COS- Cosinus-Signalleitung invertiert REF- Erregerspannungsausgang invertiert SIN+ Sinus-Signalleitung COS+ Cosinus-Signalleitung REF+ Erregerspannungsausgang Anschluss für Abschirmung der Signalleitungen –... - Seite 5 Erreger- und Signalspuren +REF -REF +SIN -SIN +COS -COS...
-
Seite 6: Geberbruchkennung
Installation und Inbetriebnahme 1.7.4 Geberbruchkennung Zur Überwachung des Revolvers an Kanal 1 werden die beiden Eingangssignale SIN+ und COS+ überwacht. Die Überwachung wird für Kanal 1 mit Parameter Ec.20 Bit 2 einge- schaltet. Der Alarmeingang löst einen „Fehler! Encoder 1“ (Wert 32) aus, wenn •... -
Seite 7: Getestete Geber
Getestete Geber Folgende Resolver wurden von KEB auf ihre Verwendbarkeit getestet: • LTN R58LS Dies beschränkt jedoch nicht die Verwendung von Drehgebern gleicher Spezifikationen anderer Hersteller. Inbetriebnahme Nach dem Einbau oder Wechsel einer Geberschnittstelle müssen vor der Verwendung einige Einstellungen in der Umrichter-/Servosoftware vorgenommen werden: •... -
Seite 9: Gb Product Description
Product description General Each of the interface cards delivered by KEB include two interfaces. As there are numerous different combinations available each interface will be described by means of separate instructions. The instruction covers the installation of the interface card, the connection as well as the start-up of a suitable encoder. -
Seite 10: Description Of Socket X3A
Description of Socket X3A Socket X3A The plugs may only be connected / disconnected when the inverter and supply voltage are disconnected ! Marking Description SIN- Sinus-signal lines inverted COS- Cosinus-signal lines inverted REF- field voltage output inverted SIN+ Sinus-signal line COS+ Cosinus-signal line REF+... - Seite 11 Field and signal tracks +REF -REF +SIN -SIN +COS -COS...
-
Seite 12: Encoder Error Detection
Installation and Start-up 1.7.4 Encoder Error Detection For a monitoring of the resolver at channel 1 both input signals SIN+ and COS+ are monitored. The monitoring for channel 1 will be switched on with parameter Ec.20 Bit 2. The alarm input triggers an „error"! Encoder 1“ (value 32) off, if •... -
Seite 13: Tested Encoder
Tested Encoder The following encoder have been tested by KEB on it application: • LTN R58LS However, this does not restrict the use of rotary encoder with same specifications of other manufacturers. Start-up After the installation or exchange of an encoder interface some adjustments of the inverter/ servo software have to be done before operation: •... - Seite 16 Försterweg 36-38 • D -32683 Barntrup fon: +49 5263 401-0 • fax: +49 5263 401-116 net: www.keb.de • mail: info@keb.de KEB Antriebstechnik GmbH & Co. KG KEB - YAMAKYU Ltd. 15–16, 2–Chome, Takanawa Minato-ku Wildbacher Str. 5 • D–08289 Schneeberg fon: +49 3772 67-0 •...
