Estructura y funcionamiento

3
Estructura La célula de medición de dióxido de cloro CDP es una célula de medición de
dos electrodos cubierta por una membrana. Se compone, en principio, de
una cápsula de membrana y del portaelectrodos. La cápsula de membrana,
llena de electrolito, constituye la cámara de medición. Una membrana
microporosa en la cápsula abre la cámara de medición hacia el agua a medir
para gases. Los electrodos del portaelectrodos se sumergen en la cámara
de medición. En la parte superior de los electrodos, en el portaelectrodos,
se encuentra la electrónica de amplificación. Encima está asentada la
conexión de 2 conductores.
Una sonda externa Pt 100 compensa la influencia térmica.
Funcionamiento El dióxido de cloro se difunde desde el agua de medición a través de la mem-
brana en la cámara de medición y en el electrodo de trabajo. En el electrodo
de trabajo el dióxido de cloro absorbe un electrón. Dado que entre el elec-
trodo de trabajo y el electrodo de referencia existe tensión, se produce una
corriente eléctrica. Esa corriente es proporcional a la concentración de
dióxido de cloro. La electrónica de amplificación convierte la corriente en una
señal estándar de salida no calibrada. Ésta puede tomarse en la conexión de
2 conductores y transmitirse a un dispositivo regulador D1C.

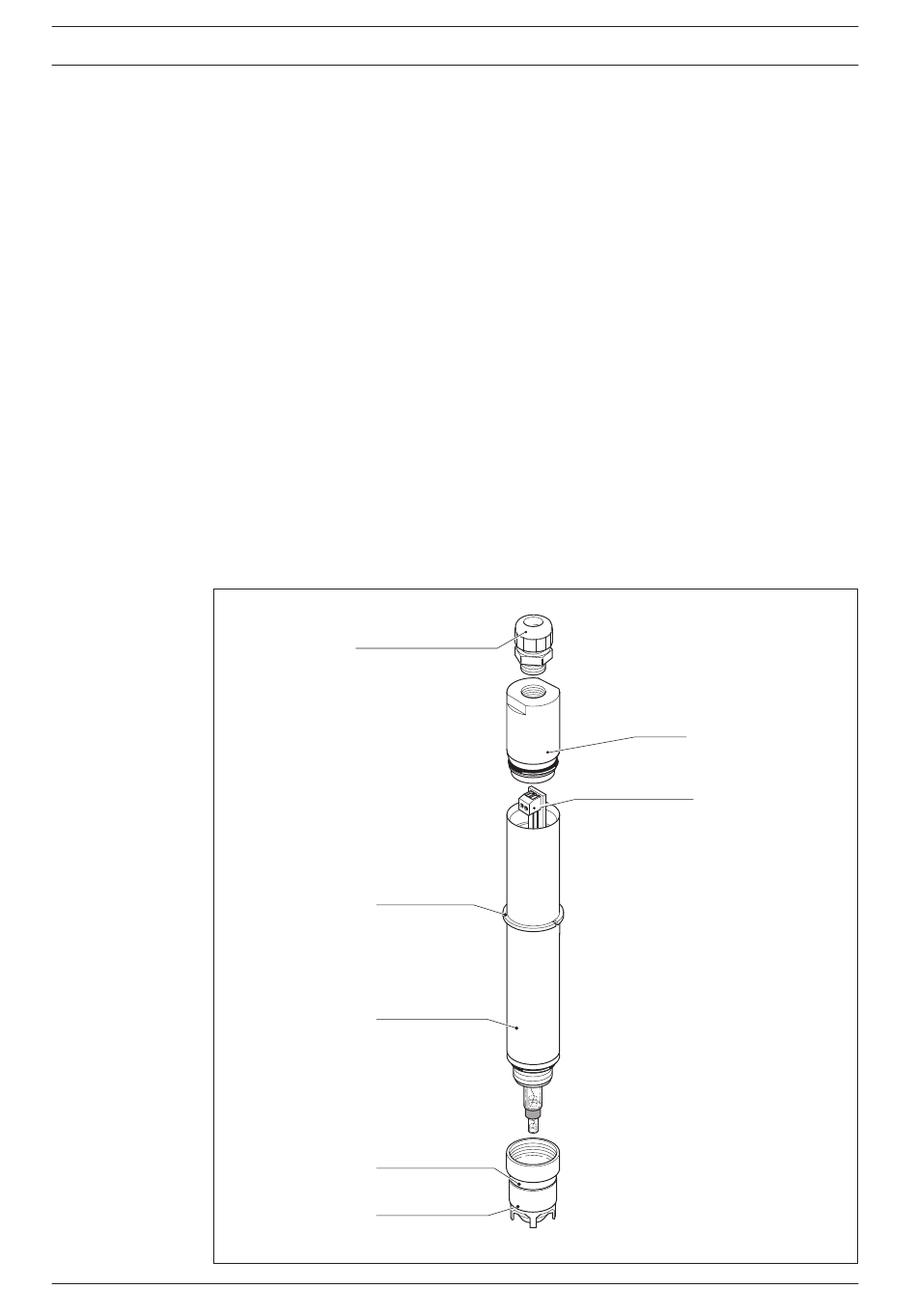

Fig.1:
Estructura
de la célula de
medición
48
Estructura y funcionamiento
Boquilla de paso
Tuerca PG-7
Disco de fijación
Portaelectrodos
Junta tubular
Cápsula de
membrana
Adaptador
Conexión de
2 conductores
