Structure et Fonctionnement

3
Structure La cellule de mesure de dioxyde de chlore CDP est une cellule à deux
électrodes recouverte d'une membrane. Le capuchon à membrane rempli
d'électrolyte constitue la chambre de mesure dans laquelle plonge les
électrodes de mesure. La chambre de mesure est isolée du fluide à mesurer
par la membrane microporeuse. L'électronique d'amplification est logée dans
la partie supérieure de la cellule. Le raccordement des 2 conducteurs se fait
sur un bornier accessible par le dessus.
Une sonde de mesure externe Pt 100 compense les influences thermiques.
Fonctionnement Le dioxyde de chlore de l'eau analysée, diffuse à travers la membrane dans la
chambre de mesure et sur l'électrode de travail où le dioxyde de chlore capte
un électron. Comme une tension est appliquée entre l'électrode de travail et
de référence, un courant électrique est généré. Celui-ci est proportionnel à la
concentration du dioxyde de chlore. L'électronique d'amplification transforme
le courant en un signal de sortie standard non étalonné qui peut être prélevé
au raccord à 2 conducteurs et transmis à un régulateur D1C.

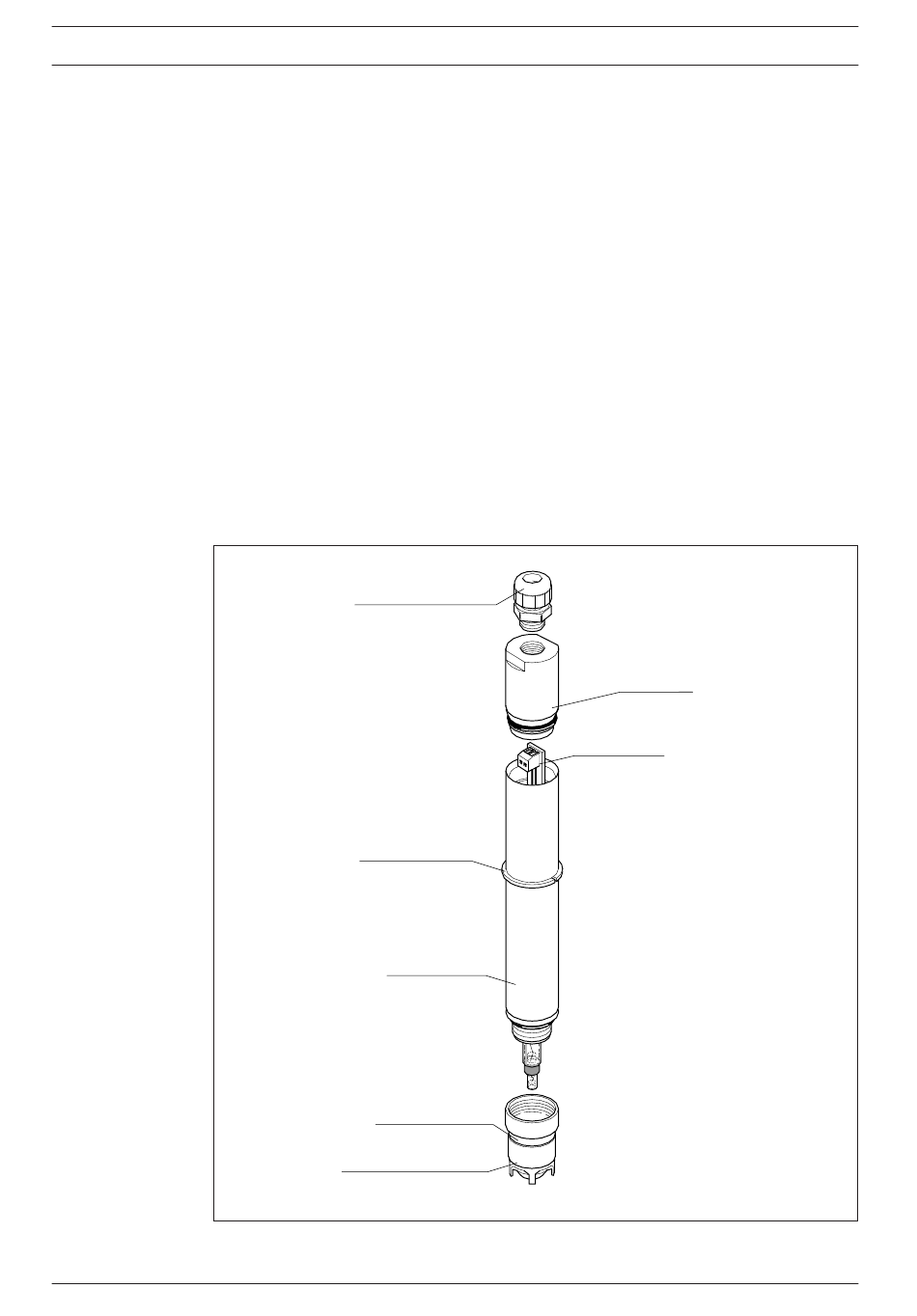

Figure 1
Structure de la
cellule de
mesure
34
Structure et Fonctionnement
Passage de câble
raccord vissé PG-7
Bague de serrage
Tige de cellule
Joint caoutchouc
Capuchon à membrane
Adaptateur
Raccord 2
conducteurs
